Proline Promass E 100
Misuratore di portata Coriolis

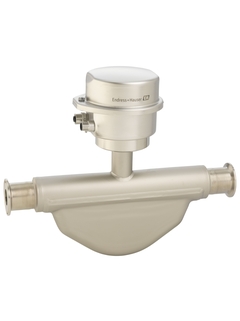

Immagine del flussimetro Coriolis Proline Promass E 100 / 8E1C. Dispositivo multifunzione ed economico ©Endress+Hauser

Flussimetro Coriolis Proline Promass E 100 / 8E1C. Dispositivo multifunzione ed economico

Il principio di misura della portata Coriolis

Presentazione del web server Proline

Misuratore di portata economicamente molto vantaggioso, con trasmettitore ultracompatto

Il resistente misuratore di portata Promass E è una soluzione consolidata, conveniente e precisa per la misura di liquidi e gas in un'ampia gamma di applicazioni standard. Il suo trasmettitore ultra compatto offre massime prestazioni in pochissimo spazio e consente un'integrazione ottimale nei sistemi, pertanto Promass E 100 è la scelta ideale per costruttori di skid, OEM e integratori di sistema. La Heartbeat Technology garantisce conformità e sicurezza di processo in qualsiasi momento.

  • Vantaggi

    • Economicamente vantaggioso - dispositivo universale; alternativa ai misuratori volumetrici convenzionali

    • Riduzione dei punti di misura nel processo: misura multivariabile (portata, densità, temperatura)

    • Installazione non ingombrante: nessun tratto in...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle proprietà fisiche del fluido, come viscosità o densità

    • Misura accurata di liquidi e gas per una vasta gamma di applicazioni standard.

    Proprietà del dispositivo

    • Sensore compatto a doppio tubo

    • Temperatura...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Il misuratore di portata con un costo totale di proprietà ridotto al minimo e un trasmettitore ultracompatto. Misura accurata di liquidi e gas per un'ampia gamma di applicazioni standard.

  • Caratteristiche del sensore

    Conveniente - dispositivo multifunzione; un'alternativa ai misuratori di portata volumetrici convenzionali. Minori punti di misuraz nel processo - misura multivariabile (flusso, densità, temperatura). Installazione salvaspazio: nessuna necessità di tratti rettilinei in ingresso/uscita. Sensore a doppio tubo compatto. Temperatura media fino a +150°C (+302°F).

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio: piena funzionalità con minimo ingombro. Funzionamento locale che fa risparmiare tempo senza software e hardware aggiuntivi: server Web integrato. Verifica integrata - Heartbeat Technology. Custodia del trasmettitore robusta e ultra-compatta. Elevata protezione di ingresso: IP69.

  • Diametro

    DN 8 ... 80 (⅜ ... 3")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica (liquido): ± 0,15% (standard), ± 0,10% (opzione)
    Portata volumetrica (liquido): ± 0,15%
    Portata massica (gas): ± 0,75%
    Densità (liquido): ± 0,0005 g / cm³

  • Campo di misura

    0 ... 180 000 kg/h (0 ... 6600 lb/min)

  • Campo di pressione

    PN 100, Class 600, 63K

  • Temperatura di processo

    –40 ... +150 °C (–40 ... +302°F)

  • Temperatura ambiente

    Standard: da -40 a +60°C (da -40 a +140°F)
    Opzione: da -50 a +60°C (da -58 a + 140°F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, rivestito
    Compatto / ultra-compatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, tipo 4X
    Opzione: IP69

  • Display / Operazione

    Display retroilluminato a 4 righe disponibile (nessuna funzionamento locale)
    Possibilità di configurazione tramite browser web e strumenti operativi

  • Uscite

    4-20 mA HART (attivo)
    Uscita Impulso/frequenza/commutazione (passivo)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    DC 20 ... 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC.

  • Sicurezza del prodotto

    Marchio CE, C-Tick, EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology conforme ai requisiti per la verifica tracciabile secondo ISO 9001: 2008 - Sezione 7.6 a (Attestato TÜV)

  • Approvazioni e certificazioni navali

    Approvazione LR, DNV GL, ABS, LH/BV

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Il misuratore di portata con un costo totale di proprietà ridotto al minimo e un trasmettitore ultracompatto. Misura accurata di liquidi e gas per un'ampia gamma di applicazioni standard.

  • Caratteristiche del sensore

    Conveniente - dispositivo multifunzione; un'alternativa ai misuratori di portata volumetrici convenzionali. Minori punti di misura nel processo - misura multivariabile (flusso, densità, temperatura). Installazione salvaspazio: nessuna necessità di tratti rettilinei in ingresso/uscita. Sensore a doppio tubo compatto. Temperatura media fino a +150°C (+302°F).

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio: piena funzionalità con minimo ingombro. Funzionamento locale che fa risparmiare tempo senza software e hardware aggiuntivi: server Web integrato. Verifica integrata - Heartbeat Technology. Custodia del trasmettitore robusta e ultra-compatta. Elevata protezione di ingresso: IP69.

  • Diametro

    DN 8 ... 80 (⅜ ... 3")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Collegamento: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica (liquido): ± 0,15% (standard), ± 0,10% (opzione)
    Portata volumetrica (liquido): ± 0,15%
    Portata massica (gas): ± 0,75%
    Densità (liquido): ± 0,0005 g / cm³

  • Campo di misura

    0 ... 180 000 kg/h (0 ... 6600 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –40 ... +150 °C (–40 ... +302°F)

  • Temperatura ambiente

    Standard: –40 … +60 °C (–40 ... +140 °F)
    Opzione: –50 ... +60 °C (–58 ... +140°F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, rivestito
    Compatto / ultra-compatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia tipo 4X
    Opzione: IP69

  • Display / Operazione

    Display retroilluminato a 4 righe disponibile (nessuna funzionamento locale)
    Possibilità di configurazione tramite browser web e strumenti operativi

  • Uscite

    4-20 mA HART (attivo)
    Uscita impulso/frequenza/commutazione (passivo)

  • Ingressi

    None

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    DC 20 ... 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Sicurezza del prodotto

    Marchio CE, C-Tick, EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025)
    Heartbeat Technologuy è conforme ai requisiti per la verifica tracciabile secondo ISO 9001: 2008 - Sezione 7.6 a (Attestazione TÜV)

  • Approvazioni e certificazioni navali

    Approvazione LR, DNV GL, ABS, LH/BV

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Promag/Promass 100/300/500, 500 digitale, Prosonic Flow E 100, Promag 400(C). (C) = index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit coperchio, oblo' vetro, compatto Alu

      Per: Promass 100, Promag 100. Prosonic Flow E 100/E Heat. Composto da: Coperchio con vetro, alluminio, rivestito. O-Ring 113,90 x 3,53 NBR per coperchio.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.
