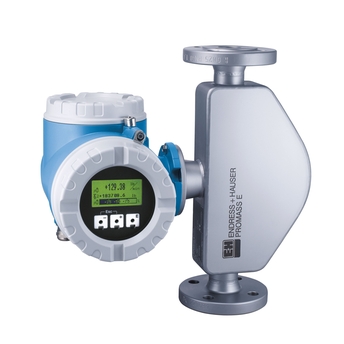

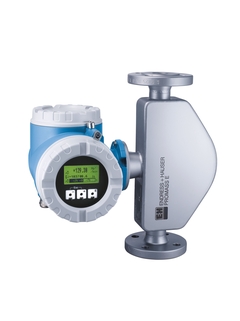

Promass 83E

Coriolis

Misuratore di portata con costi di gestione ridotti al minimo e funzionalità estesa del trasmettitore. Misura altamente accurata di liquidi e gas per una vasta gamma di applicazioni standard.

Economicamente vantaggioso – dispositivo universale; alternativa ai misuratori volumetrici convenzionali. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Sistema compatto a doppio tubo. Temperatura del fluido fino a +140 °C (+284 °F).

Qualità – software di riempimento e dosaggio, densità e concentrazione, diagnostica avanzata. Opzioni flessibili di trasferimento dei dati – diversi tipi di comunicazione. Recupero automatico dei dati durante la manutenzione. Display a 4 righe retroilluminato con Touch Control. Dispositivo in versione compatta o separata.

DN 8...80 (⅜...3")

Misuratore: 1.4539 (904L)
Connessione: 1.4404 (316/316L)

Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

Portata massica (liquidi): ±0,15 % (standard), 0,10 % (opzione)
Portata volumetrica (liquidi): ±0,15 %
Portata massica (gas): ±0,75 %
Densità (liquidi): ±0,0005 g/cm³

0...180 000 kg/h (0...6600 lb/min)

PN 100, Classe 600, 63K

–40...+140 °C (–40...+284 °F)

Standard: –20...+60 °C (–4...+140 °F)
Opzione: –40...+60 °C (–40...+140 °F)

1.4301 (304), resistente alla corrosione

Alluminio pressofuso verniciato a polvere
1.4301 (304), lamiera
CF3M (316L), fusione

IP67, custodia Type 4X. Trasmettitore remoto: IP67, custodia Type 4X

Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
Possibilità di configurazione tramite display locale e tool operativi

4 uscite modulari:
0‐20 mA (attiva)/4‐20 mA (attiva/passiva)
Uscita impulsi/frequenza/stato (passiva)
Relè

2 ingressi modulari:
Stato
0‐20 mA (attivo)/4‐20 mA (attivo/passivo)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

c.c. 16...62 V
c.a. 85...260 V (45...65 Hz)
c.a. 20...55 V (45...65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Certificato materiali 3.1, taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025), NAMUR, SIL, certificazione navale
PED, CRN
3-A

Marchio CE, C-tick, EAC

Sicurezza funzionale secondo IEC 61508, in applicazioni di sicurezza conformi a IEC 61511

Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR

Approvazione per usi marini

PED, CRN

Certificato materiali 3.1

Certificato 3-A

Coriolis

Questo misuratore, un'alternativa ai misuratori di portata volumetrica di tipo tradizionale, è caratterizzato da bassi costi di proprietà.

-20...+65 °C
(-4...+140 °F)

-40...+125 °C
(-40...+257 °F)

PN 40...100
Cl150...600
JIS 10...63K

904L/1.4539

4...20 mA
Impulsi/frequenza (10 KHz, attivo/passivo)
Relè/stato

ATEX
FM
CSA

Coriolis

Il flussimetro per ridurre al minimo i costi di gestione con funzionalità avanzate del trasmettitore. Misura altamente accurata di liquidi e gas per un'ampia gamma di applicazioni standard.

Dispositivo polivalente ed economico; un'alternativa ai flussimetri volumetrici convenzionali. Meno punti di misura di processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Sistema compatto a doppio tubo. Temperatura del fluido fino a +140 °C (+284 °F).

Qualità - software per riempimento e dosaggio, densità e concentrazione, diagnostica avanzata. Opzioni di trasferimento dati flessibili - numerosi tipi di comunicazione. Recupero automatico dei dati per la manutenzione. Display retroilluminato a 4 righe con comando a sfioramento. Dispositivo in versione compatta o remota.

Da DN 8 a 80 (da ⅜ a 3")

Tubo di misura: 1.4539 (904L)
Connessione: 1.4404 (316/316L)

Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

Portata massica (liquido): ±0,15 % (standard), 0,1 % (opzionale)
Portata volumetrica (liquido): ±0,15 %
Portata massica (gas): ±0,35 %
Densità (liquido): ±0,0005 g/cm³.

Da 0 a 180 000 kg/h (da 0 a 6600 lb/min)

PN 100, classe 600, 63K

Da -40 a +140 °C (da -40 a +284 °F)

Standard: da -20 a +60 °C (da -4 a +140 °F)
Opzione: da -40 a +60 °C (da -40 a +140 °F)

1.4301 (304), resistente alla corrosione

Alluminio pressofuso verniciato a polvere
1.4301 (304), lamina
CF3M (316L), pressofuso

IP66/67, tipo 4X. Trasmettitore remoto: IP66/67, custodia tipo 4X

Display retroilluminato a 4 righe con comando a sfioramento (comando dall'esterno)
Possibilità di configurazione tramite display locale e strumenti di comando.

6 uscite modulari:
0-20 mA (attivo)/4-20 mA (attivo/passivo)
Uscita impulsi/frequenza/commutazione (passivo)
Relay

7 ingressi modulari:
Stato
0-20 mA (attivo)/4-20 mA (attivo/passivo)

HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

DC 16 a 62 V
AC 85 a 260 V (45 a 65 Hz)
AC 20 a 55 V (45 a 65 Hz)

ATEX, IECEx, FM, CSA, NEPSI

Marchio CE, C-tick, marcatura EAC

Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511

Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025), NAMUR

Approvazione navale

PED, CRN

3.1 Certificato materiali
