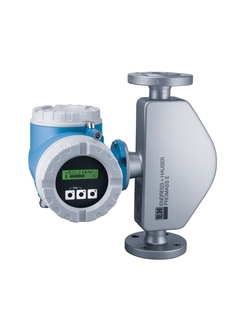

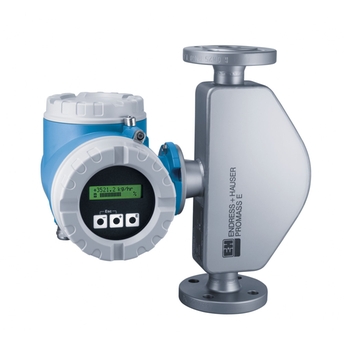

Proline Promass 80E
Misuratore di portata Coriolis

Misuratore della portata Coriolis - Proline Promass 80E ©Endress+Hauser

Misuratore di portata con costi di gestione ridotti al minimo, con trasmettitore compatto o remoto

Promass E è una soluzione economicamente vantaggiosa per la misura di portata massica Coriolis. In combinazione con il trasmettitore Promass 80, Promass 80E offre alta precisione nella misura di liquidi e gas per una vasta gamma di applicazioni standard.

  • Vantaggi

    • Economicamente vantaggioso - dispositivo universale; alternativa ai misuratori volumetrici convenzionali

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione in economia di spazio - nessun...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Elevata precisione nella misura di liquidi e gas per una vasta gamma di applicazioni standard.

    Proprietà del dispositivo

    • Sistema compatto a...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Misuratore di portata con costo di proprietà ridotto e trasmettitore compatto o separato. Misura molto accurata di liquidi e gas per una vasta gamma di applicazioni standard.

  • Caratteristiche

    Dispositivo economico, "multiuso"; un alternativa ai misuratori di portata volumetrica tradizionali. Meno punti di misura nel processo - misura con più variabili (portata, densità
    temperatura). Ingombro ridotto - non richiede tratti in entrata/uscita. Sistema compatto a doppio tubo. Temperatura del fluido fino a +140 °C (+284 °F).

  • Caratteristiche del trasmettitore

    Costruzione economica - specifica per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo di facile lettura. Completa compatibilità industriale - IEC/EN/NAMUR. Display a 2 righe retroilluminato con pulsanti. Dispositivo in versione compatta o separata.

  • Diametro

    DN 8 ... 80 (⅜ ... 3")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

  • Errore di misura massimo

    Portata massica (liquidi): ±0,20 % (standard)
    Portata volumetrica (liquidi): ±0,20 %
    Portata massica (gas): ±0,75 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0 … 180 000 kg/h (0 … 6600 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –40 … +140 °C (–40 … +284 °F)

  • Temperatura ambiente

    Standard: –20 … +60 °C (–4 … +140 °F)
    Opzione: –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamiera
    CF3M (316L), fusione

  • Protezione elettronica

    Custodia IP67, Type 4x. Trasmettitore separato: custodia IP67, Type 4x

  • Display / Operazione

    Display a 2 righe retroilluminato con pulsanti
    Configurazione eseguibile mediante display locale e tool operativi

  • Uscite

    3 uscite:
    0-20 mA (attiva)/4-20 mA (attiva/passiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART
    PROFIBUS PA

  • Alimentazione

    16 … 62 V c.c.
    85 … 260 V c.a. (45 … 65 Hz)
    20 … 55 V c.a. (45 … 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025), NAMUR, SIL, navale
    PED, CRN
    3A

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR

  • Approvazioni e certificazioni navali

    Approvazione per usi marini

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Misuratore di portata con costi di gestione ridotti al minimo, con un trasmettitore compatto o remoto. Misura altamente accurata di liquidi e gas per una vasta gamma di applicazioni standard.

  • Caratteristiche

    Economicamente vantaggioso – dispositivo universale; alternativa ai misuratori volumetrici convenzionali. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Sistema compatto a doppio tubo. Temperatura del fluido fino a +140 °C (+284 °F).

  • Caratteristiche del trasmettitore

    Economicamente vantaggioso – design specifico per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo facilmente leggibili. Pienamente compatibile con gli standard industriali – IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo in versione compatta o separata.

  • Diametro

    DN 8...80 (⅜...3")

  • Materiali delle parti bagnate

    Misuratore: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

  • Errore di misura massimo

    Portata massica (liquidi): ±0,20 % (standard)
    Portata volumetrica (liquidi): ±0,20 %
    Portata massica (gas): ±0,75 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...180 000 kg/h (0...6600 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –40...+140 °C (–40...+284 °F)

  • Temperatura ambiente

    Standard: –20...+60 °C (–4...+140 °F)
    Opzione: –40...+60 °C (–40...+140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamiera
    CF3M (316L), fusione

  • Protezione elettronica

    IP67, custodia Type 4X. Trasmettitore remoto: IP67, custodia Type 4X

  • Display / Operazione

    Display a 2 righe con retroilluminazione con pulsanti
    Possibilità di configurazione tramite display locale e tool operativi

  • Uscite

    3 uscite:
    0‐20 mA (attiva)/4‐20 mA (attiva/passiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART
    PROFIBUS PA

  • Alimentazione

    c.c. 16...62 V
    c.a. 85...260 V (45...65 Hz)
    c.a. 20...55 V (45...65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025), NAMUR, SIL, certificazione navale
    PED, CRN
    3-A

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni rilevanti per la sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR

  • Approvazioni e certificazioni navali

    Approvazione per uso marino

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    3.1 certificato materiali

  • Certificati e approvazioni igieniche

    3-A

  • Principio di misura

    Coriolis

  • Caratteristica / Applicazione

    Questo misuratore, un'alternativa ai misuratori di portata volumetrica di tipo tradizionale, è caratterizzato da bassi costi di proprietà.

  • Temperatura ambiente

    -20...+65 °C
    (-4...+140 °F)

  • Temperatura di processo

    -40...+125 °C
    (-40...+257 °F)

  • Pressione assoluta di processo

    PN 40...100
    Cl150...600
    JIS 10...63K

  • Parti bagnate

    904L/1.4539

  • Uscita

    4...20 mA
    Impulsi/frequenza
    Stato

  • Certificati / Approvazioni

    ATEX
    FM
    CSA

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Il flussimetro per ridurre al minimo i costi di gestione con un trasmettitore compatto o remoto. Misura altamente accurata di liquidi e gas per un'ampia gamma di applicazioni standard.

  • Caratteristiche

    Dispositivo polivalente ed economico; un'alternativa ai flussimetri volumetrici convenzionali. Meno punti di misura di processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Sistema compatto a doppio tubo. Temperatura del fluido fino a +140 °C (+284 °F).

  • Caratteristiche del trasmettitore

    Conveniente - design dedicato per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo facilmente leggibili. Completamente conforme alle norme di settore - IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo in versione compatta o remota.

  • Diametro

    Da DN 8 a 80 (da ⅜ a 3")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,20 % (standard)
    Portata volumetrica (liquido): ±0,20 %
    Portata massica (gas): ±0,75 %
    Densità (liquido): ±0,0005 g/cm³.

  • Campo di misura

    Da 0 a 180 000 kg/h (da 0 a 6600 lb/min)

  • Campo di pressione

    PN 100, classe 600, 63K

  • Temperatura di processo

    Da -40 a +140 °C (da -40 a +284 °F)

  • Temperatura ambiente

    Standard: da -20 a +60 °C (da -4 a +140 °F)
    Opzione: da -40 a +60 °C (da -40 a +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamina
    CF3M (316L), pressofuso

  • Protezione elettronica

    IP66/67, tipo 4X. Trasmettitore remoto: IP66/67, custodia tipo 4X

  • Display / Operazione

    Display retroilluminato a 2 righe con pulsanti
    Configurazione tramite display locale e strumenti di comando

  • Uscite

    7 uscite:
    0-20 mA (attivo)/4-20 mA (attivo/passivo)
    Uscita impulsi/frequenza/commutazione (passivo)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART
    PROFIBUS PA

  • Alimentazione

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, NEPSI, TIIS

  • Sicurezza del prodotto

    Marchio CE, C-tick, marcatura EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025), NAMUR

  • Approvazioni e certificazioni navali

    Approvazione navale

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    3.1 Certificato materiali

  • Certificati e approvazioni igieniche

    3-A
