Proline Promass I 100
Misuratore di portata Coriolis

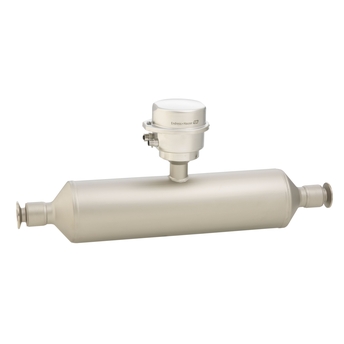

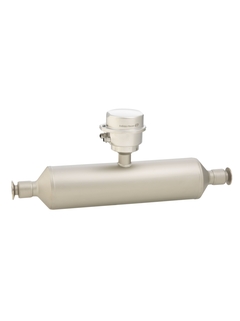

Immagine del flussimetro Coriolis Proline Promass I 100 / 8I1B per la misura di liquidi e gas ©Endress+Hauser

Introduzione al Proline Web server

Misura in linea della viscosità e della portata in un trasmettitore ultracompatto

Il design a singolo tubo diritto del Promass I 100, fornisce le misure dirette di portata massica, densità e temperatura, e la misura della viscosità come uscita opzionale.
In combinazione con la più piccola custodia del trasmettitore disponibile oggi, offre massime prestazioni in pochissimo spazio. Promass I 100 è la scelta ideale per gli integratori di sistema, costruttori di skid e OEM.

  • Vantaggi

    • Risparmio energetico - il suo design a passaggio pieno garantisce perdite di carico minime

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione non ingombrante - nessun tratto in ingresso/uscita

    • Trasmettitore compatto - massima funzionalità con il minimo...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Misura liquidi e gas in applicazioni che richiedono basse perdite di carico e un trattamento delicato del liquido.

    Proprietà del dispositivo

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Combina la misura di viscosità e portata in linea con un trasmettitore ultracompatto.
    Misura liquidi e gas in applicazioni che richiedono ridotte perdite di carico e delicato trattamento del fluido.

  • Caratteristiche del sensore

    Risparmio energetico - costruzione a passaggio a pieno per perdite di carico minime. Meno punti di misura nel processo - misura di diverse variabili (portata, densità, temperatura). Installazione di ridotto ingombro - non richiede tratti in entrata/uscita. Sistema monotubo diritto, facile da pulire. Tecnologia TMB.

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con il minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore robusta, ultracompatta. Alto grado di protezione: IP69.

  • Diametro

    DN 8 ... 80 (⅜ ... 3")

  • Materiali delle parti bagnate

    Tubo di misura: titanio grado 9
    Connessione: titanio grado 2

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica: ±0,1%
    Portata volumetrica (liquido): ±0,1%
    Portata massica (gas): ±0,5% Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 180 000 kg/h (0 … 6600 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –50 … +150 °C (–58 … +302 °F)

  • Temperatura ambiente

    Standard: –40 … +60 °C (–40 … +140 °F)
    Opzione: –50 … +60 °C (–58 … +140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento

    Contatto/ultracompatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Disponibile display a 4 righe retroilluminato (senza controllo locale)
    Configurazione eseguibile mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    20 … 30 V c.c.

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Combina la misura della viscosità in linea e della portata con un trasmettitore ultracompatto. Misura liquidi e gas in applicazioni che richiedono basse perdite di pressione e un trattamento delicato dei fluidi.

  • Caratteristiche del sensore

    Risparmio energetico - il design full bore consente di ridurre al minimo le perdite di pressione. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Sistema a tubo singolo diritto e facile da pulire. Tecnologia TMB.

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - piena funzionalità con il minimo ingombro. Funzionamento locale che consente di risparmiare tempo senza software e hardware aggiuntivi - web server integrato. Verifica integrata - Tecnologia Heartbeat. Alloggiamento del trasmettitore robusto e ultracompatto. Elevata protezione dell'ingresso: IP69.

  • Diametro

    Da DN 8 a 80 (da ⅜ a 3")

  • Materiali delle parti bagnate

    Tubo di misura: Titanio grado 9
    Connessione: Titanio grado 2

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,1 %
    Portata volumetrica (liquido): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquido): ±0,0005 g/cm3

  • Campo di misura

    Da 0 a 180 000 kg/h (da 0 a 6600 lb/min)

  • Campo di pressione

    PN 100, classe 600, 63K

  • Temperatura di processo

    Da -50 a +150 °C (da -58 a +302 °F)

  • Temperatura ambiente

    Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F)
    Opzione: da -50 a +60 °C (da -58 a +140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, rivestito
    Compatto/ultra-compatto: 1.4301 (304)

  • Protezione elettronica


    Standard: IP66/67, custodia tipo 4X
    Opzione IP69

  • Display / Operazione

    Display retroilluminato a 4 righe (nessuna operazione locale)
    Possibilità di configurazione tramite browser web e strumenti operativi.

  • Uscite

    4-20 mA HART (attivo)
    Uscita impulsi/frequenza/commutazione (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    DC da 20 a 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Sicurezza del prodotto

    Marchio CE, C-tick, marcatura EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (attestato TÜV).

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    3.1 Certificato materiali

  • Certificati e approvazioni igieniche

    3-A, EHEDG

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Combina la misura della viscosità in linea e della portata con un trasmettitore ultracompatto. Misura liquidi e gas in applicazioni che richiedono basse perdite di pressione e un trattamento delicato dei fluidi.

  • Caratteristiche del sensore

    Risparmio energetico - il design full bore consente di ridurre al minimo le perdite di pressione. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Sistema monotubo dritto, facile da pulire. Tecnologia TMB.

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - piena funzionalità con il minimo ingombro. Funzionamento locale che consente di risparmiare tempo senza software e hardware aggiuntivi - web server integrato. Verifica integrata - Tecnologia Heartbeat. Alloggiamento del trasmettitore robusto e ultracompatto. Elevata protezione dell'ingresso: IP69.

  • Diametro


    Da DN 8 a 80 (da ⅜ a 3")

  • Materiali delle parti bagnate

    Tubo di misura: Titanio grado 9
    Connessione: Titanio grado 2

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento, concentrazione, viscosità

  • Errore di misura massimo

    Portata massica (liquido): ±0,1 %
    Portata volumetrica (liquido): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquido): ±0,0005 g/cm³.

  • Campo di misura

    Da 0 a 180 000 kg/h (da 0 a 6600 lb/min)

  • Campo di pressione

    PN 100, classe 600, 63K

  • Temperatura di processo

    Da -50 a +150 °C (da -58 a +302 °F)

  • Temperatura ambiente

    Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F)
    Opzione: da -50 a +60 °C (da -58 a +140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore


    Compatto: AlSi10Mg, rivestito
    Compatto/ultra-compatto: 1.4301 (304)

  • Protezione elettronica


    Standard: IP66/67, tipo 4X
    Opzione: IP69

  • Display / Operazione

    Display retroilluminato a 4 righe (nessuna operazione locale)
    Possibilità di configurazione tramite browser web e strumenti operativi.

  • Uscite

    4-20 mA HART (attivo)
    Uscita impulsi/frequenza/commutazione (passiva)

  • Ingressi


    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    DC da 20 a 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC.

  • Sicurezza del prodotto

    Marchio CE, C-Tick, EAC, marchio CE, C-Tick, EAC

  • Certificati e approvazioni metrologiche

    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (Attestazione TÜV).

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Misura in linea della viscosità e della portata in un trasmettitore ultracompatto. Misura di liquidi e gas in applicazioni che richiedono basse perdite di carico e un trattamento delicato del liquido.

  • Caratteristiche del sensore

    Risparmio energetico – il design a passaggio pieno garantisce perdite di carico minime. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Sistema a tubo singolo rettilineo di facile pulizia. Tecnologia TMB.

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con il minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore robusta, ultracompatta. Alto grado di protezione: IP69.

  • Diametro

    DN 8...80 (⅜...3")

  • Materiali delle parti bagnate

    Misuratore: titanio grado 9
    Connessione: titanio grado 2

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione, viscosità

  • Errore di misura massimo

    Portata massica (liquidi): ±0,1 %
    Portata volumetrica (liquidi): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...180 000 kg/h (0...6600 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –50...+150 °C (–58...+302 °F)

  • Temperatura ambiente

    Standard: –40...+60 °C (–40...+140 °F)
    Opzione: –50...+60 °C (–58...+140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento

    Contatto/ultracompatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Disponibile display retroilluminato a 4 righe (controllo locale non previsto)
    Possibilità di eseguire la configurazione mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    c.c. 20...30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)
    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A, EHEDG, cGMP

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Prosonic Flow E 100, Prosonic Flow 300, 500 digitale Promag 400(C). (C) = generazione index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit coperchio, oblo' vetro, compatto Alu

      Per: Promass 100, Promag 100. Prosonic Flow E 100/E Heat. Composto da: Coperchio con vetro, alluminio, rivestito. O-Ring 113,90 x 3,53 NBR per coperchio.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit guarniz. custodia, compatto, Alu

      Per: Promass 100, Prosonic Flow E 100 / E Heat, CNGmass, LPGmass, LNGmass. Composto da: O-Ring 113,90 x 3,53 NBR per coperchio. Guarnizione EPDM per custodia / sensore.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit guarniz. custodia, ultracomp., inox

      Per: Promass 100, Promass 500 digitale, alloggiamento connessione sensore. Composto da: guarnizione EPDM per coperchio, guarnizione EPDM per custodia / sensore.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Consists of: cover clamp, screw M4x16.
