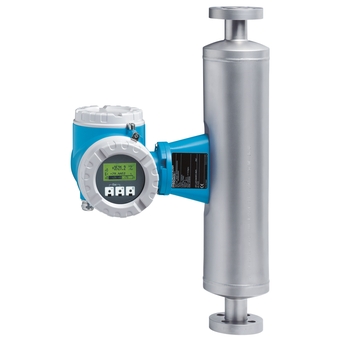

Proline Promass 83I
Misuratore di portata Coriolis

Misuratore di portata Coriolis - Proline Promass 83I ©Endress+Hauser

Misura in linea di viscosità e portata, funzionalità estese del trasmettitore

Il misuratore di portata Promass 83I con sensore monotubo rettilineo, misura portata massica, densità e temperatura, fornisce la misura della viscosità in linea come uscita opzionale. Offre eccezionale precisione nella misura di liquidi e gas. E' la soluzione ideale per clienti che utilizzano funzionalità estese, opzioni software per funzioni di riempimento e dosaggio, misura della concentrazione o diagnostica avanzata.

  • Vantaggi

    • Risparmio energetico - il suo design a passaggio pieno garantisce perdite di carico minime

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione non ingombrante - nessun tratto in ingresso/uscita

    • Qualità – software per riempimento e dosaggio, densità e...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Misura liquidi e gas in applicazioni che richiedono basse perdite di carico e un trattamento delicato del liquido.

    Proprietà del dispositivo

    • ...

Details

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Combina la misura della viscosità e della portata in linea con la funzionalità estesa del trasmettitore. Misura liquidi e gas in applicazioni che richiedono basse perdite di pressione e un trattamento delicato dei fluidi.

  • Caratteristiche del sensore

    Risparmio energetico - il design full bore consente di ridurre al minimo le perdite di pressione. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Sistema a tubo singolo diritto e facile da pulire. Tecnologia TMB.

  • Caratteristiche del trasmettitore

    Qualità - software per riempimento e dosaggio, densità e concentrazione, diagnostica avanzata. Opzioni di trasferimento dati flessibili - numerosi tipi di comunicazione. Recupero automatico dei dati per la manutenzione. Display retroilluminato a 4 righe con comando a sfioramento. Dispositivo in versione compatta o remota.

  • Diametro

    Da DN 8 a 80 (da ⅜ a 3")

  • Materiali delle parti bagnate

    Tubo di misura: Titanio grado 9
    Connessione: Titanio grado 2

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,1 %
    Portata volumetrica (liquido): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquido): ±0,0005 g/cm3

  • Campo di misura

    Da 0 a 180 000 kg/h (da 0 a 6600 lb/min)

  • Campo di pressione

    PN 100, classe 600, 63K

  • Temperatura di processo

    Da -50 a +150 °C (da -58 a +302 °F)

  • Temperatura ambiente

    Standard: da -20 a +60 °C (da -4 a +140 °F)
    Opzione: da -40 a +60 °C (da -40 a +140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamina
    CF3M (316L), pressofuso

  • Protezione elettronica

    IP66/67, tipo 4X. Trasmettitore remoto: IP66/67, custodia tipo 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con comando a sfioramento (comando dall'esterno)
    Possibilità di configurazione tramite display locale e strumenti di comando.

  • Uscite

    5 uscite modulari:
    0-20 mA (attivo)/4-20 mA (attivo/passivo)
    Uscita impulsi/frequenza/commutazione (passivo)
    Relay

  • Ingressi

    3 ingressi modulari:
    Stato
    0-20 mA (attivo)/4-20 mA (attivo/passivo)

  • Comunicazione

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentazione

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, NEPSI, TIIS

  • Sicurezza del prodotto

    Marchio CE, C-tick, marcatura EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025), NAMUR

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    3.1 Certificato materiali

  • Certificati e approvazioni igieniche

    3-A, EHEDG

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Sistema monotubo bilanciato, installazione "Fit-and-Forget", misura di viscosità


    Esecuzione:.
    facile da pulire, igienica, gestione delicata del fluido

  • Diametro

    DN 8 … 80
    5/16 … 3"

  • Limiti della misurazione

    0 … 180 000 kg/h
    0 … 20 000 cP (viscosità)

  • Temperatura di processo

    -50 … +150 °C
    (-58 … +302 °F)

  • Limiti della pressione

    PN 16 … 100
    CI. 150 … 600
    JIS 10 … 63K

  • Errore di misura

    Portata massica: ±0,1%
    Portata volumetrica: ±0,5%
    Viscosità: ±5% ± 0,5 mPa•s (fluidi newtoniani)
    Densità: ±0,04 g/cc

  • Display/Operazione

    Retroilluminato a 4 righe
    Touch control

  • Ingressi

    Stato
    Ingresso in corrente

  • Uscite

    0/4-20 mA
    Impulsi Frequenza (10 KHz), attiva/passiva
    Relè/Stato

  • Comunicazione

    HART
    PROFIBUS PA
    PROFIBUS DP
    Fieldbus Foundation

  • Approvazione Ex

    ATEX
    FM
    CSA

  • Protezione elettronica

    IP67
    NEMA 4x

  • Caratteristiche

    S-DAT, T-DAT, F-Chip
    Validazione
    Configurazione veloce
    3 totalizzatori
    Portata pulsante
    Diagnostica avanzata
    Dosaggio
    Misura di concentrazione

  • Vantaggi

    Sistema monotubo bilanciato.

    Doppia modalità per misura indipendente della viscosità.

    Non influenzato dalle forti vibrazioni.

    Montaggio semplice ed economico.

    Misura indipendente dalla proprietà del fluido.

    Operatività dall'esterno senza aprire la custodia

    I pacchetti software possono essere aggiornati per:

    - Applicazioni di dosaggio

    - Misura della concentrazione

    - Diagnostica avanzata

    Menu "Quick Setup" per una messa in servizio rapida direttamente in campo.

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Misura in linea di viscosità e portata, funzionalità estesa del trasmettitore. Misura di liquidi e gas in applicazioni che richiedono basse perdite di carico e un trattamento delicato del liquido.

  • Caratteristiche del sensore

    Risparmio energetico – il design a passaggio pieno garantisce perdite di carico minime. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Sistema a tubo singolo rettilineo di facile pulizia. Tecnologia TMB.

  • Caratteristiche del trasmettitore

    Qualità – software di riempimento e dosaggio, densità e concentrazione, diagnostica avanzata. Opzioni flessibili di trasferimento dei dati – diversi tipi di comunicazione. Recupero automatico dei dati durante la manutenzione. Display a 4 righe retroilluminato con Touch Control. Dispositivo in versione compatta o separata.

  • Diametro

    DN 8...80 (⅜...3")

  • Materiali delle parti bagnate

    Misuratore: titanio grado 9
    Connessione: titanio grado 2

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione, viscosità

  • Errore di misura massimo

    Portata massica (liquidi): ±0,1 %
    Portata volumetrica (liquidi): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...180 000 kg/h (0...6600 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –50...+150 °C (–58...+302 °F)

  • Temperatura ambiente

    Standard: –20...+60 °C (–4...+140 °F)
    Opzione: –40...+60 °C (–40...+140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamiera
    CF3M (316L), fusione

  • Protezione elettronica

    IP67, custodia Type 4X. Trasmettitore remoto: IP67, custodia Type 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi

  • Uscite

    4 uscite modulari:
    0‐20 mA (attiva)/4‐20 mA (attiva/passiva)
    Uscita impulsi/frequenza/stato (passiva)
    Relè

  • Ingressi

    2 ingressi modulari:
    Stato
    0‐20 mA (attivo)/4‐20 mA (attivo/passivo)

  • Comunicazione

    HART, PROFIBUS PA/DP, FOUNDATION Fieldbus, Modbus RS485, EtherNet/IP

  • Alimentazione

    c.c. 16...62 V
    c.a. 85...260 V (45...65 Hz)
    c.a. 20...55 V (45...65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3-A

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni rilevanti per la sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A, EHEDG

  • Principio di misura

    Coriolis

  • Caratteristica / Applicazione

    Sistema bilanciato a tubo singolo, installazione semplice che non richiede interventi successivi
    Costruzione:
    igienica e facile da pulire, semplicità di gestione del fluido
    - materiale resistente alle sostanze chimiche

  • Temperatura ambiente

    -20...+65 °C
    (-4...+140 °F)

  • Temperatura di processo

    -50...+150 °C
    (-58...+302 °F)

  • Pressione assoluta di processo

    PN 16...100
    Cl 150...600
    JIS 10...63K

  • Parti bagnate

    Titanio

  • Uscita

    4...20 mA
    Impulsi/frequenza (10 KHz), attivo/passivo Relè/stato

  • Certificati / Approvazioni

    ATEX
    FM
    CSA

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Combina la misura di viscosità e portata in linea con le funzionalità estese del trasmettitore. Misura liquidi e gas in applicazioni che richiedono ridotte perdite di carico e delicato trattamento del fluido.

  • Caratteristiche del sensore

    Risparmio energetico - costruzione a passaggio a pieno per perdite di carico minime. Meno punti di misura nel processo - misura di diverse variabili (portata, densità, temperatura). Installazione di ridotto ingombro - non richiede tratti in entrata/uscita. Sistema monotubo diritto, facile da pulire. Tecnologia TMB.

  • Caratteristiche del trasmettitore

    Qualità - software per riempimenti e dosaggi, per densità e concentrazione, per diagnostica avanzata. Opzioni flessibili per il trasferimento dei dati - numerosi tipi di comunicazione. Recupero automatico dei dati per la manutenzione. Display retroilluminato a 4 righe con touch control. Dispositivo in versione compatta o separata.

  • Diametro

    DN 8 ... 80 (⅜ ... 3")

  • Materiali delle parti bagnate

    Tubo di misura: titanio grado 9
    Connessione: titanio grado 2

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, viscosità

  • Errore di misura massimo

    Portata massica: ±0,1%
    Portata volumetrica (liquido): ±0,1%
    Portata massica (gas): ±0,5% Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 180 000 kg/h (0 … 6600 lb/min)

  • Campo di pressione

    PN 100, Classe 600, 63K

  • Temperatura di processo

    –50 … +150 °C (–58 … +302 °F)

  • Temperatura ambiente

    Standard: –20 … +60 °C (–4 … +140 °F)
    Opzione: –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301/1.4307 (304L), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamiera
    CF3M (316L), fusione

  • Protezione elettronica

    Custodia IP67, Type 4x. Trasmettitore separato: custodia IP67, Type 4x

  • Display / Operazione

    Display a 4 righe retroilluminato con touch control (controllo dall'esterno)
    Configurazione eseguibile mediante display locale, web browser web e tool operativi

  • Uscite

    4 uscite modulari:
    0-20 mA (attiva)/4-20 mA (attiva/passiva)
    Impulsi/frequenza/contatto (passiva)
    Relè

  • Ingressi

    2 ingressi modulari
    Stato
    0-20 mA (attivo)/4-20 mA (attivo/passivo)

  • Comunicazione

    HART, PROFIBUS PA/DP, Fieldbus Foundation, Modbus RS485, EtherNet/IP

  • Alimentazione

    16 … 62 V c.c.
    85 … 260 V c.a. (45 … 65 Hz)
    20 … 55 V c.a. (45 … 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR, SIL
    PED, CRN
    3-A

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    3-A, EHEDG
