Misurate e ottimizzate il consumo di vapore delle utility

Migliorate l’efficienza e la disponibilità dei vostri scambiatori di calore

I responsabili del consumo energetico o gli utility manager desiderano trarre il massimo rendimento dal vapore generato o acquistato. La maggior parte dei clienti, tuttavia, si impegna a creare un accurato equilibrio energetico del sistema a vapore. Per garantire un trasferimento di calore ottimale al vostro processo, il vapore che raggiunge lo scambiatore di calore dev’essere saturo e secco al 100%. Nella pratica, però, il vapore presenta spesso diversi gradi di umidità che comportano un trasferimento di calore inefficiente, aumentando inoltre il rischio di colpi d’ariete che danneggiano lo scambiatore di calore.

  • 90%

    Attraverso i tradizionali DP e vortex la frazione secca si coporta un ulteriore errore di misura del 5% in volume e massa e una perdita di energia del 10%.
    (L'immagine a destra mostra il 90% di vapore umido visto attraverso un oblò, mentre la condensa si muove sulla parete del tubo.)

Come possiamo aiutarvi con la nostra passione per il vapore

Nella sala caldaia investite il vostro denaro. Nel consumo di vapore rischiate di perderlo! Endress+Hauser è il vostro partner affidabile per la misura accurata del consumo di vapore e la determinazione dei principali KPI che vi aiutano a ottimizzare l’efficienza. Una misura corretta è fondamentale. Solo noi possiamo fornirvi la corretta misura del vapore, compensato in linea dalla frazione secca, con tecnologia bifilare che consente il giusto equilibrio tra massa ed energia del vostro sistema a vapore.

  • Garantire che il vapore raggiunga il vostro processo in condizioni ottimali: vapore saturo completamente secco

  • Ottenere eccellente trasparenza con la nostra gamma completa di strumentazione di misura e soluzioni di monitoraggio per vapore sicuro, disponibile ed efficiente

  • Le nostre soluzioni, come per esempio la strumentazione con Heartbeat Technology e funzioni di diagnostica, verifica e monitoraggio, vi aiutano a mantenere la conformità agli standard ISO 50001 (gestione energetica) e ISO 140001 (gestione ambientale)

  • Misura diretta del vapore umido e secco compensato secondo gli standard internazionali IAPWS- IF97/ASME

  • Verificate e migliorate l’efficienza con il monitoraggio dell’energia trasmessa al processo

Punti di misura chiave nel consumo di vapore

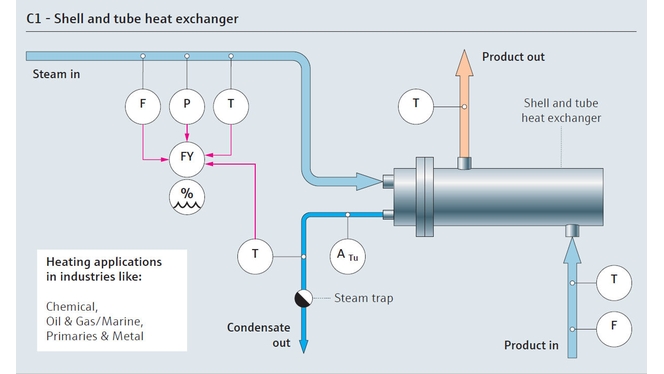

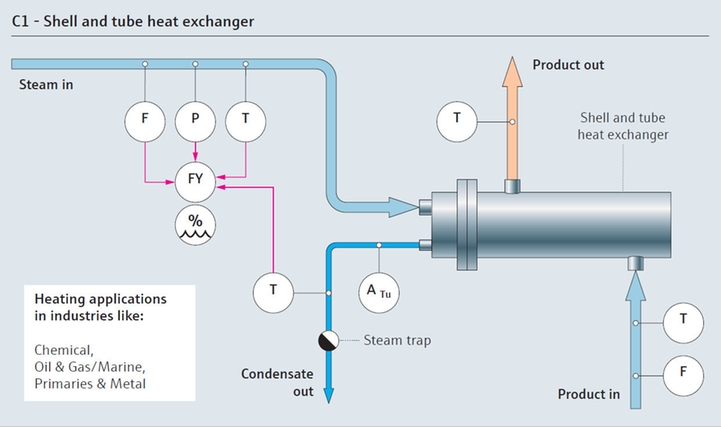

Mappa del processo di consumo del vapore con uno scambiatore di calore a fascio tubiero e mantello ©Endress+Hauser

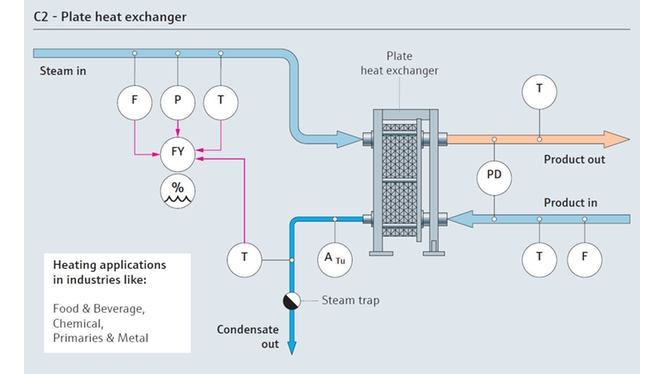

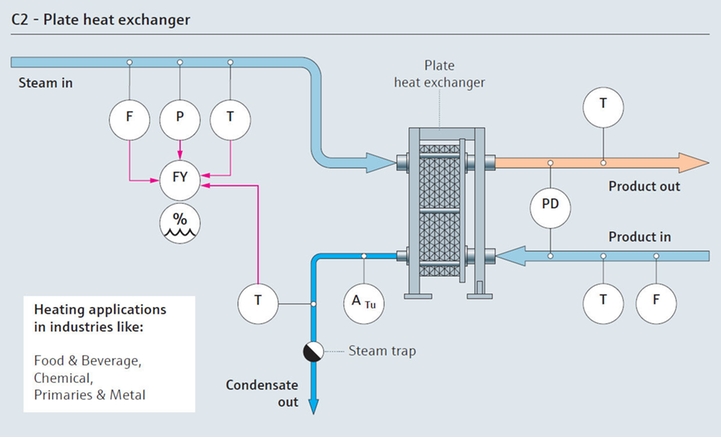

Mappa del processo di consumo del vapore con uno scambiatore di calore a piastre ©Endress+Hauser
  • Mappa del processo di consumo del vapore con uno scambiatore di calore a fascio tubiero e mantello
  • Mappa del processo di consumo del vapore con uno scambiatore di calore a piastre

Offriamo trasparenza e massimizziamo l’efficienza del vapore

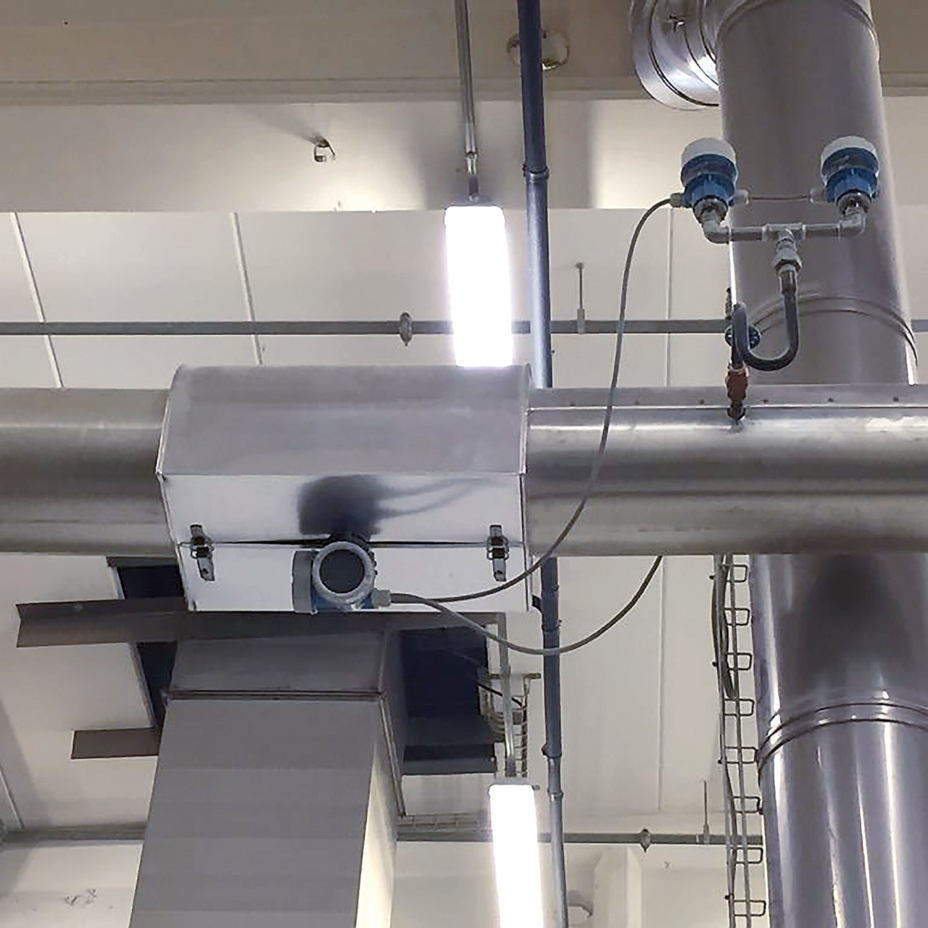

Il misuratore di portata Prowirl F200 installato contribuisce alla misura del consumo di vapore

Ottenete trasparenza sul consumo di vapore

Per essere trasmesso al processo in modo ottimale, il vapore dev’essere completamente secco e saturo in corrispondenza del punto di utilizzo. La nostra offerta completa per la misura del vapore, che comprende massa ed energia compensate con frazione secca, vi aiuta a determinare la prossimità al valore di saturazione sul diagramma di Mollier. Offriamo una soluzione unica bifilare e accurata per la misura del vapore disponibile, che consente il corretto equilibrio di energia o massa.

  • Se la misura della portata del vapore si esegue con i tradizionali misuratori dp o a vortici, il vapore secco al 90% comporta un ulteriore errore di misura del 5% su massa e volume

  • Il vapore secco al 90% implica la presenza di un 10% di condensa e, di conseguenza il 10% in meno di energia disponibile per riscaldare il processo

  • La lettura della temperatura della condensa nelle applicazioni di riscaldamento indiretto vi aiuta a determinare la quantità di energia trasmessa al processo

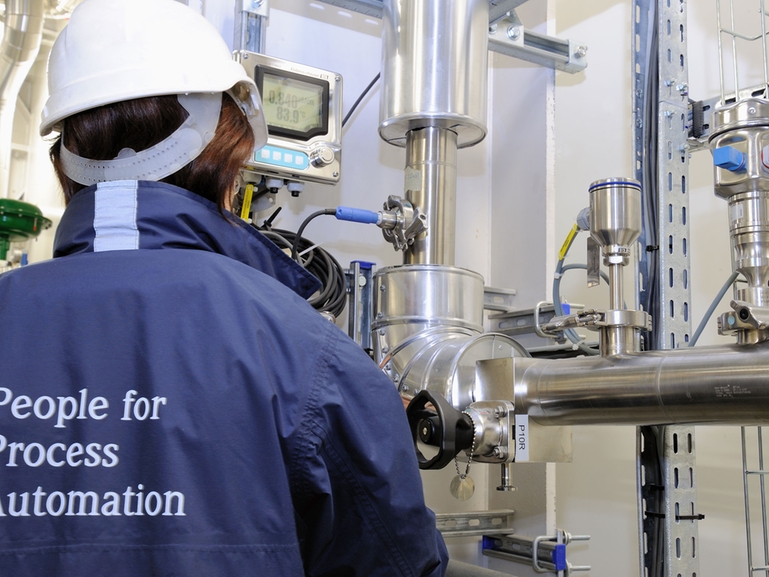

Un tecnico Endress+Hauser controlla un misuratore di portata Prowirl F200 installato,

Tecnologia di misura in campo per tutte le variabili di processo

Endress+Hauser offre un portfolio completo per la strumentazione di misura per tutte le variabili di processo del vapore, tra cui portata, pressione, temperatura, analisi, livello, registrazione, ecc.

  • Potrete sapere se il vapore del vostro impianto è secco al 100% o conoscerne il grado di umidità: il misuratore di portata a vortici multivariabile Prowirl F 200 rileva il vapore umido e misura la frazione secca con un calcolo di massa ed energia del vapore

  • Verificate la corretta pressione del vapore fornito con sensori come Cerabar M PMP51

  • Verificate la corretta temperatura del vapore fornito con la nostra solida linea di termometri a saldare Omnigrad a resistenza Pt100 (TR15 e TH15)

  • Potrete sapere se sarà possibile riutilizzare la condensa e ridurre i costi degli agenti chimici: usate la nostra famiglia di sensori di torbidità Turbimax o di sensori di conducibilità per determinare la qualità della condensa

Immagine di un uno scambiatore di calore a piastre danneggiato,

Proteggete il vostro scambiatore di calore e i vostri prodotti

Lo sfondamento degli scambiatori di calore (per es. scambiatori di calore a piastre) può provocare la perdita di prodotto a causa del contatto diretto tra vapore e prodotto, rappresentando un rischio per la sicurezza. Con la nostra famiglia di prodotti Turbimax potrete verificare la torbidità della condensa per determinare se le superfici di trasferimento del calore sono danneggiate.

  • Aumentate la disponibilità e riducete al minimo le perdite produttive: rilevate i problemi sul nascere

  • Il controllo della frazione secca del vapore in corrispondenza dell’ingresso dello scambiatore di calore riduce il rischio di colpi d’ariete che potrebbero danneggiare o distruggere l’unità

Dipendente Endress+Hauser verifica le prestazioni di consumo ed energia su un Data manager Memograph M

Qual è il livello di efficienza del vostro scambiatore di calore?

Per controllare l’efficienza del vostro scambiatore di calore, potete confrontare l’energia trasmessa al processo e l’energia ottenuta dal prodotto. La variazione dell’efficienza nel tempo può indicare la necessità di pulire lo scambiatore di calore. Depositi di prodotto degenerato possono ridurre l’efficienza di trasferimento del calore, come per esempio depositi di magnetite o altri materiali del vapore; pochi micron possono provocare perdite di migliaia di euro!

  • Il monitoraggio e la visualizzazione in tempo reale dei consumi e delle prestazioni energetiche possono essere eseguiti con un energy and application data manager come Memograph M

  • Con verifica e visualizzazione dell’efficienza nel tempo potrete identificare la necessità di pulizia per ridurre i costi, aumentando efficienza e disponibilità

L’Energy Measurement Proving Service controlla e conferma la precisione delle vostre misure

Energy Measurement Proving Service

Come potete essere certi che le misure per determinare l’efficienza del vostro consumo di vapore siano affidabili? Endress+Hauser offre Energy Measurement Proving Service, che verifica e conferma la precisione di tali misure. I nostri esperti controllano tutti i componenti del circuito di misura dell’energia e offrono consigli sulle possibilità di miglioramento della precisione di misura. Svolgono tarature in loco e verifiche sui vostri dispositivi da campo con interruzioni minime o addirittura nulle del processo.

  • Precisione comprovata delle misure di vapore e del circuito di misura dell’energia

  • La certezza dell’accuratezza delle informazioni a cui vi affidate vi consente di ottimizzare il vostro consumo di vapore

  • La miglior qualità di vapore garantita per migliorare l’efficienza

  • Aumentate la sicurezza grazie all’identificazione precoce dei problemi

Scoprite la nostra gamma di prodotti

  • Analisi

    Analisi

    Analisi

    Acqua, bevande, latticini, prodotti chimici o farmaceutici devono essere analizzati ogni giorno. Scegliete il dispositivo più adatto alle vostre esigenze di processo dal nostro ampio portfolio di prodotti.

  • Misura della portata

    Portata

    Portata

    Acqua, gas naturale, vapore, olio minerale, prodotti chimici sono alcuni dei fluidi che devono essere misurati ogni giorno. Scegliete il flussimetro più adatto alle vostre esigenze di processo.

  • Misura di livello

    Livello

    Livello

    Misura continua e controllo di livello in liquidi e solidi sfusi

  • Misura della pressione

    Pressione

    Pressione

    Dispositivi per la misura della pressione di processo, pressione differenziale, livello e portata.

  • Endress+Hauser offre soluzioni software adeguate per tutti i settori industriali.

    Software

    Software

    Oltre a tutte le tecnologie di misura, offriamo software appropriati per tutti i settori industriali che consentono di eseguire i vostri processi operativi al massimo del loro potenziale.

  • Prodotti di sistema e Data Manager

    Prodotti di sistema

    Prodotti di sistema

    Applicator

  • Key visual temperatura

    Temperatura

    Temperatura

    Termometri e trasmettitori per l'industria di processo

  • Soluzioni per migliorare la produttività riducendo i costi

    Soluzioni per migliorare la produttività riducendo i costi

    Soluzioni per migliorare la produttività riducendo i costi

    Con la combinazione di strumenti affidabili, di sistemi e servizi possiamo affrontare le vostre esigenze e vi aiutiamo a superare le vostre sfide. Per saperne di più sulle possibilità a vostra disposizione.

  • Portfolio assistenza

    Portfolio assistenza

    Portfolio assistenza

    I servizi a fianco della vostra attività, l'impegno per migliorare le prestazioni del vostro impianto

Vantaggi

La profonda conoscenza di gestione energetica e utility e le vostre sfide quotidiane sono il fulcro della nostra offerta di prodotti e servizi per il vapore. Offriamo un portfolio completo di strumentazione di misura precisa e affidabile per tutte le variabili di processo, oltre a servizi e soluzioni che offrono la massima trasparenza, garantendo la conformità agli standard di gestione energetica e ambientale. Scegliete Endress+Hauser per un consumo del vapore sicuro, disponibile, trasparente ed efficiente.

  • 5 ... 15%

    tipici valori di risparmio energetico grazie alle soluzioni complete di monitoraggio dell’energia

  • 24/7

    sicurezza operativa durante l’intero ciclo di vita del sistema a vapore

  • > 60

    anni di esperienza nel settore utility
