Misurate e ottimizzate la distribuzione del vapore delle utility

Migliorate disponibilità ed efficienza del vostro sistema di distribuzione del vapore

Una delle sfide quotidiane che i responsabili del consumo energetico o delle utility si trovano a dover affrontare riguarda la distribuzione del vapore dalla caldaia sui punti d'uso, che deve avvenire con la minima perdita di energia. In realtà, la quantità totale di vapore distribuita e l'energia non corrispondono mai alla quantità di vapore proveniente dalle caldaie per via delle perdite di condensa che generano vapore umido. La condensa abbandona parzialmente la tubazione mediante scaricatori di condensa e il vapore umido può provocare errori di misura rilevanti e un maggiore rischio di colpi d'ariete che danneggiano la tubazione.

Misure per un sistema di distribuzione del vapore efficiente

Offriamo un portfolio completo di soluzioni di misura e monitoraggio per aiutarvi a misurare con precisione e ottimizzare la distribuzione del vapore, compresa la misura fiscale. Ad esempio, possiamo aiutarvi a ridurre il rischio di colpi d'ariete, garantire un raffreddamento efficiente del vapore surriscaldato e verificare il corretto funzionamento delle essiccatrici e delle valvole di riduzione della pressione. Aumentiamo la disponibilità della vostra fornitura di vapore, vi aiutiamo a creare un corretto bilanciamento dell'energia e un sistema di distribuzione del vapore sicuro ed efficiente.

  • Endress+Hauser è l'unico fornitore di strumentazione con tecnologia bifilare in grado di fornire misure corrette del vapore compensato in linea dalla frazione secca, consentendo il corretto bilanciamento di massa ed energia del vostro sistema a vapore

  • Controllate e incrementate l'efficienza con il monitoraggio accurato dell'energia distribuita compensata da pressione, temperatura e frazione di secchezza, facendo riferimento agli standard internazionali (IAPWS-IF97/ASME)

  • Accertatevi di distribuire o acquistare la qualità corretta di vapore (ovvero, surriscaldato o completamente secco), eseguite una misura corretta dell'energia e fornite il vapore ai vostri processi con la massima efficienza (ossia, 100% asciutto)

  • Riducete il rischio di corrosione: monitorate la qualità dell'acqua di raffreddamento nel processo di raffreddamento del vapore e controllate il consumo di ammine

  • Le nostre soluzioni, ad esempio, la strumentazione con funzioni di diagnostica, verifica e monitoraggio della Heartbeat Technology vi aiutano a mantenere la conformità agli standard ISO 50001 (gestione energetica) e ISO 140001 (gestione ambientale)

Punti di misura chiave nella distribuzione del vapore

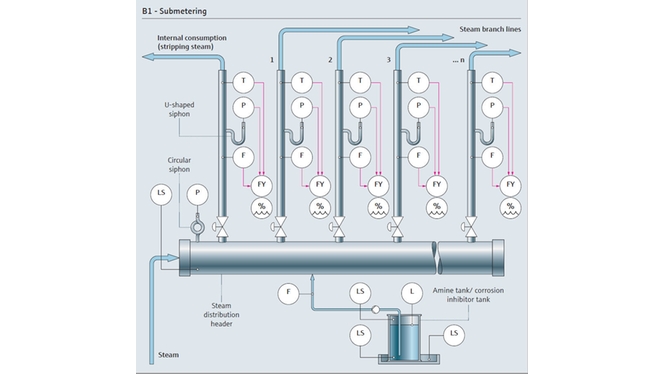

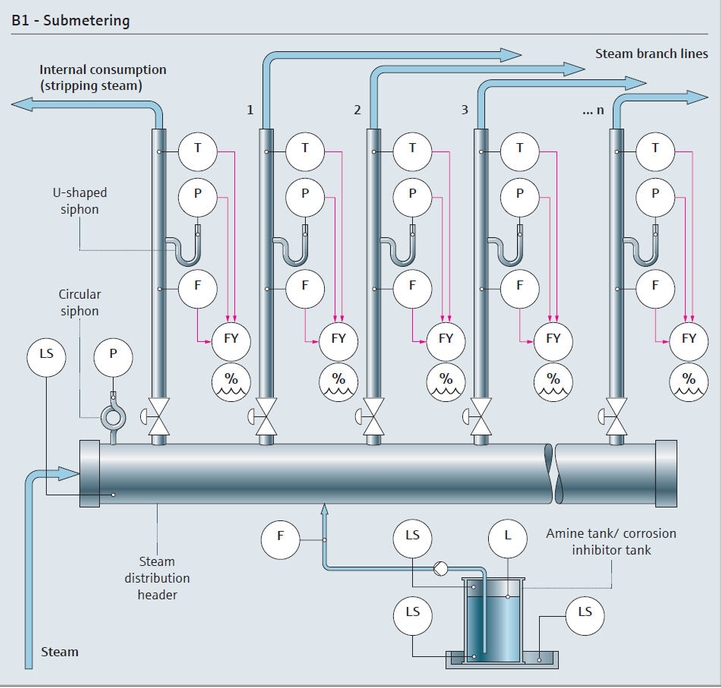

Mappa del processo di sotto-misura del vapore della utility ©Endress+Hauser

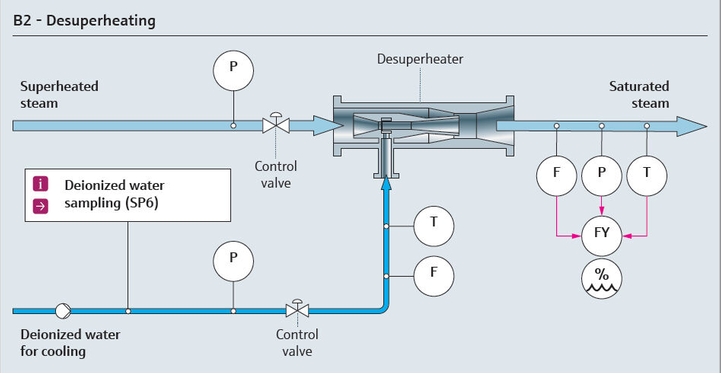

Mappa del processo di desurriscaldamento del vapore della utility ©Endress+Hauser

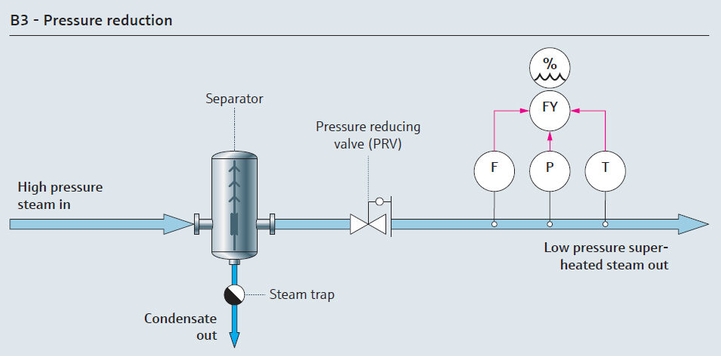

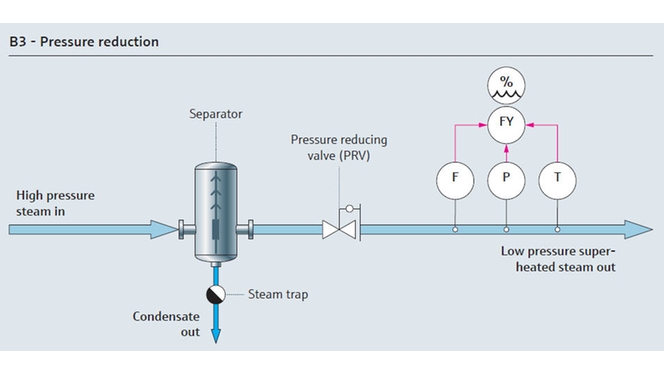

Mappa del processo di riduzione della pressione del vapore della utility ©Endress+Hauser

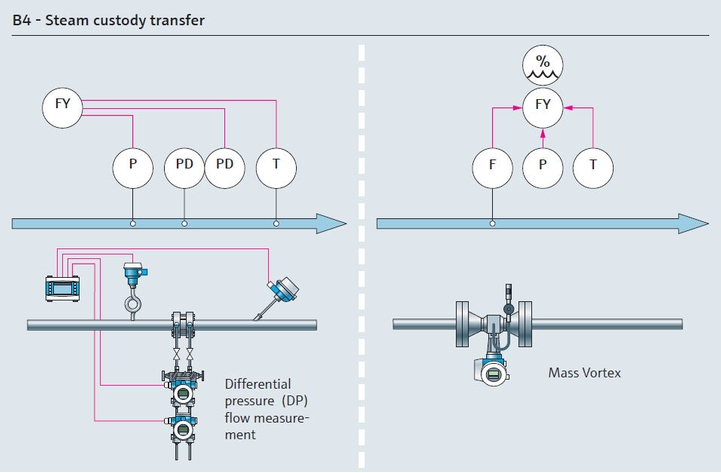

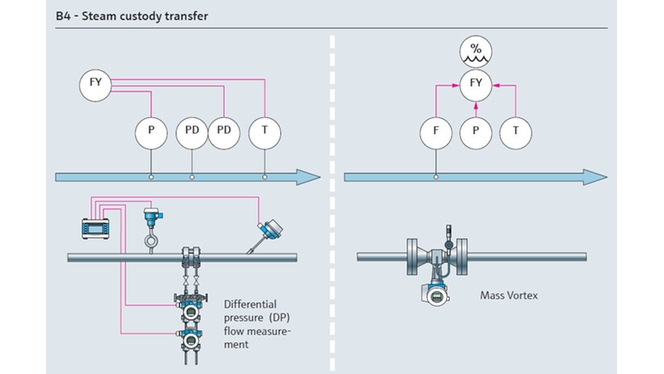

Mappa del processo di misura fiscale del vapore della utility ©Endress+Hauser

Il nostro supporto per vincere le vostre sfide di distribuzione del vapore

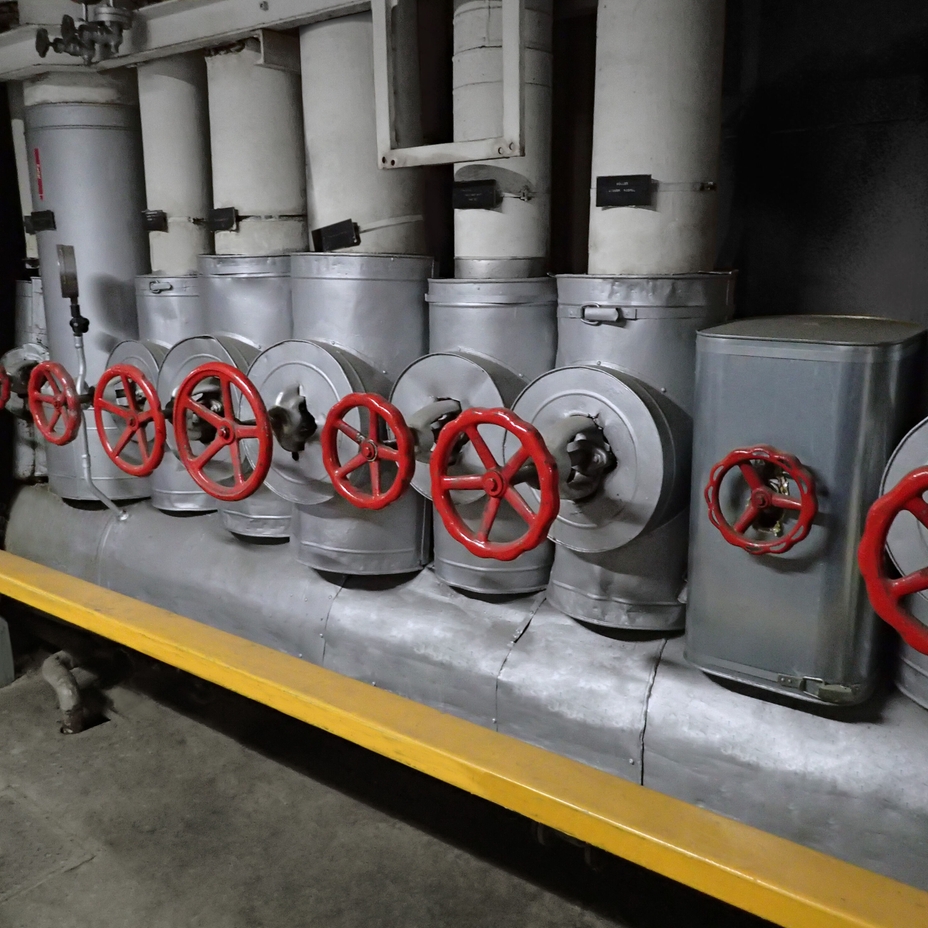

immagine della tubazione di distribuzione del vapore

Ottenete una distribuzione del vapore trasparente

Il bilanciamento di massa ed energia in un sistema di distribuzione del vapore può essere un'operazione difficile. Il totale delle linee di distribuzione non potrà mai corrispondere alla quantità di vapore che abbandona la caldaia in quanto il vapore perde parte della sua energia durante il trasporto per via della condensazione. Il vapore secco al 90% implica la presenza di un 10% di condensa e, di conseguenza il 10% in meno di energia disponibile per riscaldare il processo. Il vapore umido provoca inoltre errori di misura del volume, della massa e dell'energia.

  • Potrete conoscere il grado di secchezza del vapore: il misuratore di portata multivariabile a vortici bifilare Prowirl F 200 rileva il vapore umido e misura con precisione la frazione di secchezza con un calcolo di massa ed energia del vapore

  • La pressione di misura e la frazione di secchezza aiutano a migliorare la precisione in termini di volume, massa ed energia

  • Se la misura della portata del vapore si esegue con i tradizionali misuratori dp o a vortici, il vapore secco al 90% comporta un ulteriore errore di misura del 5% su massa e volume

Cerabar M impiegato per la misura della pressione ridondante in un tubo del vapore

La pressione e l'energia sono sufficienti?

La quantità di vapore fornito deve essere sufficiente e la fornitura deve avvenire in condizioni di processo corrette: con la pressione, si controlla la temperatura di processo conseguente. In caso di temperatura troppo elevata si corre il rischio di perdita del prodotto, in caso di temperatura troppo bassa si corre il rischio di non poter eseguire la sterilizzazione, ed è per questo che la precisione di misura della pressione acquisisce elevata importanza. In caso di pressione insufficiente, non è possibile fornire al processo la quantità adeguata di energia.

  • La nostra solida famiglia Cerabar di trasmettitori di pressione a elevata precisione si adatta perfettamente alle applicazioni a vapore delle utility. Cerabar S è in grado di misurare la pressione con una precisione fino a ± 0,025% v.f.s. (precisione di riferimento)

  • La nostra linea di misuratori di portata a vortici Prowirl è disponibile in opzione con misura e compensazione della pressione integrate

valvola dell'acqua arrugginita su una vecchia caldaia

Riducete la corrosione e i costi degli inibitori

La corrosione rappresenta una sfida costante in tutti i sistemi di distribuzione del vapore. L'aggiunta di ammine può ridurre il rischio di corrosione, proteggendo il vostro sistema. Si tratta, tuttavia, di composti chimici relativamente costosi che richiedono una misura precisa e un buon inventory management.

  • Il nostro misuratore di portata compatto Promass A vi consente di misurare il consumo di ammine con una precisione dello ± 0,1% v.i.

  • Monitorate il livello del serbatoio di ammine per rifornirvi prima che finiscano

Pannello del sistema di analisi per vapore/acqua (SWAS) con misura della conducibilità

Garantite la disponibilità della vostra fornitura di vapore

La disponibilità del vapore ha un'importanza cruciale: l'assenza di vapore provoca il fermo della produzione. Con la nostra offerta, potrete mantenere i livelli corretti di vapore rispettando i parametri di processo richiesti e riducendo il rischio di fermi:

  • Controllate che il vapore sia fornito alla temperatura corretta con la nostra linea di resistenza di robusti termometri Omnigrad

  • Monitorate l'assenza di allagamenti nel collettore di distribuzione del vapore con la nostra linea di interruttori Liquiphant

  • Controllate la qualità dell'acqua deionizzata di raffreddamento nel vostro raffreddatore di vapore (desurriscaldatore) con i sensori Liquiline di pH, DO e conducibilità (conducibilità totale e cationica) e/o silice, sodio, durezza

Misura fiscale del vapore con Engycal RS33 e visualizzazione con Memograph M

Misura fiscale del vapore: sapete cosa pagate?

Cosa pagate? Acqua calda o vapore di buona qualità? Quando acquistate il vapore da una fonte esterna, è fondamentale conoscerne il contenuto energetico. Le nostre soluzioni di misura del vapore vi aiutano a sapere se il vapore è surriscaldato, umido o saturo secco. Solo il vapore secco vi consente di sfruttare al meglio il vostro processo. Noi vi offriamo due soluzioni:

  • Strumentazione separata per la misura di portata (ad es. split range della portata dp), pressione e temperatura compensate in un flow computer separato che offre diversi misuratori di tariffa ed emette un avviso nel caso in cui il vapore surriscaldato si avvicini troppo alla linea di saturazione

  • La soluzione "tutto in uno" Prowirl F 200 comprende misura di pressione, temperatura, portata e un flow computer in un singolo dispositivo

  • Oltre ad emettere l'avviso in caso di eccessivo avvicinamento del vapore surriscaldato alla linea di saturazione, Prowirl F 200 rileva e misura il vapore umido e compensa correttamente energia e massa. Potete conoscere con esattezza la quantità reale di energia che ricevete

Verifica in loco del misuratore di portata a vortici

Verificate la precisione della misura dell'energia del vostro vapore

Sottovalutare l'incertezza di misura della quantità di energia persa e consumata in corrispondenza dei diversi punti in una rete di distribuzione del vapore può portare a trarre conclusioni scorrette e conseguenti azioni. Come potete essere quindi sicuri dell'affidabilità delle vostre misure dell'energia del vapore? Endress+Hauser ha messo a disposizione la sua esperienza nel settore della taratura e della misura dell'energia per lo sviluppo di Energy Measurement Proving Service, per controllare e confermare la precisione di queste misure.

  • Il servizio comprende il controllo di tutti i componenti del circuito di misura dell'energia, un calcolo dell'incertezza della misura dell'energia complessiva, oltre a fornire chiare raccomandazioni per migliorare la precisione

  • I nostri esperti operano tarature in loco e verifiche sui vostri dispositivi da campo con interruzioni minime o addirittura inesistenti del processo

Scoprite la nostra gamma di prodotti

Vantaggi

Il bilanciamento dei sistemi di consumo e di distribuzione del vapore richiedono grandi competenze e know-how. La nostra gamma completa di prodotti e servizi di misura, monitoraggio e gestione del vapore accurati e affidabili garantisce completa trasparenza ed efficienza, una distribuzione sicura del vapore in conformità agli standard di gestione energetica e ambientale. Collaborate con noi per ottenere soluzioni di gestione del vapore integrate che vi consentono di sfruttare al massimo il potenziale del vostro sistema a vapore.

  • Fino al 15%

    di risparmio energetico grazie alle soluzioni complete di monitoraggio dell'energia

  • 24/7

    elevata accuratezza di misura e sicurezza operativa per l'intero ciclo di vita del vostro sistema a vapore

  • decine di milioni

    risparmiati grazie ai sensori e alle soluzioni applicate nelle utility
