Conduttivimetro analogico

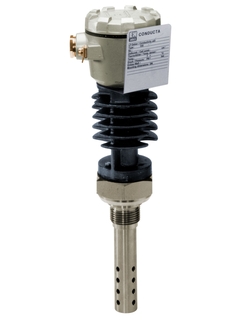

Condumax CLS13

Condumax CLS13 ©Endress+Hauser

La conducibilità di un liquido può essere misurata attraverso i principi di misura conduttivo o toroidale. Questo video mostra come funzionano questi principi di misura.

  • Condumax CLS13

Sensore conduttivo di conducibilità per applicazioni con alta temperatura nelle centrali elettriche

Condumax CLS13 è un sensore di conducibilità resistente, per cicli di vapore/acqua nelle centrali elettriche. È stato ottimizzato per bassa conducibilità (anche con temperature e pressioni elevate) per proteggere il processo da depositi e corrosione. Ridotta manutenzione e semplice messa in servizio (ampio vano connessioni), ecco il sensore ideale per ambienti difficili.

Componenti aggiuntivi

  • Vantaggi

    • Valori di misura affidabili e precisi anche con basse conducibilità

    • Ottimizzato per alte pressioni e temperature fino a 250°C (482°F)

    • Facile pulizia grazie al corpo in acciaio inox e all'elettrodo esterno rimovibile

    • Design robusto per una lunga durata

    • ...

  • Campo applicativo

    Condumax CLS13 misura la conducibilità nel ciclo vapore/acqua nella produzione di energia:
    • Monitoraggio dei condensati
    • Monitoraggio dell'acqua di alimentazione delle caldaie
    • Controllo dell'uscita delle caldaie
    Il sensore può essere utilizzato...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Conduttivo

  • Applicazione

    Processo, centrali elettriche

  • Caratteristica

    Cella di conducibilità a 2 elettrodi per applicazioni ad alta temperatura.

  • Campo di misura

    k = 0,01: 0 … 20 µS/cm
    k = 0,1: 0 … 200 µS/cm

  • Principio di misura

    Elettrodi coassiali per applicazioni con alta temperatura

  • Design

    Cella di conducibilità con 2 elettrodi coassiali
    Testa di connessione e corpo di raffreddamento in fusione di alluminio con connessione fissa del cavo PG16.

  • Materiale

    Elettrodo: 1.4571
    Tenuta: Kalrez, ceramica

  • Dimensione

    Diametro elettrodo: 25 mm
    (0.984")
    Profondità di immersione: 50 … 115 mm
    (1.97 … 4.48")
    Peso: 3 kg

  • Temperatura di processo

    max. 250 °C
    (482 °F)

  • Pressione di processo

    max. 40 bar
    (580 psi)

  • Sensore di temperatura

    Pt100 integrato

  • Certificazione Ex

    ATEX

  • Connessione

    connessione al processo: G1"

  • Protezione d'ingresso

    IP67

  • Certificazioni aggiuntive

    Certificato di calibrazione
