Termometro a termoresistenza modulare TH15, versione USA

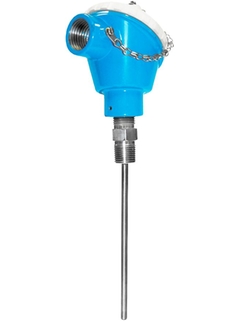

Immagine del prodotto, termoresistenza TH15 ©Endress+Hauser

Misura della temperatura da leader per applicazioni generali

Questo robusto strumento è pronto all'uso ed è progettato per essere impiegato in un pozzetto termometrico preesistente. L'unità comprende varie teste @@@di alloggiamento trasmettitore per soddisfare le esigenze applicative e di spazio. Il dispositivo offre livelli di accuratezza e affidabilità superiori. Le varie opzioni di connessione, dimensioni e materiali (come acciaio inox 316L e Hastelloy C276) offrono varie possibilità di applicazione.

  • Vantaggi

    • Elevata flessibilità grazie all'armatura modulare con teste terminali standard e lunghezza di immersione personalizzata

    • Soluzioni di misura della temperatura complete da un unico fornitore. Trasmettitore di prim'ordine con sensore integrato per...

  • Campo applicativo

    I sensori di temperatura TH15 sono dispositivi a termoresistenza dalla costruzione robusta, progettati per tutte le applicazioni dell'industria di processo, inclusi usi gravosi.
    Sono costituiti da una sonda di misura con un elemento RTD isolato e una...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    Stile US

    sensore di temperatura modulare

    con prolunga

    da utilizzare con pozzetto

  • Testina terminale

    TA20J - SS - con o senza display

    TMT162 - alluminio - custodia da campo con o senza display

    TMT162 - SS - alloggio sul campo con o senza display

    Alluminio - coperchio avvitato con catena - E+H blu

    PP plastica - coperchio avvitato con catena

    TMT162/T17 - SS - Custodia igienica da campo

    Alu - flip cover

    TA30H - alluminio con o senza display.

  • Pozzetto termometrico

    da utilizzare con pozzetto termometrico

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

    isolamento in PFTE, rigido

  • Diametro esterno tubo di protezione/Inserto

    Inserto 1/4'' (6,35 mm)

  • Lunghezza su richiesta (mm)

    fino a 41" (1041 mm)

    altri su richiesta

  • Materiale tubo di protezione/pozzetto

    Guaina del sensore

    316/316L

  • Rivestimento opzionale

    Non applicabile

  • Attacco al processo

    "Connessione al pozzetto termometrico

    Filettatura esterna:

    NPT1/2"
    1-1/4"-18 UNEF

  • Forma della punta

    rettilineo

  • Rugosità della superficie Ra

    Non definito

  • Range di misura / operatività

    PT100 WW:

    -200 °C … 600 °C

    (-328 °F … 1.112 °F)

    StrongSens:

    -50 °C … 500 °C

    (-58 °F … 932 °F)

    PT100 TF:

    -50 °C … 200 °C
    (-58 °F … 392 °F)

  • Max pressione di processo a 20°C

    classe AA secondo IEC 60751

    Classe A secondo IEC 60751

    Classe B secondo IEC 60751.

  • Precisione

    classe A secondo IEC 60751

    classe B secondo IEC 60751

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    solo trasmettitore

    FM IS

    CSA IS

    FM/CSA IS

  • Certificazione

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • F
  • A
    • Nr A Order code TS212-

      Insert imperial iTHERM TS212

      Insert replaceable central spring load imperial version ::Fastest response times for optimal process control through iTHERM QuickSens insert. ::Maximum robustness for highest process safety through iTHERM StrongSens insert. Maximum RTD accuracy at high temperature through iTHERM HotSens insert.

    • Nr A Order code TU111-

      Inserto-RTD TU111, Gen.Purp. U.S.Style

      Spare part. Molleggiato. General purpose. Sensore Pt100 in accordo IEC60751 standard, alpha=0.00385.

  • F
  • F
    • Nr F Order code TA30H-

      Testa Terminale TA30H

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Versione: protezione esplosione. Coperchio: filettato, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia). Protezione Ex d/XP: IP66/67 (custodia).

  • A
    • Nr A Order code TA30R-

      Testa Terminale TA30R

      Fermo per morsettiera o trasmettitore da testa + display opzionale. Copertura: avvitato, finestra opzionale. Materiale: acciaio inossidabile 316L. Colore: Acciaio (senza rivestimento). Temperatura ambiente:. -50...85/130 OC (Display / standard). Protezione: IP66/68, NEMA4X; IP69K (custodia). :: Facile cablaggio attraverso semplice accessibilità. :: Design compatto e peso ridotto.

  • F
    • Order code TMT180-

      iTEMP TMT180, trasmett. da testa Pt100

      Trasmettitore di temperatura programma- bile da PC. Campo configurabile per T/R Pt100 Uscita analogica 4..20 mA tecnica a due fili. Comportamento in anomalia sec.NAMUR NE43 Per montaggio in testa sec. DIN EN50446 forma B. Listato UL. GL (German Lloyd) certificato marino.

    • Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.

    • Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.

    • Order code TMT84-

      iTEMP TMT84, Trasmettitore da testa PA

      Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.

    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati

    • Order code TID10-

      Display per trasmettitore TID10

      ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508

    • Order code TMT142E-

      Elettronica TMT142E
