Misura della temperatura con TC

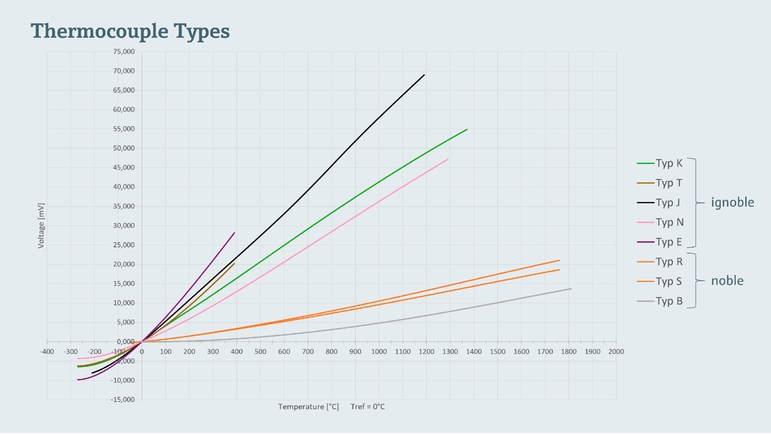

Tipi di termocoppie

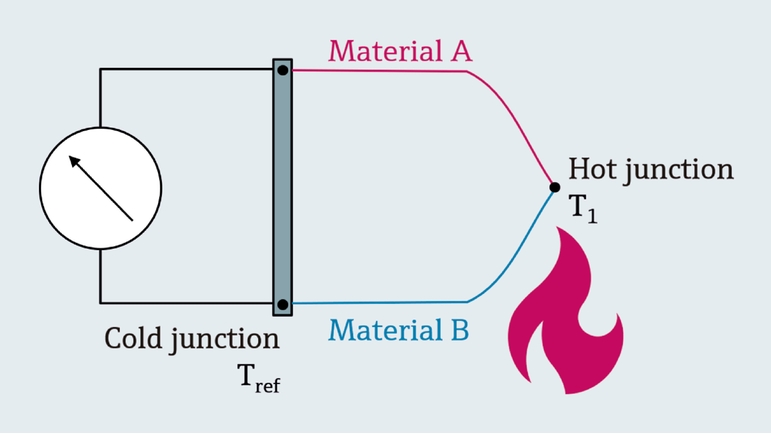

Le TC sfruttano l'effetto Seebeck, che si ha quando viene generata tensione fra due metalli diversi collegati fra loro. La tensione generata può essere misurata e convertita in valori di temperatura utilizzando una curva di taratura o una tabella. I tipi di termocoppie si differenziano in base alle diverse coppie di fili e ai diversi campi di misura. Ogni tipo di TC presenta un rapporto unico fra tensione generata e temperatura. Il tipo è indicato da una determinata lettera, ad es. TC tipo K, tipo J o tipo T.

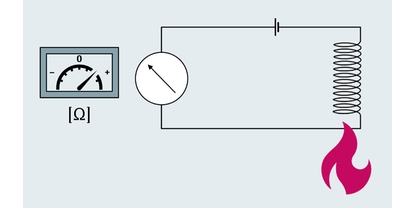

Confronto tra RTD e TC
La differenza principale è il campo di temperatura, dato che un RTD può essere utilizzato in presenza di temperature moderate in un campo da - 200 °C a + 850°C. Il sensore a termocoppia può misurare temperature da - 270 °C a + 1.820 °C. In genere, la scelta fra termometri a termocoppia o a termoresistenza dipende dai requisiti specifici dell'applicazione.

Per cosa vengono utilizzati gli RTD? Un RTD può essere la scelta giusta se è necessaria una maggiore accuratezza o se vengono misurate temperature basse. Il loro tempo di risposta è più lento rispetto a quello delle termocoppie, ma sono più precisi in un campo di temperatura più ampio.

Quando viene utilizzato un sensore a TC? Una termocoppia può essere la scelta perfetta se occorre misurare temperature elevate, se il budget è limitato o se è necessario un termometro con tempi di risposta rapidi. Un altro vantaggio delle TC è che possono resistere a condizioni ambientali più severe (materiale corrosivo, vibrazioni ecc.).

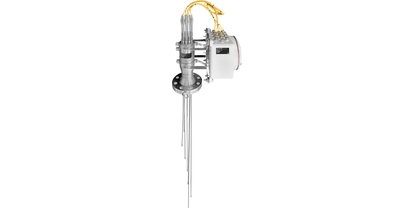

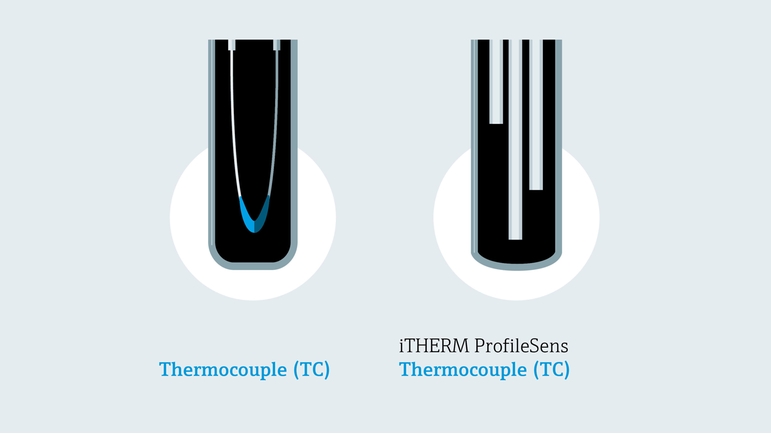

Endress+Hauser ha sviluppato un sensore unico nel suo genere denominato iTHERM ProfileSens per pressioni e temperature elevate e fluidi aggressivi, costituito da un robusto cavo a isolamento minerale con doppio rivestimento in metallo (cavo MI) e fino a 4 TC in un unico cavo per il profilo di temperatura.
