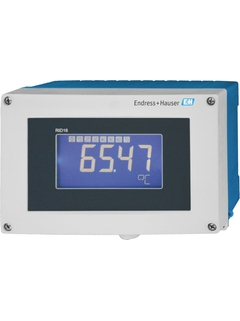

RID16
Indicatore da campo a 8 canali per bus di campo

©Endress+Hauser

Indicazione di fino a 8 valori di processo o valori calcolati per protocollo FOUNDATION Fieldbus™ o PROFIBUS® PA

L'indicatore a 8 canali visualizza valori misurati, valori calcolati e informazioni di stato degli slave in una rete FOUNDATION Fieldbus™ o PROFIBUS® PA. In modalità Listener, il dispositivo rileva i vari indirizzi del bus di campo impostati e ne indica i valori. Di conseguenza, l'indicatore non incrementa il traffico lungo il bus. Con FOUNDATION Fieldbus™, i valori disponibili sul bus possono essere indicati anche mediante interconnessione dei blocchi funzione. Un campo di testo consente di visualizzare unità ingegneristica e TAG. Il trend è indicato mediante bargraph.

  • Vantaggi

    • Semplice comunicazione standardizzata mediante protocollo FOUNDATION Fieldbus™ o PROFIBUS® PA

    • Modalità Listener per fino a 8 canali analogici o digitali

    • Display LC retroilluminato con bargraph, simboli di diagnostica e testo alfanumerico

    • Non richiede...

  • Campo applicativo

    Indicatore da campo con 8 canali in ingresso e protocollo FOUNDATION Fieldbus per la visualizzazione di valori di processo e valori calcolati

Details

  • Principio di misura

    Indicatori con bus di campo

  • Funzione

    Visualizzazione dei valori

    Diagnostica avanzata

  • Certificazione

    ATEX Ex ia

    FM

    CSA

    IECEx Ex ia

  • Ingresso

    Protocollo Fieldbus Foundation

    Protocollo PROFIBUS PA

  • Dimensioni (lxpxh) in mm

    Custodia da campo:

    199x133x96 mm

    (7.83x5.24x3.78")

  • Software

    Modalità Listener



    Su Fieldbus Foundation anche con blocco funzione di connessione:

    Blocco trasduttore Display

    Blocco Diagnostica avanzata

    2 x selettore di ingresso

    Blocco Aritmetica

    Blocco Integratore

    Blocco PID

  • Operazione

    Fieldbus Foundation: mediante bus da campo

    PROFIBUS PA: DTM e FieldCare o DIP switch sul dispositivo

    Blocco scrittura su hardware

  • Display

    LCD ad alto contrasto, retroilluminato con grafico a barre

    TAG/unità

  • Tensione di esercizio

    9 … 32 V c.c., indipendente dalla polarità

  • Principio di misura

    Indicatori con bus di campo

  • Principio di misura

    Indicatore da campo a 8 canali per bus di campo

  • Funzione

    Visualizzazione dei valorio

    Diagnostica avanzata

  • Display

    LCD con retroilluminazione ad alto contrasto con bargraph

    TAG/unità

  • Alimentazione

    Non definito

  • Ingresso

    Protocollo FOUNDATION Fieldbus

    Protocollo PROFIBUS PA

  • Uscita

    Non definito

  • Uscita

    Non definito

  • Funzioni del software

    Modalità Listener

    Con Foundation Fieldbus è anche possibile bloccare il collegamento:

    Blocco del trasduttore del display

    Blocco della disgnostica avanzata

    2 x input selettore

    Blocco aritmetico

    Blocco integratore

    Blocco PID

  • Certificati

    ATEX Ex ia

    FM

    CSA

    IECEx Ex ia

  • SIL

    Non definito

  • Montaggio a fronte quadro

    campo
