RIA16
Indicatore da campo alimentato in loop di corrente

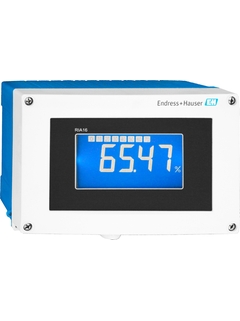

Indicatore da campo alimentato in loop di corrente RIA16 ©Endress+Hauser

Indicazione locale ad alta risoluzione di segnali 4…20 mA e bargraph per una buona panoramica del processo!

L'indicatore visualizza le misure sul grande display retroilluminato. Per una rapida panoramica di processo, è visualizzato anche un bargraph che indica il valore graficamente. Nel campo di testo personalizzabile possono essere indicate altre informazioni, come unità ingegneristica e TAG. Sono visualizzate anche le violazioni del valore soglia con conseguente commutazione di un open collector. L'indicatore non richiede alimentazione separata, perché alimentato direttamente dal circuito 4...20 mA. Per applicazioni in area pericolosa, il dispositivo è disponibile con approvazioni Ex.

  • Vantaggi

    • Visualizzazione di valori misurati 4...20 mA

    • Visualizzazione del valore misurato a 5 cifre con dimensione, bargraph e retroilluminazione

    • Non richiede alimentazione esterna

    • Versioni: plastica rinforzata con fibra di vetro o alluminio per applicazioni Ex

    • ...

  • Campo applicativo

    L'indicatore da campo RIA16 acquisisce e misura i segnali visualizzandoli su display ad alta risoluzione. Gli indicatori dispongono di uscita Open Collector per monitorare un valore di soglia. RIA16 possono essere installati ovunque con facilità.

Details

  • Principio di misura

    Display

  • Funzione

    Display

  • Certificazione

    Comp. ric. UL

    CSA GP

    ATEX Ex i

    FM USA NI

    FM USA DIP

    CSA NI

    CSA DIP

    Approvazione marina

  • Ingresso

    1 x analogico 4-20 mA

  • Uscita

    1 x open collector

  • Alimentazione ausiliaria/Loop di alimentazione

    Alimentato in loop di corrente

  • Dimensioni (lxpxh) in mm

    Custodia da campo:

    199x133x96 mm

    (7.83x5.24x3.78")

  • Operazione

    Interfaccia a 3 tasti sull'elettronica + interfaccia PC FieldCare

  • Display

    LCD 26 mm (1.02")

    A 5 cifre

    Bargraph

    Display alfanumerico

  • Principio di misura

    Visualizzatori alimentati dal loop di corrente

  • Principio di misura

    Visualizzatore da campo alimentato in loop di corrente

  • Funzione

    Display

  • Display

    LCD 26 mm (1.02")

    5-cifre

    Bargraph

    Display in testo chiaro

  • Alimentazione

    Loop powered

  • Ingresso

    1 x analogico 4...20 mA

  • Uscita

    1 x open collector

  • Uscita

    1 x open collector

  • Funzioni del software

    Non definito

  • Certificati

    UL rec. Comp

    CSA GP

    ATEX Ex i

    FM USA NI

    FM USA DIP

    CSA NI

    CSA DIP

    EAC

    Approvazione marina

  • SIL

    Non definito

  • Montaggio a fronte quadro

    campo
