Termometro a termocoppia modulare TH55, versione USA

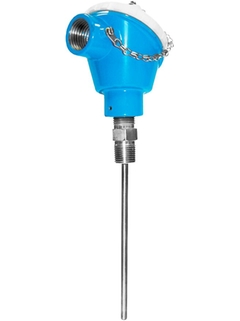

Immagine del prodotto, termometro a termocoppia TH55 ©Endress+Hauser

Tecnologia di misura della temperatura completa e standard adatta a quasi tutti i rami dell'industria

Questo termometro estremamente modulare può essere impiegato per svariate applicazioni in ambienti gravosi, ad esempio in impianti di produzione di energia, raffinerie, nell'industria chimica o petrolchimica. Questo robusto dispositivo è progettato per l'uso in un pozzetto termometrico preesistente. Con vari trasmettitori da testa diversi, è un'unità completa pronta all'uso, con livelli di accuratezza e affidabilità superiori.

  • Vantaggi

    • Soluzioni di misura della temperatura complete da un unico fornitore. Trasmettitore di prim'ordine con sensore integrato per applicazioni gravose nell'industria di processo.

    • Basta rimuovere la confezione e il dispositivo è pronto per l'installazione.

    • ...

  • Campo applicativo

    I sensori di temperatura TH55 sono dispositivi a termocoppia dalla costruzione robusta, progettati per tutte le applicazioni dell'industria di processo, inclusi usi gravosi. Sono costituiti da una termocoppia isolata con ossido di magnesio, che funge da...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termocoppia

  • Caratteristica / Applicazione

    TA20J - SS - con o senza display

    TMT142 - alluminio - custodia da campo con o senza display

    TMT162 - alluminio - custodia da campo con o senza display

    TMT162 - SS - custodia da campo con o senza display

    Alluminio - coperchio avvitato con catena - E+H blu

    PP plastica - coperchio avvitato con catena

    TA30H - alluminio con o senza display.

  • Testina terminale

    TA20J - SS - imbutito con/senza display

    TMT162 - alluminio - custodia da campo con/senza display

    TMT142 - alluminio - custodia da campo con/senza display

    TU401 - Alu - coperchio avvitato con catena

    Alu - FlipTop

    TMT162 - fusione in SS - custodia da campo con/senza display

  • Pozzetto termometrico

    da usare con pozzetto

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

  • Diametro esterno tubo di protezione/Inserto

    1/4'' (6,35 mm)

  • Lunghezza su richiesta (mm)

    fino a 30 (762 mm)

    altri su richiesta"

  • Materiale tubo di protezione/pozzetto

    Guaina del sensore

    316

    Alloy 600

  • Rivestimento opzionale

    Non applicabile

  • Attacco al processo

    "Connessione al pozzetto termometrico

    filettatura maschio:

    NPT1/2"

  • Forma della punta

    diritto

  • Rugosità della superficie Ra

    Non definito

  • Range di misura / operatività

    Tipo T:

    -270 ... 370 °C

    (-454 ... 698 °F)

    Tipo J:

    -210 ... 720 °C

    (-346 ... 1328 °F)

    Tipo E:

    -270 ... 820 °C

    (-454 ... 1508 °F)

    Tipo K:

    -270 ... 1150 °C

    (-454 ... 2.02 °F)

    Tipo N:

    -270 ... 1150 °C

    (-454 ... 2102 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 100 bar (1450 psi)

  • Precisione

    classe 1 secondo IEC 60584

    classe 2 secondo IEC 60584

  • Miglior tempo di risposta

    63% rt = 1,3 s

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    solo trasmettitore

    FM IS

    CSA IS

    FM/CSA IS

  • Certificazione

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • F
  • A
    • Nr A Order code TU121-

      Inserto-TC TU121, Gen.Purp. U.S.Style

      Parte di ricambio. Inserto termocoppia molleggiato Termocoppia in accordo alle tabelle EMF ASTM E-230 e IEC60584. Codici Colore per ASTME-230.

  • F
  • F
    • Nr F Order code TA30H-

      Testa Terminale TA30H

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Versione: protezione esplosione. Coperchio: filettato, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia). Protezione Ex d/XP: IP66/67 (custodia).

  • A
    • Nr A Order code TA30R-

      Testa Terminale TA30R

      Fermo per morsettiera o trasmettitore da testa + display opzionale. Copertura: avvitato, finestra opzionale. Materiale: acciaio inossidabile 316L. Colore: Acciaio (senza rivestimento). Temperatura ambiente:. -50...85/130 OC (Display / standard). Protezione: IP66/68, NEMA4X; IP69K (custodia). :: Facile cablaggio attraverso semplice accessibilità. :: Design compatto e peso ridotto.

  • F
  • F
    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati

    • Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.

    • Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.

    • Order code TMT84-

      iTEMP TMT84, Trasmettitore da testa PA

      Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.

    • Order code TID10-

      Display per trasmettitore TID10

      ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508
