Termoresistenza modulare TH11, versione USA

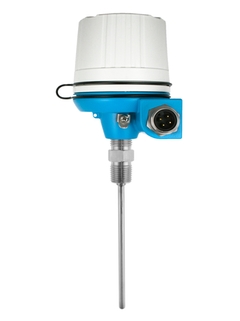

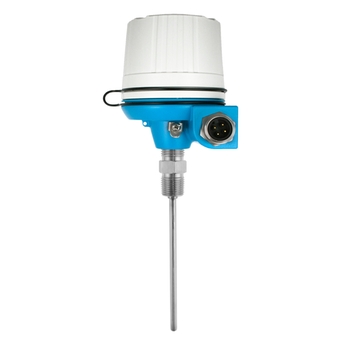

Immagine del prodotto, termometro Pt100 TH11, versione USA ©Endress+Hauser

Tecnologia di misura della temperatura da leader per applicazioni generali

Questo termometro estremamente modulare può essere impiegato per svariate applicazioni in quasi tutti i settori, ad esempio su scambiatori di calore, essiccatoi, reattori di processo, stazioni di reattori, ecc. Con vari trasmettitori da testa diversi, è un'unità completa pronta all'uso, con livelli di accuratezza e affidabilità superiori. Inoltre assicura tempi di risposta rapidi, grazie alla misura con contatto diretto senza pozzetto. L'ampia varietà di connessioni al processo e dimensioni garantisce un'elevata flessibilità applicativa.

  • Vantaggi

    • Elevata flessibilità grazie all'armatura modulare con teste terminali standard e lunghezza di immersione personalizzata

    • Soluzioni di misura della temperatura complete da un unico fornitore. Trasmettitore di alto livello con sensore integrato per...

  • Campo applicativo

    I sensori di temperatura TH11 sono termoresistenze progettate per l'impiego nell'industria di processo o in ambienti produttivi automatizzati. Sono costituiti da una sonda di misura con una termoresistenza, isolamento e guaina.

    Tra le altre applicazioni...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    Stile US

    dispositivo di temperatura modulare

    connessione al processo filettata

    per immersione diretta

  • Testina terminale

    TA20J - SS - con o senza display

    TMT142 - alluminio - custodia da campo con o senza display

    TMT162 - alluminio - custodia da campo con o senza display

    TMT162 - SS - alloggio sul campo con o senza display

    Alluminio - coperchio avvitato con catena - E+H blu

    PP plastica - coperchio avvitato con catena

    TMT162/T17 - SS - Custodia igienica da campo

    Alluminio - flip cover

    TA30H - alluminio con o senza display.

  • Pozzetto termometrico

    senza (utilizzo con pozzetto termometrico non previsto)

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

    isolamento in PFTE, rigido

  • Diametro esterno tubo di protezione/Inserto

    1/8'' (3,18 mm)

    3/16''(4,76 mm)

    1/4'' (6,35 mm)

    3/8'' (9,53 mm)

  • Lunghezza su richiesta (mm)

    fino a 96 (2439 mm)

    altri su richiesta"

  • Materiale tubo di protezione/pozzetto

    Guaina del sensore

    316/316L

  • Attacco al processo

    filettatura maschio:

    G1/2"

    NPT1/2"

    adattatore a pressione:

    NPT1/8"

    NPT1/4"

  • Forma della punta

    rettilineo

    ridotto

  • Rugosità della superficie Ra

    non definito

  • Range di misura / operatività

    PT 100:

    -200 °C ...600 °C

    -328 °F ...1.112 °F)

  • Max pressione di processo a 20°C

    a 20°C: 250 bar (3.626 psi)

    Dipende dalla configurazione

    a 20°C: 250 bar (3.626 psi)

  • Precisione

    classe A secondo IEC 60751

    classe B secondo IEC 60751

  • Miglior tempo di risposta

    63% rt = 2,0 s

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    solo trasmettitore

    FM IS

    CSA IS

    FM/CSA IS

  • Certificazione

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • A
  • A
  • A
    • Order code TU301-

      Giunto a compressione, filettato TU301

    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508

    • Order code TMT180-

      iTEMP TMT180, trasmett. da testa Pt100

      Trasmettitore di temperatura programma- bile da PC. Campo configurabile per T/R Pt100 Uscita analogica 4..20 mA tecnica a due fili. Comportamento in anomalia sec.NAMUR NE43 Per montaggio in testa sec. DIN EN50446 forma B. Listato UL. GL (German Lloyd) certificato marino.

    • Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Order code XPT0004-

      Kit ricambi coper. testa terminale TA30R

      Coperchio testa collegamento

  • A
    • Nr A Order code TA30H-

      Testa Terminale TA30H

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Versione: protezione esplosione. Coperchio: filettato, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia). Protezione Ex d/XP: IP66/67 (custodia).

    • Nr A Order code TA30R-

      Testa Terminale TA30R

      Fermo per morsettiera o trasmettitore da testa + display opzionale. Copertura: avvitato, finestra opzionale. Materiale: acciaio inossidabile 316L. Colore: Acciaio (senza rivestimento). Temperatura ambiente:. -50...85/130 OC (Display / standard). Protezione: IP66/68, NEMA4X; IP69K (custodia). :: Facile cablaggio attraverso semplice accessibilità. :: Design compatto e peso ridotto.

  • A
    • Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.

    • Order code TMT84-

      iTEMP TMT84, Trasmettitore da testa PA

      Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.

    • Order code TID10-

      Display per trasmettitore TID10

      ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.

    • Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.
