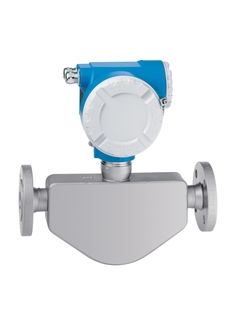

LPGmass
Misuratore di portata Coriolis

Misuratore di portata Coriolis - LPGmass ©Endress+Hauser

Misuratore di portata per il rifornimento e la distribuzione di carburante, con facile integrazione nel sistema

LPGmass è progettato per la misura della portata di GPL, per il carico e scarico degli autocarri. Il misuratore combina un sensore di temperatura integrato con funzioni intelligenti di conversione, fornendo correzione del volume direttamente in loco. LPGmass è la scelta preferita per gli integratori di sistemi, costruttori di skid e OEM.

  • Vantaggi

    • Sicurezza operativa eccellente – affidabile in condizioni ambientali estreme

    • Un minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione in economia di spazio - nessun tratto in ingresso/uscita

    • ...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Misura accurata del gas di petrolio liquefatto per il rifornimento e la distribuzione di carburante.

    Proprietà del dispositivo

    • Portate fino a...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Il misuratore di portata per applicazioni di rifornimento e distribuzione con semplice
    integrazione di sistema. Misure accurate in gas di petrolio liquefatto in applicazioni
    di rifornimento e distribuzione.

  • Caratteristiche

    Eccellente sicurezza operativa - affidabile in condizioni ambiente estreme.
    Meno punti di misura nel processo - misura di diverse variabili (portata,
    densità, temperatura). Installazione di ridotto ingombro – non richiede tratti
    in entrata/uscita. Portata fino a 45 000 kg/h (1654 lb/min). Calcolo della
    portata volumetrica secondo API tabella 53.

  • Caratteristiche del trasmettitore

    Funzionamento facile - dimensionato alle esigenze applicative. Veloce messa in servizio - dispositivi preconfigurati. Recupero automatico dei dati per la manutenzione. Custodia del trasmettitore robusta e ultra-compatta. Uscita impulsiva e Modbus RS485.

  • Diametro

    DN 8 ... 40 (³⁄₈ ... 1½")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Misura di portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta

  • Errore di misura massimo

    Portata massica (liquido): ±0,2%
    Portata volumetrica (liquidi): ±0,3%

  • Campo di misura

    0 … 45 000 kg/h (0 … 1650 lb/min)

  • Campo di pressione

    PN 40, Classe 300, 63K

  • Temperatura di processo

    –40 … +125 °C (–40 … +257 °F)

  • Temperatura ambiente

    –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Pressofusione in alluminio verniciato a polveri

  • Protezione elettronica

    Custodia IP67, Type 4x

  • Display / Operazione

    Senza controllo locale
    Configurazione eseguibile mediante tool operativi

  • Uscite

    Uscita impulsi/frequenza/contatto (passiva), impulsi sfasati

  • Ingressi

    Nessuno

  • Comunicazione

    Modbus RS485

  • Alimentazione

    10 … 30 V c.c.
    20 … 28 V c.a.

  • Approvazioni Ex

    ATEX, IECEx, NEC/CEC, FM, CSA, NEPSI, UL

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025), misura fiscale
    PED, CRN

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), transazioni commerciali

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1
