Misuratore di portata Coriolis LNGmass

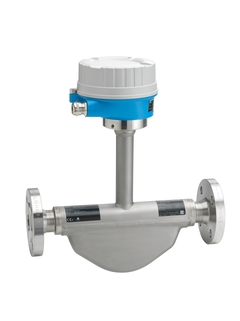

Immagine del flussimetro Coriolis LNGmass/D8LB per applicazioni di rifornimento di carburante ©Endress+Hauser

Principio di misura della portata massica Coriolis

Flussimetro per applicazioni di rifornimento con facile integrazione nel sistema

LNGmass è un flussometro Coriolis sviluppato appositamente per i dispenser, che garantisce la massima precisione e robustezza a temperature estreme fino a -196 °C (-321 °F). Grazie al design più compatto al mondo, il dispositivo può essere installato ovunque, anche negli spazi più ristretti, senza alcun problema. LNGmass non ha parti in movimento ed è quindi assolutamente esente da manutenzione.

  • Vantaggi

    • Sicurezza operativa eccellente: affidabile anche in condizioni ambientali estreme

    • Riduzione dei punti di misura nel processo: misura multivariabile (portata, densità, temperatura)

    • Installazione salvaspazio: senza tratti rettilinei in entrata e in uscita

    • ...

  • Campo applicativo

    • Il principio di misura funziona indipendentemente dalle proprietà fisiche del fluido come la viscosità o la densità.

    • Misura accurata dei gas criogenici nelle applicazioni di rifornimento di carburante

    Proprietà del dispositivo

    • Portate fino a 18 000...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Misuratore di portata per applicazioni di rifornimento con semplice integrazione di sistema. Misure accurate di gas criogenici in applicazioni di rifornimento.

  • Caratteristiche del sensore

    Eccellente sicurezza operativa - affidabile in condizioni ambiente estreme. Meno punti di misura nel processo - misura di diverse variabili (portata, densità, temperatura). Installazione di ridotto ingombro - non richiede tratti in entrata/uscita. Portata fino a 18 000 kg/h (660 lb/min). Temperatura del fluido fino a - 196 °C (-321 °F)
    .

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - tutte le funzionalità con il minimo ingombro. Messa in
    servizio veloce - dispositivi già configurati. Recupero automatico dei dati per la manutenzione
    . Custodia del trasmettitore robusta e compatta. Modbus RS485.

  • Diametro

    DN 8 … 25 (³⁄₈ ... 1")

  • Materiali delle parti bagnate

    Tubi di misura: 1.4539 (904L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata

  • Errore di misura massimo

    Portata massica (liquido): ±0,15%
    Portata volumetrica (liquido): ±0,15%
    (Condizioni di riferimento)

  • Campo di misura

    0 … 18 000 kg/h (0 … 660 lb/min)

  • Campo di pressione

    PN 40, Classe 300

  • Temperatura di processo

    –196 … +125 °C (–320 … +257 °F)

  • Temperatura ambiente

    –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestita

  • Protezione elettronica

    Custodia IP66/67, Type 4x

  • Display / Operazione

    Senza controllo locale
    Configurazione eseguibile mediante tool operativi

  • Uscite

    Nessuno

  • Ingressi

    Nessuno

  • Comunicazione

    Modbus RS485

  • Alimentazione

    20 … 30 V c.c.

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, EAC

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025)
    CRN

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture di taratura accreditate (secondo ISO/IEC 17025)

  • Certificati dei materiali

    Certificato Materiali 3.1

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit guarniz. custodia, compatto, Alu

      Per: Promass 100, Prosonic Flow E 100 / E Heat, CNGmass, LPGmass, LNGmass. Composto da: O-Ring 113,90 x 3,53 NBR per coperchio. Guarnizione EPDM per custodia / sensore.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass/Prosonic Flow 500 digital. Consists of: cover clamp, screw M4x16.

    • Nr 12 Order code 71276495

      Kit screw sealing, transm./sensor, alu

      Usage: Transmitter housing: CNGmass, LPGmass, LNGmass, Prosonic Flow E Heat, Sensor housing: Promag 400(C), (C) = generation index C. Consists of: cover clamp, screw sealing M4x16.
