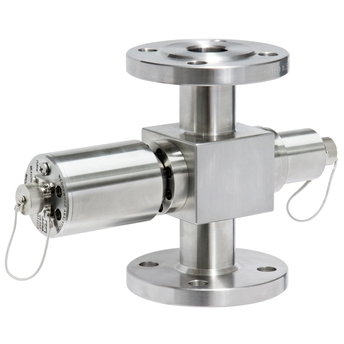

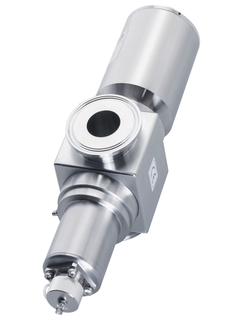

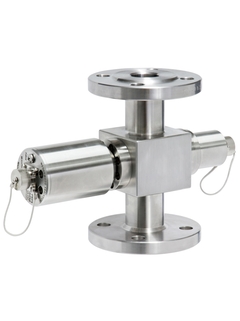

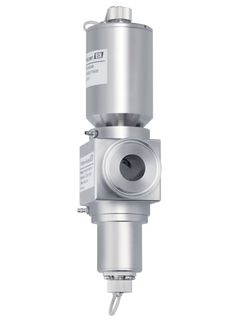

Sensore colorimetrico
OUSAF22

Sensore di assorbimento NIR/VIS per il monitoraggio del colore e della purezza

OUSAF22 è un sensore ottico per una precisa misura in linea del colore nei liquidi nella regione visibile dello spettro elettromagnetico. Misura le minime variazioni di colore, garantendo i più elevati standard di qualità dei prodotti. Inoltre, fornisce velocemente i valori in base a tutte le scale di colore standard, evitando campionamenti complicati e costosi. OUSAF22 è adatto a tutti i tipi di ambienti, dalle aree pericolose (ATEX, FM) ai processi igienici (CIP/SIP).

Aggiungi al carrello
Configurare
Dimensionare
I prezzi sono disponibili dopo accesso e configurazione

Confrontare

Componenti aggiuntivi

Memograph M RSG45

Salvataggio, visualizzazione, analisi e comunicazione
Maggiori informazioni
Confrontare
RNB130
Alimentatore per loop strumentali per guida DIN

Alimentatore per un sensore a 4 fili o un trasmettitore.
Maggiori informazioni
Confrontare
Ecograph T RSG35
Data Manager grafico universale

Registrazione senza carta, visualizzazione e monitoraggio contemporanei dei valori di processo.
Maggiori informazioni
Confrontare
RN221N
Barriera attiva con diagnostica HART® opzionale

Barriera attiva con alimentazione per la separazione sicura di circuiti di corrente 4...20 mA
Maggiori informazioni
Confrontare

Vantaggi
Monitoraggio accurato del colore e della purezza per una migliore qualità del prodotto
La misura diretta in linea evita costosi campionamenti e misure in laboratorio
Valori secondo scale cromatiche standard (APHA/Hazen, ecc.)
Sensore che richiede bassa...

Mostra di più
Monitoraggio accurato del colore e della purezza per una migliore qualità del prodotto
La misura diretta in linea evita costosi campionamenti e misure in laboratorio
Valori secondo scale cromatiche standard (APHA/Hazen, ecc.)
Sensore che richiede bassa manutenzione e garantisce lunga durata e funzionamento stabile
Eccezionale grado di filtraggio che garantisce massima linearità
Adatto a cicli di pulizia CIP e di sterilizzazione SIP

Approvato per uso in aree pericolose

Mostra di meno

Campo applicativo
Il sensore OUSAF22 misura il colore per:
• Controllo della qualità/Monitoraggio della purezza
• Dosaggio del colore
• Controllo della decolorazione
• Monitoraggio della distillazione

Questo lo rende adatto per molte industrie come:
• Industria...

Mostra di più
Il sensore OUSAF22 misura il colore per:
• Controllo della qualità/Monitoraggio della purezza
• Dosaggio del colore
• Controllo della decolorazione
• Monitoraggio della distillazione

Questo lo rende adatto per molte industrie come:
• Industria farmaceutica
• Chimica
• Alimentare
• Oil&Gas
• Trattamento delle acque

Misure di scala cromatica: APHA / Hazen, Pt, EBC, ASBC, ASTM, ICUMSA, Lovibond
Grazie a diverse approvazioni internazionali, come ad esempio ATEX e FM, il sensore è adatto per l'uso aree con pericolo di esplosione.

Mostra di meno

Caratteristiche e specifiche

Indietro

Details

Principio di misura

Colorimetria
Applicazione

Misura del colore (APHA/Hazen, EBC, ASBC, ASTM, ICUMSA, …)
Campo di misura

Da 0 a 2,5 AU
Materiale

Custodia del sensore: acciaio inox 316L
Temperatura di processo

Da 0 a 90 °C (da 32 a 194 °F) continuo

Max. 130 °C (266 °F) per 2 ore.
Pressione di processo

Max. 100 bar (1450 psi)
(a seconda del flusso attraverso l'armatura)
Certificazione Ex

ATEX II 2G Ex db IIC T5 Gb
FM Cl.1, Div. 1, Gruppo B, C, D.
Protezione d'ingresso

IP65 (NEMA4)

Mostra di più
Mostra di meno

Documenti / Manuali / Software

Tipo di download

Filtra

OUSAF22 Technical Information
Optical sensor combined with the OUA260 flow assembly for the
measurement of color concentrations

Informazioni tecniche (TI)
OUSAF22 Operating Instructions
Optical sensor for measuring color concentrations

Manuali operativi (BA)
Operating Instructions Model OUM980 / Model OUSAF22
Model OUM980 Photometric Analyzer/
Model OUSAF22 Dual Beam Inline Color Sensor- Analyzer/Sensor to measure
Spectral Absorbance

Manuali operativi (BA)
OUSAF12, OUSAF21, OUSAF22, OUSAF44, OUSAF46, OUSTF10 Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich Safety instructions for electrical apparatus for explosion-hazardous areas Conseils de sécurité pour matériels électriques destinés aux zones explosibles Safety Instructions
Safety instructions for electrical apparatus for explosion-hazardous
areas

Istruzioni per la sicurezza in aree Ex (XA)
Photomètres de process
Expertise en analyses physico-chimiques

Brochure di competenza (CP)

09/16

fr
Prozessphotometer
Kompetenz in der Flüssigkeitsanalyse

Brochure di competenza (CP)

09/16

Tedesco
Process photometers
Expertise in liquid analysis

Brochure di competenza (CP)

09/16

Inglese
Fotometri da processo
Esperti nell'analisi dei liquidi

Brochure di competenza (CP)

09/16

Italiano
Fotómetros para procesos
Experiencia en análisis de líquidos

Brochure di competenza (CP)

01/15

Spagnolo
C0362C In-line Sensor Provides Continuous Color Monitoring
OUSAF22 In-line maximizes in-line quality for optimum process and
product control and productivity

Esempi applicativi (CS)

06/10

Inglese
OUSAF22 Der Farbexperte
Optischer Sensor OUSAF22 für genaue Inline-Farbmessung in
Flüssigkeiten

Innovazioni (IN)

05/13

Tedesco
The color expert
Optical sensor OUSAF22 for precise inline color measurement in liquids

Innovazioni (IN)

05/13

Inglese
Absorbance, TURBIDITY AND TOTAL SUSPENDED SOLIDS, UV
Codice del prodotto: OUSAF12-, OUSAF21-, OUSAF22-, OUSAF44-, OUSTF10-
Numero Dichiarazione: HE_00272_01.16

Manufacturer Declaration

Tedesco , Inglese
Absorbance, Cell growth, TURBIDITY AND TOTAL SUSPENDED SOLIDS, UV
Codice del prodotto: OUSAF11-, OUSAF12-, OUSAF21-, OUSAF22-, OUSAF44-, OUSAF46-, OUSBT66-, OUSTF10-
Numero Dichiarazione: EC_00245_02.16

EU Declaration

Tedesco , Inglese , fr
Absorbance, TURBIDITY AND TOTAL SUSPENDED SOLIDS, UV
Codice del prodotto: OUSAF12-, OUSAF21-, OUSAF22-, OUSAF44-, OUSAF46-, OUSTF10-
Numero Dichiarazione: EC_00310_04.16

EU Declaration

Tedesco , Inglese , fr
Absorbance, TURBIDITY AND TOTAL SUSPENDED SOLIDS, UV
Codice del prodotto: CVM40-, OUSAF11-, OUSAF12-, OUSAF22-, OUSAF44-, OUSTF10-
Regione: Russia (TR CU)
Ente approvante: EAC
Numero di approvazione: TC BY_112 11.01. TP004 003 142

Miscellaneous

Russo
Absorbance, Cell growth, Liquiline
Codice del prodotto: CM44P-, OUSAF11-, OUSAF12-, OUSAF21-, OUSAF22-, OUSBT66-
Regione: Russia (TR CU)
Ente approvante: EAC
Numero di approvazione: RU D-DE.ML66.B.02048

Miscellaneous

Russo

Mostra di più
Mostra di meno

Accessori / Parti di ricambio

Cerca

Filtra

Order code

Specification

- Order code

  For further repair or spare part inquiries

  Mostra dettagli Nascondi dettagli
- Order code

  please contact your local

  Mostra dettagli Nascondi dettagli
- Order code

  E+H Sales- and serviceorganisation

  Mostra dettagli Nascondi dettagli
- Order code 71142977

  KIT OUSAFxx High Luminiscence Lamp

  Mostra dettagli Nascondi dettagli
- Order code 71142978

  KIT OUSAFxx Gas per lampada

  Mostra dettagli Nascondi dettagli
- Order code 71210161

  KIT OUSxFxx Connector Dust Cover

  Mostra dettagli Nascondi dettagli
