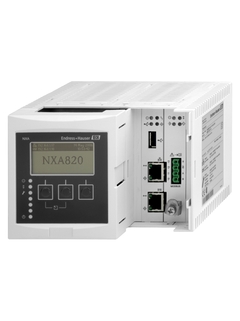

Tankvision Tank Scanner NXA820
Gestione delle scorte

Gestione delle scorte - Tankvision ©Endress+Hauser
Gestione delle scorte - Tankvision ©Endress+Hauser
  • Gestione delle scorte - Tankvision
  • Gestione delle scorte - Tankvision

Acquisisce dati da strumenti da campo

Tank Scanner NXA820 analizza i parametri provenienti dai tank gauge ed esegue calcoli relativi al serbatoio. Tankvision è un sistema di gestione delle scorte in serbatoi, gestito da un web browser standard che non richiede software di proprietà o specifiche licenze. Tankvision è basato su un'architettura distribuita su una rete locale (LAN). Grazie alla sua struttura modulare è ideale per i piccoli depositi di prodotti petroliferi con pochi serbatoi, ma anche per grandi raffinerie con centinaia di serbatoi da gestire.

Selezione Xpert
  • F
  • L
  • E
  • X

  • Prodotti semplici

  • Selezione, installazione e messa in funzione semplice

Eccellenza tecnica

Semplicità

  • Prodotti standard

  • Affidabilità, solidità e manutenzione ridotta

Eccellenza tecnica

Semplicità

  • Prodotti di fascia alta

  • Funzionalità e convenienza elevate

Eccellenza tecnica

Semplicità

  • Prodotti speciali

  • Progettati per applicazioni complesse

Eccellenza tecnica

Semplicità

Variabile

Selezioni FLEX Eccellenza tecnica Semplicità
  • F
  • L
  • E
  • X

Selezione Fundamental

Soddisfa le tue esigenze di misurazione di base

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Lean

Gestisci agevolmente i tuoi processi core

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Extended

Ottimizza i tuoi processi con tecnologie innovative

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Xpert

Controlla le tue applicazioni più impegnative

Eccellenza tecnica
Semplicità

Variabile

  • Sintesi delle specifiche

    • Ingresso

      Modbus RS485; V1; WM550

    • Uscita

      Ethernet; server OPC DA (installato su un PC separato)

Loading alternative products

Selezione rapida

Scegli tra le opzioni suggerite
Prezzo di vendita
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

NXA820
Mostra dettagli Nascondi dettagli
Mostra dettagli
Torna a Selezione rapida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Caricamento prezzo in corso
Prezzi momentaneamente non disponibili
from CHF 803.-
  • Add-on opzionali
Usa il configuratore individuale per continuare.
o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili

  • Vantaggi

    • Un robusto sistema operativo industriale con software integrato che garantisce elevata stabilità e disponibilità delle misure

    • Approvato per misure fiscali secondo NMi e PTB

    • Design modulare, facilmente adattabile a qualsiasi applicazione, può essere...

  • Campo applicativo

    Esegue la scansione dei parametri relativi ai serbatoi. Adatto per aree di stoccaggio di piccole dimensioni e per grandi raffinerie con centinaia serbatoi.

    • Temperatura ambiente: da -40 a + 60°C (da -40 a + 140°F)

    • Approvato per misure fiscali secondo NMi...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Interfaccia di comunicazione

  • Funzione

    Tank Scanner

    Acquisisce i dati dagli strumenti da campo (15 serbatoi con protocolli Modbus o WM550 e 10 con protocollo V1). Il web server integrato consente di visualizzare i dati in ingresso e i valori calcolati, e di configurare il dispositivo.

  • Ingresso

    Modbus RS485; V1; WM550

  • Uscita

    Ethernet; server OPC DA (installato su un PC separato)

  • Tipo di segnale in uscita del relè

    Relè di stato con corrente di commutazione:

    – 25 V c.c., 100 W

    – 250 V c.a., 4 A, 1000 VA

  • Alimentatore

    c.a.: 90...250 V c.a.

    c.c.: 10,5...32 V c.c.

  • Dimensioni (lxhxp)

    150x104x140 mm (5.9x4.1x5.5 in)

  • Configurazione

    Mediante web server

  • Principio di misura

    Livello radar

  • Caratteristica / Applicazione

    Tank Scanner

    Acquisisce dati da strumenti di campo (15 serbatoi con protocollo Modbus o WM550 e 10 con protocollo V1). Il server Web integrato consente all'utente di visualizzare i dati in entrata, nonché i valori calcolati e configurare il dispositivo.

Documenti / Manuali / Software

  • Tankvision NXA820, NXA821, NXA822

    Inventory Management System with completely integrated software for
    operation via standard web browser

    Informazioni tecniche (TI)
  • Tankvision NXA820, NXA821, NXA822 Technical Information

    Inventory Management System with completely integrated software for
    operation via standard web browser

    Informazioni tecniche (TI)
  • Tankvision NXA820, NXA821, NXA822

    Description of Instrument Functions
    Inventory Control

    Manuali operativi (BA)
  • Tankvision NXA820, NXA821, NXA822

    Operating Instructions
    Operator Manual

    Manuali operativi (BA)
  • Tankvision NXA820, NXA821, NXA822 Description of Instrument Functions

    Inventory Management System with completely integrated software for
    operation via standard web browser

    Manuali operativi (BA)
  • Tankvision NXA820, NXA821, NXA822 Operating Instructions

    Inventory Management System with completely integrated software for
    operation via standard web browser

    Manuali operativi (BA)
  • Tankvision NXA820, NXA821, NXA822

    Operating Instructions
    System Description

    Manuali operativi (BA)
  • Tankvision NXA820 OPC Server

    Operating Instructions
    User Manual

    Manuali operativi (BA)
  • Tankvision NXA820, NXA821, NXA822 Operating Instructions

    Installation Instructions

    Manuali operativi (BA)
  • Electronics basic version and PC boards Installation Instructions

    Prosonic S FMU9x; Tankvision NXA20, NXA82x

    Istruzioni per l'installazione (EA)
  • Terminal set Installation instruction

    NXA820, NXA821, NXA822

    Istruzioni per l'installazione (EA)
  • Tankvision NXA820, NXA821

    NMi Test certificate
    TC7445 revision 8

    Certificati (ZE)
  • Tankvision NXA820, NXA821

    PTB Bauartzulassung

    Certificati (ZE)
  • Tankvision NXA820, NXA821, NXA822 Manufacturer Information for users regarding software updates (NE53)

    Software version V01.01.01

    Informazioni del produttore (MI)
  • Tank Gauging

    Система коммерческого и оперативного учета продуктов
    в резервуарных парках.

    Brochure di competenza (CP)
    07/15
    Russo
  • Tankvision

    Codice del prodotto: NXA820-
    Numero Dichiarazione: HE_00857_01.17
    Specifiche del produttore: RoHS

    Manufacturer Declaration
    Cinese
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-, NXA822-

    EU Declaration
    Tedesco , Inglese , French
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-, NXA822-
    Numero Dichiarazione: EC12016A

    EU Declaration
    Inglese
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-, NXA822-
    Regione: Russia (Declaration of Conformity), Russia (TR CU)
    Ente approvante: EAC
    Numero di approvazione: RU D-DE.MO10.B.05286

    Miscellaneous
    Russo
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-
    Regione: France
    Numero di approvazione: LNE-33376

    Metrology
    French
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-
    Regione: Europe
    Ente approvante: PTB
    Numero di approvazione: PTB4.454-08.10

    Metrology
    Tedesco , Inglese
  • Micropilot S, SYSTEM, Tankvision, TERMINALVISION

    Codice del prodotto: FMR532-, FMR540-, NMS5-, NMS7-, NMT539-, NRF590-, NXA20-, NXA820-, NXA85-
    Regione: Russia (GOST)
    Ente approvante: Rosstandart
    Numero di approvazione: DE.C.29.004.A_66368

    Metrology
    Russo
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-
    Regione: Europe
    Ente approvante: PTB
    Numero di approvazione: DE-16-M-PTB-0109

    Metrology
    Tedesco
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-
    Regione: Europe
    Ente approvante: NMI
    Numero di approvazione: DE-16-M-PTB-0109

    Metrology
    Tedesco
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-
    Regione: Europe
    Ente approvante: NMI
    Numero di approvazione: TC7445R6

    Metrology
    Inglese
  • SYSTEM, Tankvision

    Codice del prodotto: NMS5-, NMS7-, NMT532-, NMT539-, NRF560-, NXA820-, NXA821-, NXA822-
    Regione: Bulgaria
    Ente approvante: BIM (Bulgarian Institude of Metrology)
    Numero di approvazione: 12.04.4968

    Metrology
    Bulgaro
  • Tankvision

    Codice del prodotto: NXA20-, NXA820-, NXA821-
    Regione: Europe
    Ente approvante: PTB
    Numero di approvazione: DE-16-M-PTB-0109

    Metrology
    Tedesco , Inglese
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-, NXA822-
    Regione: Belarus
    Ente approvante: BEL
    Numero di approvazione: 11777

    Metrology
    Russo
  • Micropilot S, SYSTEM, Tankvision

    Codice del prodotto: FMR530-, FMR532-, FMR533-, FMR540-, NMT532-, NMT539-, NRF590-, NXA820-, NXA821-, NXA822-
    Regione: Bulgaria
    Ente approvante: BIM (Bulgarian Institude of Metrology)
    Numero di approvazione: 12.03.4963

    Metrology
    Bulgaro
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-
    Regione: Europe
    Ente approvante: NMI
    Numero di approvazione: TC7445R9

    Metrology
    Inglese
  • Tankvision

    Codice del prodotto: NXA820-, NXA821-, NXA822-
    Regione: Bulgaria
    Numero di approvazione: AY-OTCU-107

    Metrology
  • Product Family: Tankvision

    Codice del prodotto: NXA820-, NXA821-
    Regione: Europe
    Ente approvante: NMI
    Numero di approvazione: TC7445

    Metrology
    Inglese , Olandese

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 71071922

      Terminal set NXA820/821/822

      Composto da: 1x terminale 2 poli, 16A. 2x terminale 3 poli, 16A. 1x terminale 3 poli, 12A. 1x terminale 4 poli, 12A. Utilizzo: NXA820/NXA821/NXA822.

    • Order code 71354876

      Scheda PC alimentazione AC

      Per: FMU90/FMU95, NXA20, NXA820/NXA821/NXA822.
