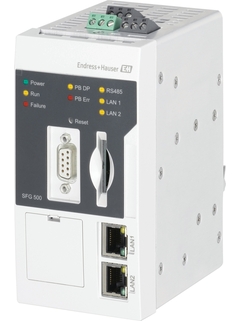

Gateway intelligente Ethernet/PROFIBUS Fieldgate SFG500

© Endress+Hauser
© Endress+Hauser
© Endress+Hauser

Scoprite come Fieldgate SFG500 e la memory card Fieldgate Module SFM500 lavorano insieme per fornire il monitoraggio dei dispositivi intelligenti in una rete PROFIBUS.

© Endress+Hauser
© Endress+Hauser
© Endress+Hauser
© Endress+Hauser
© Endress+Hauser
© Endress+Hauser
© Endress+Hauser
© Endress+Hauser
© Endress+Hauser

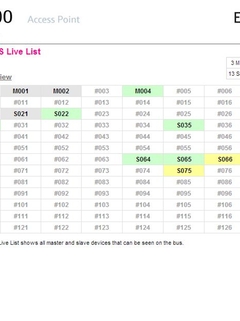

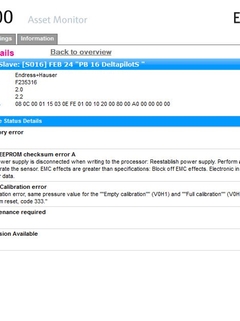

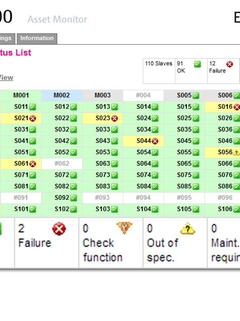

Accesso parallelo alle reti PROFIBUS, monitoraggio dello stato dei dispositivi PROFIBUS e HART

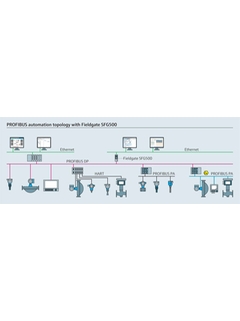

Fieldgate SFG500 è un componente di sistema che fornisce una via di accesso indipendente ad una rete PROFIBUS. Può essere utilizzato in una varietà di applicazioni supportate da modalità operative specifiche.

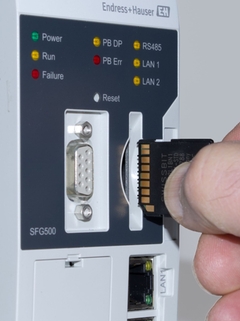

Fieldgate SFG500 può essere utilizzato in una varietà di applicazioni supportate da modalità operative specifiche Le modalità operative vengono determinate mediante l'uso di una scheda di memoria opzionale (Fieldgate Module SFM500).

  • Vantaggi

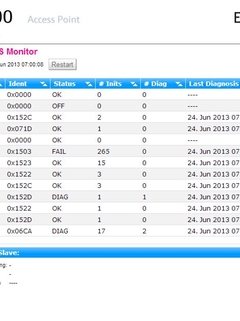

    • Listener PROFIBUS e Master Class 2: si integra automaticamente in una rete PROFIBUS e trova tutti i dispositivi collegati

    • Supporto HART tramite PROFIBUS: supporto per i dispositivi HART e diagnostica del dispositivo.

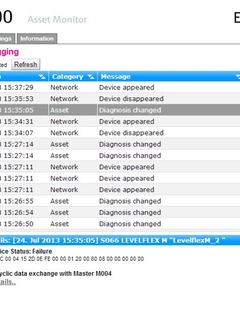

    • Observer PROFIBUS: controlla il...

  • Campo applicativo

    Senza una scheda di memoria, Fieldgate SFG500 funziona come punto di accesso dell'impianto. In questo caso, agisce come un gateway Ethernet con PROFIBUS Master Class 2 adattabile con capacità di supportare applicazioni host di asset management dell'...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Fieldgate

  • Funzione

    Gateway Ethernet/PROFIBUS DP con web server integrato

  • Ingresso

    PROFIBUS DP/V1, Master classe II, Listener

  • Uscita

    Ethernet 10Base-T/100Base-TX

  • Alimentatore

    18 … 36 V c.c.

  • Dimensioni (lxhxp)

    142.0x70.0x 114.0 mm; (5.6x2.8x 4.5")

  • Interfaccia di comunicazione

    Web server, mediante web browser standard

  • Configurazione

    Mediante web server

  • Certificati

    TÜV NRTL secondo EN/IEC/UL/CAN/CSA C22.2-No. 61010-1

    CE secondo EN/IEC 61131-2: 2007

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 71116672

      Fieldgate SFG500

      Impianto Access Point per PROFIBUS. Modalità base Ethernet Gateway con web server integrato e flessibile Master PROFIBUS Cl.2 per la comunicazione con dispositivi PROFIBUS. Opzioni avanzate e modalità operative richiedono il modulo Fieldgate SFM500.

    • Order code

      Unit is not repairable.

    • Order code SFM500-

      Fieldgate Modulo SFM500

      Modulo di memoria con firmware specifico per Fieldgate SFG 500
