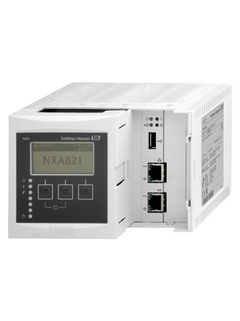

Tankvision Data Concentrator NXA821
Gestione delle scorte

Gestione delle scorte - Tankvision ©Endress+Hauser

Consolida i dati provenienti da Tank Scanner

Data Concentrator NXA821 riassume i dati provenienti da vari Tank Scanner NXA820 ed è parte del sistema Tankvision. Tankvision è un sistema di gestione delle scorte in serbatoi, gestito da un web browser standard che non richiede software di proprietà o specifiche licenze. Tankvision è basato su un'architettura distribuita su una rete locale (LAN). Grazie alla sua struttura modulare è ideale per i piccoli depositi di prodotti petroliferi con pochi serbatoi, ma anche per grandi raffinerie con centinaia di serbatoi da gestire.

  • Vantaggi

    • Un robusto sistema operativo industriale con software integrato che garantisce elevata stabilità e disponibilità delle misure

    • Approvato per misure fiscali secondo NMi e PTB

    • Design modulare, facilmente adattabile a qualsiasi applicazione, può essere...

  • Campo applicativo

    Riassume i dati provenienti da diversi Tank Scanner NXA820. Adatto per aree di stoccaggio di dimensioni ridotte, cos' come per grandi raffinerie con centinaia serbatoi.

    • Temperatura ambiente: da -40 a + 60°C (da -40 a + 140°F)

    • Approvato per misure...

Details

  • Principio di misura

    Livello radar

  • Caratteristica / Applicazione

    Concentratore di dati

    Consolidare i dati da Tankvision NXA820 collegato. È possibile assegnare fino a 10 scanner a un concentratore di dati (fino a 150 serbatoi). Il server Web integrato consente all'utente di visualizzare i dati in ingresso, nonché i valori calcolati e configurare il dispositivo.

  • Principio di misura

    Interfaccia di comunicazione

  • Funzione

    Data Concentrator

    Consolidare i dati provenienti dai Tank Scanner NXA820 collegati. Fino a 6 Tank Scanner possono essere assegnati a un Data Concentrator (fino a 90 serbatoi). Il server web incorporato consente all'utente di visualizzare i dati in ingresso e i valori calcolati e di configurare il dispositivo.

  • Ingresso

    Connessione a NXA820

  • Uscita

    Ethernet; porta per stampante seriale conforme a PTB

  • Tipo di segnale in uscita del relè

    Relè di stato con alimentazione di commutazione:

    - 25 VDC, 100 W

    - 250 VAC, 4 A, 1000VA

  • Alimentatore

    c.a.: 90...250 V c.a.

    c.c.: 10,5...32 V c.c.

  • Dimensioni (lxhxp)

    150x104x140 mm (5.9x4.1x5.5 in)

  • Configurazione

    Mediante web server

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 71071922

      Terminal set NXA820/821/822

      Consists of: 1x terminal 2-pole, 16A. 2x terminal 3-pole, 16A. 1x terminal 3-pole, 12A. 1x terminal 4-pole, 12A. Usage: NXA820/NXA821/NXA822.

    • Order code 71354876

      Scheda PC alimentazione AC

      Per: FMU90/FMU95, NXA20, NXA820/NXA821/NXA822.
