iTHERM TT411
Tubo di protezione

©Endress+Hauser
©Endress+Hauser
©Endress+Hauser
©Endress+Hauser

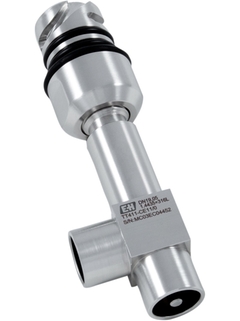

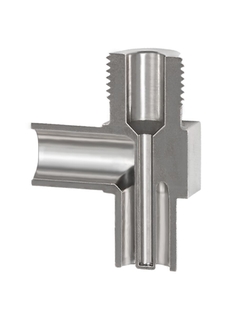

Elementi Tee and Elbow con design igienico all'avanguardia ©Endress+Hauser
  • Elementi Tee and Elbow con design igienico all'avanguardia

Sviluppato per applicazioni igieniche e asettiche dell'industria alimentare, delle bevande e farmaceutica.

Soprattutto per impieghi in tubi igienici o asettici, container o serbatoi, anche con lunghezze di immersione molto ridotte. Possiede requisiti di protezione da agenti chimici e fisici superiori a quelli del sensore di temperatura. Adatto idealmente per tutti i punti di misura in processi chiusi, che richiedono tarature periodiche con sostituzione dell'inserto.

  • Prodotti semplici

  • Selezione, installazione e messa in funzione semplice

Eccellenza tecnica

Semplicità

  • Prodotti standard

  • Affidabilità, solidità e manutenzione ridotta

Eccellenza tecnica

Semplicità

  • Prodotti di fascia alta

  • Funzionalità e convenienza elevate

Eccellenza tecnica

Semplicità

  • Prodotti speciali

  • Progettati per applicazioni complesse

Eccellenza tecnica

Semplicità

Variabile

Selezioni FLEX Eccellenza tecnica Semplicità
  • F
  • L
  • E
  • X

Selezione Fundamental

Soddisfa le tue esigenze di misurazione di base

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Lean

Gestisci agevolmente i tuoi processi core

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Extended

Ottimizza i tuoi processi con tecnologie innovative

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Xpert

Controlla le tue applicazioni più impegnative

Eccellenza tecnica
Semplicità

Variabile

  • Sintesi delle specifiche

    • Max pressione di processo a 20°C

      40 bar (580 psi)

    • Lunghezza standard (mm)

      4000 mm (157.48")

    • Lunghezza su richiesta (mm)

      Non definito

Selezione rapida

Scegli tra le opzioni suggerite
Prezzo di vendita
    -- selected coding
    -- selected label
    99.999,00
    <%label%>
    -- selected coding
    -- selected label
    99.999,00
    <%feature%>
  • Process Connection
      <%label%>
      99.999,00
      <%label%>
      99.999,00

  • <%message%>

TT411
Mostra dettagli Nascondi dettagli
Mostra dettagli
Torna a Selezione rapida
  • <%feature%>
    <%coding%>
    <%label%>
pc
Caricamento prezzo in corso
Prezzi momentaneamente non disponibili
from CHF 803.-
  • Add-on opzionali
Usa il configuratore individuale per continuare.
o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili

  • Vantaggi

    • iTHERM QuickNeck: risparmio di tempo e riduzione dei costi grazie alla semplicità di taratura dell'inserto, senza necessità di utensili

    • Più di 50 connessioni al processo igieniche

    • Portafoglio completo, con versioni metriche e imperiali

    • Certificazione...

  • Campo applicativo

    Appositamente progettato per l'uso in applicazioni igieniche e asettiche nei settori alimentare e farmaceutico

    • Campo di pressione fino a 40 bar (580 psi)

    • Per maggiori requisiti di protezione del sensore di temperatura relativi agli effetti fisici e chimici

    • Per l'uso in tubazioni, vasche o serbatoi

    • Ideale per tutti i punti di misura che richiedono una...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pozzetto assemblato

  • Caratteristica / Applicazione

    tipo metrico

    costruzione igienica/asettica (3-A®, EHEDG, ASME BPE, FDA)

    connessioni al processo igieniche

    QuickNeck per semplice ed economica ritaratura

  • Collegamento da testa

    QuickNeck

    filettatura maschio:

    M24x1.5

    G3/8"

  • Lunghezza standard (mm)

    4000 mm (157.48")

  • Lunghezza su richiesta (mm)

    Non definito

  • Attacco al processo

    adattatore a pressione

    adattatore a saldare

    connessioni clamp secondo ISO2852

    raccordo tubo avvitato secondo DIN 11851

    raccordo tubo avvitato asettico secondo DIN 11864-1

    sistema di tenuta metallico

    filettatura secondo ISO 228 per adattatore Liquiphant

    APV Inline

    Varivent

    Ingold

    SMS 1147

    Neumo Biocontrol

    Elementi a T e angolari DIN11865

  • Diametro (mm) del tubo del pozzetto termometrico

    6,0 mm (0,24")

    9,0 mm (0,35")

    12,7 mm (0,5")

  • Materiale parti bagnate

    1.4435 delta-ferrite < 1%

    316L

  • Finitura parti bagnate (Ra)

    < 0,76 μm (29,92 μin)

    < 0,38 μm (14,96 μin)

    < 0,38 μm (14,96 μin) elettrolucudato

  • Forma della punta

    dritto

    ridotto

    rastremato

  • Range temperatura

    -200 … 650 °C (-328 … 1202 °F)

  • Max pressione di processo a 20°C

    40 bar (580 psi)

  • Max pressione di processo a 400°C

    dipende dalla connessione al processo

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code

      The unit is not repairable

    • Order code 60017887

      Adatt FP Ingold d.25x50 1.4435

    • Order code 52018765

      Adattatore a saldare G3/4 d=50, 316L,3.1

      Attacco al processo montaggio a filo Materiale 316L. Certificato di conformità materiale EN10204-3.1 Guarnizione: O-ring Silicone FDA, EHEDG, conforme a 3-A FMI51, FTI51, FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, QMW43, 11371. Per: TMT35

    • Order code 52028295

      Weld-in adapter G3/4, d=29, 316L, 3.1

      Attacco al processo montaggio a filo Materiale: 316L, conforme FDA, EHEDG Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per:FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33,QMW43.

    • Order code 71405560

      Weld in adapter M12x1.5 1.4435/316L

    • Order code 71424800

      G1/2 adattat. a saldare metello-metallo

      per il collegamento con filettatura femmina G1/2". Materiale 316L/1.4435. 2x foro rilevamento perdite.

    • Order code 52021717

      O-ring 14.9x2.7 VMQ, FDA, 5 pcs.

      Materiale: silicone VMQ 75. Per: Adattatore a saldare G3/4, 316L, (71258355) montaggio su serbatoio, (71258357) montaggio su tubo, montaggio ad incasso, FTL31/FTL33, FTW23/FTWW33, QMW43, Adattatore a saldare G3/4, 316L, 3.1, (52018765) montaggio su serbatoio, (52028295) montaggio su tubo, montaggio ad incasso, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52001052

      Adattatore a saldare G3/4, d=55, 316L

      Attacco al processo Flush mount. Materiale: 316L O-ring in silicone. Approvazione FDA, EHEDG, 3A conforme. Per: FTL50/FTL50H, FTL80, QMW43. Per: TMR35.

    • Order code 52011897

      ADATTATORE G3/4" d=55 PER FTL50/51/H

      con attacco al processo GQ2. Materiale: AISI 316L O-ring in silicone. Certificato di ispezione 3.1.B EN 10204 per parti a saldare 1.4435 Per: FTL50/FTL50H, FTL80, QMW43. Per: TMR35.

    • Order code 52014473

      O-ring 21,89x2,62 VMQ, FDA, 5 pezzi

      Materiale: silicone VMQ 70. Per adattatore a saldare G3/4, 316L (52001052) flush mount, 316L, 3.1 (52011897) flush mount, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Order code 52001051

      Adattatore a saldare G1, d=60, 316L

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring. Approvazione FDA, EHEDG, 3A. Per: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. Per: TM401/TM411, TMR35.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per: FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35, QMW43. Per: TM401/TM411, TMR35.

    • Order code 71093129

      Weld-in adapter G1, d=53, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Cert. ispezione EN10204-3.1 Guarnizione: silicone O-ring Conforme FDA, EHEDG, 3-A. Per:FMI51/FMI52, FTI51/FTI52, FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTL330H/FTL330L, FTW23, FTW33, PMP135, PTP35, QMW43.

    • Order code 52014472

      O-ring 28,17x3,53 VMQ, FDA, 5 pcs.

      Materiale: Silicone VMQ 70. Per: adattatore a saldare G1 316L, (52001051) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 316L, 3.1, (52011896) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, manicotto di scorrimento FTM21

    • Order code 52001221

      Adattat. a saldare G1, orientabile, 316L

      Attacco al processo montaggio a filo. Materiale: 316L Liquiphant regolabile Guarnizione: Silicone Approvazione FDA, EHEDG, 3-A. Per: FTL20/FTL20H, FTL330H/330L, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/81.

    • Order code 52011898

      Weld-in adapter G1, adjustable,316L 3.1

      Attacco al processo montaggio a filo Liquiphant è regolabile. Materiale: 316L Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per: FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81.

    • Order code 52014424

      Profile gasket 29x36x3,7, FDA, 5pcs.

      Materiale: silicone VMQ. FDA. Per: weld-in adapter G1, adjustable, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: weld-in adapter G1, adjustable, 316L (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: process connection flush mounted, FTL50H/FTL51H. Per: weld-in adapter G1, adjustable, FTL330H/FTL330L/FTL20H, FTL31/FTL33.
