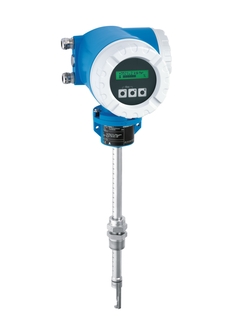

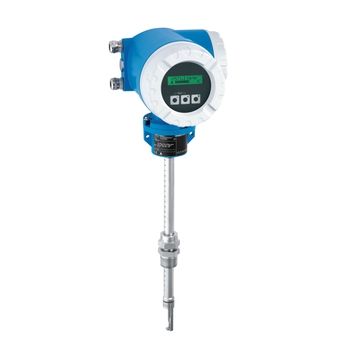

Proline t-mass 65I
Misuratore di portata massica

Proline t-mass 65I
Misuratore di portata massica ©Endress+Hauser

Misuratore di portata dalle grandi prestazioni, con adattamento dinamico alle variazioni di processo

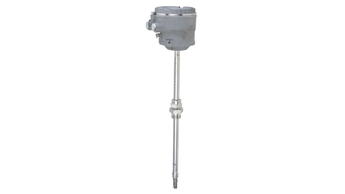

Il dispositivo in linea t-mass 65I è stato sviluppato specificatamente per la misura di portata massica diretta di gas industriali e aria compressa. Con dinamica di misura tipicamente di 100:1, può rilevare con accuratezza la portata operativa e le perdite di rete. Integra un software dedicato, che consente l'impostazione di fino a 20 tipi di gas liberamente selezionabili. La versione t-mass 65I a inserzione è adatta per grandi tubazioni o condotte di ventilazione rettangolari.

  • Vantaggi

    • Misura di gas puri e miscele di gas in tubazioni a sezione circolare o rettangolare

    • Prestazioni eccellenti: accuratezza e ripetibilità elevate per un'ampia gamma di gas di servizio e di processo

    • Misure economiche: semplicità di installazione, perdita di...

  • Campo applicativo

    • Questo principio di misura è caratterizzato da un campo di misura liberamente impostabile e dalla misura diretta della portata in massa

    • Misura di gas e miscele di gas in tubature circolari o canali rettangolari.

    Caratteristiche del dispositivo

    • Versione...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Dispersione termica

  • Caratteristiche principali

    Misuratore di portata massica per applicazioni standard con gas singolo o miscela di gas; tipo a inserzione

  • Caratteristiche

    S-DAT, T-DAT
    Configurazione rapida
    Compensazione dinamica della temperatura
    20 gas impostabili
    Miscela di gas programmabili
    Ingresso di pressione esterno
    2 totalizzatori
    Per tubo circolare o condotto rettangolare

  • Caratteristiche del trasmettitore

    Configurazione flessibile dello strumento in funzione dell’applicazione grazie alla funzione "Gas Engine" integrata. Per applicazioni complesse - miscele di gas definibili dall'utente, elevata ripetibilità e precisione. Recupero automatico dei dati durante la manutenzione. Dispositivo in versione compatta o separata. 4-20 mA HART, PROFIBUS PA/DP, Modbus RS485, FF.

  • Diametro

    DN 80 … 1500
    3"… 60"

  • Materiali delle parti bagnate

    Trasduttore: 1.4404 (316L); Alloy C22, 2.4602 (UNS N06022)
    Tubo di inserzione: 1.4404 (316/316L); Alloy C22, 2.4602 (su richiesta)
    Protezione per trasduttore: 1.4404 (316L)
    Raccordo a compressione: 1.4404 (316/316L)
    Ferrule: PEEK 450G, PVDF
    Guarnizioni: EPDM, Kalrez 6375, Nitrile e 316/316L

  • Variabili misurate

    Portata massica, temperatura, portata volumetrica, portata di energia

  • Errore di misura massimo

    Massa: ±1,5%

  • Campo di misura

    In base al gas e alle condizioni di processo

  • Campo di pressione

    -0.5 ... 20 barg
    -7.25 ... 290 psig

  • Temperatura di processo

    -40 ... +130 °C
    -40 ... +266 °F

  • Temperatura ambiente

    -20 °C...+60 °C (-4 °F...+140 °F)
    Opzionale: -40 °C...+60 °C (-40 °F...+140 °F)

  • Materiale della custodia del trasmettitore

    Custodia del trasmettitore:
    Compatta: alluminio pressofuso con verniciatura a polvere
    Da parete: alluminio pressofuso con verniciatura a polvere
    Separata da campo: alluminio pressofuso con verniciatura a polvere
    Vano collegamenti (versione separata): alluminio pressofuso con verniciatura a polvere

  • Protezione elettronica

    IP67
    NEMA 4x

  • Display / Operazione

    LCD a due righe retroilluminato, alfanumerico (16 caratteri)
    Pulsanti

  • Uscite

    2 x 0/4-20 mA
    Impulsi/frequenza (1KHz, attivo/passivo)
    2 relè Stato

  • Ingressi

    Stato
    0/4-20mA

  • Comunicazione

    Profibus DP, Profibus PA, Foundation Fieldbus, Modbus

  • Alimentazione

    85...260 V c.a., 45...65 Hz
    20...55 V c.a., 45...65 Hz
    16...62 V c.c.

  • Approvazioni Ex

    ATEX, FM, CSA, NEPSI

  • Sicurezza del prodotto

    CE, C-Tick, marchio EAC
