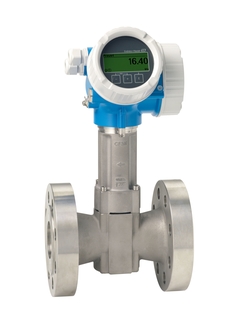

Proline Prowirl O 200 / 7O2B

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Vortice

  • Caratteristiche principali

    Misuratore di portata con sensore di alta pressione, disponibile in versione compatta o separata. Misurazione di temperatura integrata fino a PN 160 (Classe 600). Strumento specifico per applicazioni con altissime pressioni di processo.

  • Caratteristiche

    Massima integrità meccanica per misure di portata – tubo di misura in materiale speciale. Alta disponibilità – robustezza collaudata, resistenza a vibrazioni, sbalzi di temperatura e colpi d'ariete. Non necessita di manutenzione – taratura a vita. Pressione di processo fino a PN 250 (Classe 1500). Sensore DSC in titanio (PN > 160 bar/Cl.600).

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivo semplificato – vano connessioni separato. Funzionamento sicuro – nessuna necessità di aprire lo strumento grazie al display con Touch Control, retroilluminazione. Funzione di verifica integrata – Heartbeat Technology. Modulo display con funzione di trasferimento dati. Robusta custodia a due camere.

  • Diametro

    DN 15...150 (½...6")

  • Materiali delle parti bagnate

    Misuratore: 1.4408 (CF3M); 1.4571 simile a 316Ti Sensore DSC: UNS N07718 simile ad Alloy 718, 2.4668; titanio grado 5 simile a 3.7165
    Connessione: 1.4408 (CF3M); 1.4571 simile a F316 Ti; F316/F316L simile a
    1.4404

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica compensata, portata di energia, differenza di portata di energia, temperatura

  • Errore di misura massimo

    Portata volumetrica (liquidi): ±0,75 %
    Portata volumetrica (vapore, gas): ±1,00 %
    Portata massica (liquidi): ±0,85%
    Portata massica (vapore, gas): ±1,7 %

  • Campo di misura

    Liquidi: 0,16...545 m³/h (0.09...321 ft³/min)
    a seconda del fluido: acqua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapore, gas: 2...7262 m³/h (1.18...4274 ft³/min)
    a seconda del fluido: vapore con 180 °C, 10 bar a (356 °F, 145 psi a); aria
    con 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Campo di pressione

    PN 250, Classe 1500, 40K

  • Temperatura di processo

    PN 63...160, Classe 600: –200...+400 °C (–328...+752 °F)
    PN 250, Classe 900 ... 1 500: –50...+400 °C (–58...+752 °F)

  • Temperatura ambiente

    Versione compatta (standard): –40...+80 °C (–40...+176 °F)
    Versione compatta (opzione): –50...+80 °C (–58...+176 °F)
    Versione separata (standard): –40...+85 °C (–40...+185 °F)
    Versione separata (opzione): –50...+85 °C (–58...+185 °F)

  • Materiale del corpo del sensore

    Vano collegamenti del sensore: AlSi10Mg, con rivestimento; 1.4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, coated; 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4X
    Sensore versione separata: IP66/67, custodia Type 4X
    Trasmettitore versione separata: IP66/67, custodia Type 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi
    Disponibile display separato

  • Uscite

    4‐20 mA HART (passiva)
    4‐20 mA (passiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    4‐20 mA (passive)

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    c.c. 12...35 V (4‐20 mA HART con/senza uscita impulsi/frequenza/stato)
    c.c. 12...30 V (4‐20 mA HART, 4‐20 mA)
    c.c. 12...35 V (4‐20 mA HART, uscita impulsi/frequenza/stato, ingresso 4‐20 mA)
    c.c. 9...32 V (PROFIBUS PA, uscita impulsi/frequenza/stato)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025), NAMUR,
    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta); solo Classe 900/1500: prova di saldatura secondo ISO 15614‐1, simile ad ASME IX (su richiesta)

  • Principio di misura

    Vortice

  • Caratteristiche principali

    Misuratore di portata con sensore di alta pressione, disponibile in versione compatta o separata. Misura di temperatura integrata fino a PN 160 (Classe 600). Lo specialista per applicazioni con pressioni di processo molto elevate.

  • Caratteristiche

    Massima integrità meccanica per la misura di portata - tubo di misura in materiale speciale. Elevata disponibilità - resistenza comprovata a vibrazioni, shock termici e colpi d'ariete. Nessuna manutenzione - taratura a vita. Pressione di processo fino a PN 250 (classe 1500). Sensore DSC in titanio (PN> 160 bar/Cl. 600).

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivo economico - vano connessioni separato. Operatività sicura - non è necessario aprire il dispositivo grazie a display con touch control e retroilluminazione. Verifica integrata - tecnologia Heartbeat. Display con funzione di trasferimento dei dati. Robusta custodia a due vani.

  • Diametro

    DN 15 ... 150 (½ ... 6")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4408 (CF3M); 1.4571 simile al sensore 316Ti DSC: UNS N07718 simile ad Alloy 718, 2.4668; titanio grado 5 simile a 3.7165
    Connessione: 1.4408 (CF3M); 1.4571 simile a F316 Ti; F316/F316L simile a 1.4404

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica compensata, portata di energia, differenza flusso di calore, temperatura

  • Errore di misura massimo

    Portata volumetrica (liquido): ±0,75%
    Portata volumetrica (vapore, gas): ±1,00%
    Portata massica (liquido): ±0,85%
    Portata massica (vapore, gas): ±1,7%

  • Campo di misura

    Liquidi: 0,16 ... 545 m³/h (0.09 ... 321 ft³/min)
    Dipende dal fluido: acqua con 1 bar a 20 °C (14.5 psi a, 68 °F)
    Vapore, gas: 2 ... 7262 m³/h (1.18 ... 4274 ft³/min)
    Dipende dal fluido: vapore a 180 °C, 10 bar a (356 °F, 145 psi a); aria con 25 °C, 4.4 bar a (77 °F, 63,8 psi a)

  • Campo di pressione

    PN 250, Classe 1500, 40K

  • Temperatura di processo

    PN 63 … 160, Classe 600: –200 … +400 °C (–328 … +752 °F)
    PN 250, Classe 900 … 1500: –50 … +400 °C (–58 … +752 °F)

  • Temperatura ambiente

    Versione compatta (standard): -40 ... +80 °C (-40 ... +176 °F)
    Versione compatta (opzionale): -50 ... +80° C (-58 a +176° F)
    Versione separata (standard): -40 ... +85° C (-40 ... 185° F)
    Versione separata (opzionale): -50 ... +85 °C ( -58 ... 185° F)

  • Materiale del corpo del sensore

    Custodia di connessione del sensore: AlSi10Mg, rivestita; 1.4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestita; 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4x
    Sensore in versione separata: IP66/67, custodia Type 4x
    Trasmettitore in versione separata: IP66/67, custodia Type 4x

  • Display / Operazione

    Display a 4 righe retroilluminato con touch control (controllo dall'esterno)
    Configurazione eseguibile mediante display locale e tool operativi
    Disponibile display separato

  • Uscite

    4-20 mA HART (passiva)
    4-20 mA (passiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    4‐20 mA (passiva)

  • Comunicazione

    HART, PROFIBUS PA, Fieldbus Foundation

  • Alimentazione

    12 ... 35 V c.c. (4-20 mA HART con/senza uscita impulsi/frequenza/contatto)
    12 ... 30 V c.c. (4-20 mA HART, 4-20 mA)
    12 ... 35 V c.c. (4 -20 mA HART,uscita impulsi/frequenza/contatto, ingresso 4-20 mA)
    9 ... 32 V c.c. (PROFIBUS PA, uscita impulsi/frequenza/contatto)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, EAC

  • Altri certificati e approvazioni

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni di sicurezza conformi alla norma IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta); solo Classe 900/1500: prova di saldatura secondo ISO 15614‐1, simile ad ASME IX (su richiesta)

  • Principio di misura

    Vortice

  • Caratteristiche principali

    Misuratore di portata con sensore di alta pressione, disponibile in versione compatta o separata. Misurazione di temperatura integrata fino a PN 160 (Classe 600). Strumento specifico per applicazioni con altissime pressioni di processo.

  • Caratteristiche

    Massima integrità meccanica per misure di portata – tubo di misura in materiale speciale. Alta disponibilità – robustezza collaudata, resistenza a vibrazioni, sbalzi di temperatura e colpi d'ariete. Non necessita di manutenzione – taratura a vita. Pressione di processo fino a PN 250 (Classe 1500). Sensore DSC in titanio (PN > 160 bar/Cl.600).

  • Caratteristiche del trasmettitore

    Cablaggio del dispositivo semplificato – vano connessioni separato. Funzionamento sicuro – nessuna necessità di aprire lo strumento grazie al display con Touch Control, retroilluminazione. Funzione di verifica integrata – Heartbeat Technology. Modulo display con funzione di trasferimento dati. Robusta custodia a due camere.

  • Diametro

    DN 15...150 (½...6")

  • Materiali delle parti bagnate

    Misuratore: 1.4408 (CF3M); 1.4571 simile a 316Ti Sensore DSC: UNS N07718 simile ad Alloy 718, 2.4668; titanio grado 5 simile a 3.7165
    Connessione: 1.4408 (CF3M); 1.4571 simile a F316 Ti; F316/F316L simile a
    1.4404

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica compensata, portata di energia, differenza di portata di energia, temperatura

  • Errore di misura massimo

    Portata volumetrica (liquidi): ±0,75 %
    Portata volumetrica (vapore, gas): ±1,00 %
    Portata massica (liquidi): ±0,85%
    Portata massica (vapore, gas): ±1,7 %

  • Campo di misura

    Liquidi: 0,16...545 m³/h (0.09...321 ft³/min)
    a seconda del fluido: acqua con 1 bar a, 20 °C (14.5 psi a, 68° F)
    Vapore, gas: 2...7262 m³/h (1.18...4274 ft³/min)
    a seconda del fluido: vapore con 180 °C, 10 bar a (356 °F, 145 psi a); aria
    con 25 °C, 4,4 bar a (77 °F, 63.8 psi a)

  • Campo di pressione

    PN 250, Classe 1500, 40K

  • Temperatura di processo

    PN 63...160, Classe 600: –200...+400 °C (–328...+752 °F)
    PN 250, Classe 900 ... 1 500: –50...+400 °C (–58...+752 °F)

  • Temperatura ambiente

    Versione compatta (standard): –40...+80 °C (–40...+176 °F)
    Versione compatta (opzione): –50...+80 °C (–58...+176 °F)
    Versione separata (standard): –40...+85 °C (–40...+185 °F)
    Versione separata (opzione): –50...+85 °C (–58...+185 °F)

  • Materiale del corpo del sensore

    Custodia di connessione del sensore: AlSi10Mg, con rivestimento; 1.4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, coated; 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4X
    Sensore versione separata: IP66/67, custodia Type 4X
    Trasmettitore versione separata: IP66/67, custodia Type 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi
    Disponibile display separato

  • Uscite

    4‐20 mA HART (passiva)
    4‐20 mA (passiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    4‐20 mA (passive)

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    c.c. 12...35 V (4‐20 mA HART con/senza uscita impulsi/frequenza/stato)
    c.c. 12...30 V (4‐20 mA HART, 4‐20 mA)
    c.c. 12...35 V (4‐20 mA HART, uscita impulsi/frequenza/stato, ingresso 4‐20 mA)
    c.c. 9...32 V (PROFIBUS PA, uscita impulsi/frequenza/stato)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, EAC

  • Altri certificati e approvazioni

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta); solo Classe 900/1500: prova di saldatura secondo ISO 15614‐1, simile ad ASME IX (su richiesta)
