Proline Promass 80H
Misuratore di portata Coriolis

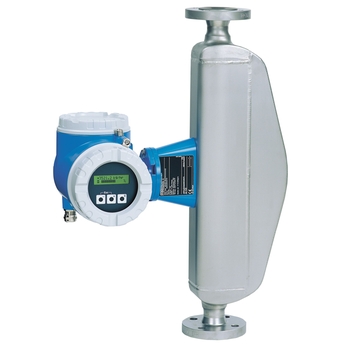

Misuratore di portata Coriolis - Proline Promass 80H ©Endress+Hauser

Misuratore di portata a tubo singolo chimicamente resistente con trasmettitore compatto o remoto

Il design a tubo singolo chimicamente resistente del Promass H fornisce alta precisione nella misura di liquidi e gas in applicazioni che richiedono la massima resistenza alla corrosione. In combinazione con il trasmettitore Promass 80, Promass 80H offre la soluzione ideale e conveniente per questo tipo di applicazioni.

  • Vantaggi

    • Massima sicurezza per fluidi chimicamente aggressivi – parti bagnate resistenti alla corrosione

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Installazione non ingombrante - nessun tratto in ingresso/...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Elevata precisione con liquidi e gas in applicazioni che richiedono elevata resistenza alla corrosione.

    Proprietà del dispositivo

    • Tubo di...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Misuratore di portata a tubo singolo chimicamente resistente con trasmettitore compatto o remoto. Misura altamente accurata di liquidi e gas in applicazioni che richiedono elevata resistenza alla corrosione.

  • Caratteristiche

    Massima sicurezza per fluidi chimicamente aggressivi – parti bagnate resistenti alla corrosione. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Tubo di misura in tantalio, zirconio. Diametro nominale: DN 8 ... 50 (³⁄₈ ... 2").

  • Caratteristiche del trasmettitore

    Economicamente vantaggioso – design specifico per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo facilmente leggibili. Pienamente compatibile con gli standard industriali – IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo in versione compatta o separata.

  • Diametro

    DN 8...50 (³⁄₈ ...2")

  • Materiali delle parti bagnate

    Misuratore: tantalio 2,5 W; 702 (UNS R60702)
    Connessione: tantalio; 702 (UNS R60702)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

  • Errore di misura massimo

    Portata massica (liquidi): ±0,15 %
    Portata volumetrica (liquidi): ±0,15 %
    Portata massica (gas, solo tantalio): ±0,5 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...70 000 kg/h (0...2570 lb/min)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Tantalio: –50...+150 °C (–58...+302 °F)
    Zirconio: –50...+200 °C (–58...+392 °F)

  • Temperatura ambiente

    Standard: –20...+60 °C (–4...+140 °F)
    Opzione: –40...+60 °C (–40...+140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamiera
    CF3M (316L), fusione

  • Protezione elettronica

    IP67, custodia Type 4X. Trasmettitore remoto: IP67, custodia Type 4X

  • Display / Operazione

    Display a 2 righe con retroilluminazione con pulsanti
    Possibilità di configurazione tramite display locale e tool operativi

  • Uscite

    3 uscite:
    0‐20 mA (attiva)/4‐20 mA (attiva/passiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART
    PROFIBUS PA

  • Alimentazione

    c.c. 16...62 V
    c.a. 85...260 V (45...65 Hz)
    c.a. 20...55 V (45...65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025), NAMUR, SIL
    PED, CRN

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni rilevanti per la sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture accreditate (secondo ISO/IEC 17025), NAMUR

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Misuratore di portata a tubo singolo resistente agli agenti chimici, con trasmettitore compatto o separato. Misura estremamente accurata di liquidi e gas in applicazioni che richiedono la massima resistenza alla corrosione.

  • Caratteristiche

    Massima sicurezza per fluidi chimicamente aggressivi - parti bagnate resistenti alla corrosione. Meno punti di misura nel processo - misura di diverse variabili (portata, densità, temperatura). Installazione di ridotto ingombro - non richiede tratti rettilinei in entrata/uscita. Tubo di misura in tantalio, zirconio. Diametro nominale: DN 8 ... 50 (³/₈ ... 2").

  • Caratteristiche del trasmettitore

    Costruzione economica - specifica per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo di facile lettura. Completa compatibilità industriale - IEC/EN/NAMUR. Display a 2 righe retroilluminato con pulsanti. Dispositivo in versione compatta o separata.

  • Diametro

    DN 8 ... 50 (³⁄₈ ... 2")

  • Materiali delle parti bagnate

    Tubo di misura: tantalio 2.5W; 702 (UNS R60702)
    Connessione: tantalio; 702 (UNS R60702)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento

  • Errore di misura massimo

    Portata massica (liquido): ±0,15%
    Portata volumetrica (liquido): ± 0,15%
    Portata massica (gas, solo tantalio): ±0,5%
    Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 70 000 kg/h (0 … 2570 lb/min)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Tantalio: –50 … +150 °C (–58 … +302 °F)
    Zirconio: –50 … +200 °C (–58 … +392 °F)

  • Temperatura ambiente

    Standard: –20 … +60 °C (–4 … +140 °F)
    Opzione: –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamiera
    CF3M (316L), fusione

  • Protezione elettronica

    Custodia IP67, Type 4x. Trasmettitore separato: custodia IP67, Type 4x

  • Display / Operazione

    Display a 2 righe retroilluminato con pulsanti
    Configurazione eseguibile mediante display locale e tool operativi

  • Uscite

    3 uscite:
    0-20 mA (attiva)/4-20 mA (attiva/passiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART
    PROFIBUS PA

  • Alimentazione

    16 … 62 V c.c.
    85 … 260 V c.a. (45 … 65 Hz)
    20 … 55 V c.a. (45 … 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, TIIS

  • Altri certificati e approvazioni

    Certificato materiali 3.1, taratura eseguita su banchi di taratura accreditati (secondo ISO/IEC 17025), NAMUR, SIL
    PED, CRN

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni rilevanti per la sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su strutture di calibrazione accreditate (secondo ISO / IEC 17025), NAMUR

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Principio di misura

    Coriolis

  • Caratteristica / Applicazione

    Sistema bilanciato a tubo singolo, installazione semplice che non richiede interventi successivi
    Costruzione:
    igienica e facile da pulire, semplicità di gestione del fluido
    - materiale resistente alle sostanze chimiche

  • Temperatura ambiente

    -20...+65 °C
    (-4...+140 °F)

  • Temperatura di processo

    -50...+200 °C
    (-58...+392 °F)

  • Pressione assoluta di processo

    PN 40
    Cl 150...300
    JIS 10...20K

  • Parti bagnate

    Zirconio 702/R60702

  • Uscita

    4...20 mA
    Impulsi/frequenza
    Stato

  • Certificati / Approvazioni

    ATEX
    FM
    CSA

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Il flussimetro a tubo singolo chimicamente resistente con trasmettitore compatto o remoto. Misura altamente accurata di liquidi e gas in applicazioni che richiedono la massima resistenza alla corrosione.

  • Caratteristiche

    Massima sicurezza per fluidi chimicamente aggressivi - parti bagnate resistenti alla corrosione. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Tubo di misura in tantalio, zirconio. Diametro nominale: DN da 8 a 50 (³⁄₈ a 2").

  • Caratteristiche del trasmettitore

    Conveniente - design dedicato per applicazioni standard. Funzionamento sicuro - il display fornisce informazioni di processo facilmente leggibili. Completamente conforme alle norme di settore - IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo in versione compatta o remota.

  • Diametro

    DN 8 a 50 (³⁄₈ a 2")

  • Materiali delle parti bagnate

    Tubo di misura: Tantalio 2,5W; 702 (UNS R60702)
    Connessione: Tantalio; 702 (UNS R6070702)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,15 %
    Portata volumetrica (liquido): ±0,15 %
    Portata massica (solo gas, solo tantalio): ±0,5 %
    Densità (liquido): ±0,0005 g/cm³.

  • Campo di misura

    0 to 70 000 kg/h (0 to 2570 lb/min)

  • Campo di pressione

    PN 40, classe 300, 20K

  • Temperatura di processo

    Tantalio: da -50 a +150 °C (da -58 a +302 °F)
    Ziconio: da -50 a +200 °C (da -58 a +392 °F)

  • Temperatura ambiente

    Standard: da -20 a +60 °C (da -4 a +140 °F)
    Opzione: da -40 a +60 °C (da -40 a +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere
    1.4301 (304), lamina
    CF3M (316L), pressofuso

  • Protezione elettronica

    IP66/67, tipo 4X. Trasmettitore remoto: IP66/67, custodia tipo 4X

  • Display / Operazione

    Display retroilluminato a 2 righe con pulsanti
    Configurazione tramite display locale e strumenti di comando

  • Uscite

    6 uscite:
    0-20 mA (attivo)/4-20 mA (attivo/passivo)
    Uscita impulsi/frequenza/commutazione (passivo)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART
    PROFIBUS PA

  • Alimentazione

    DC 16 a 62 V
    AC 85 a 260 V (45 a 65 Hz)
    AC 20 a 55 V (45 a 65 Hz)

  • Approvazioni Ex

    ATEX, IECEx, FM, CSA, NEPSI, NEPSI, TIIS

  • Sicurezza del prodotto

    Marchio CE, C-tick, marcatura EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025), NAMUR

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    3.1 Certificato materiali
