Misuratore di portata a vortice
Proline Prowirl D 200

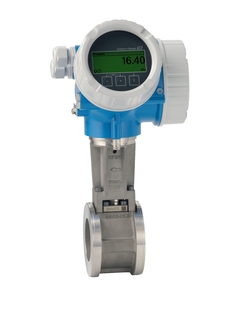

Misuratore di portata a vortice Proline Prowirl D200 ©Endress+Hauser

Principio di misura della portata a vortice

Soluzione di memorizzazione dati HistoROM

Questo video dimostra l'ineguagliabile robustezza del misuratore di portata a vortice Prowirl 200, anche in condizioni di processo estreme.

Misuratore di portata economico in esecuzione wafer, disponibile in versione compatta o separata

Il sensore Prowirl D può essere installato direttamente tra una flangia e l'altra, fungendo da dispositivo funzionale per applicazioni in processi correlati, con costi di installazione ridotti. Con la tecnologia loop-powered, Prowirl D 200 consente una perfetta e conveniente integrazione in infrastrutture esistenti. Questo misuratore offre la più elevata sicurezza operativa in aree pericolose. La Heartbeat Technology garantisce la sicurezza di processo in qualsiasi momento.

  • Vantaggi

    • Misura della temperatura integrata per portata massica/di energia per vapore saturo

    • Facilità di allineamento del sensore - anelli di centraggio inclusi

    • Alta disponibilità - robustezza collaudata, resistenza a vibrazioni, sbalzi di temperatura e colpi d'...

  • Campo applicativo

    • Principio di misura preferenziale per vapore umido/saturo/surriscaldato, gas e liquidi (anche criogenici)

    • Per tutte le applicazioni base con vapore e per sostituzione individuale degli orifizi.

    Proprietà del dispositivo

    • Scartamento di 65 mm (2.56 in)

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Vortice

  • Caratteristiche principali

    Flussimetro economico con attacchi wafer, disponibile come versione compatta o remota. Misura della temperatura integrata per la portata massica/energia del vapore saturo. Per tutte le applicazioni di base e per la sostituzione 1 a 1 delle piastre ad orifizio.

  • Caratteristiche

    Facile allineamento del sensore - inclusi anelli di centraggio. Elevata disponibilità: comprovata robustezza, resistenza alle vibrazioni, shock termici e colpi d'ariete. Stabilità a lungo termine - robusto sensore capacitivo senza deriva. Lunghezza faccia a faccia di 65 mm (2,56 pollici). Nessuna flangia

  • Caratteristiche del trasmettitore

    Comodo cablaggio del dispositivo - vano connessioni separato. Funzionamento sicuro: non è necessario aprire il dispositivo grazie al display con touch control, retroilluminato. Verifica integrata - Heartbeat Technology. Modulo display con funzione di trasferimento dati. Robusta custodia a doppio compartimento.

  • Diametro

    DN 15 ... 150 (½ ... 6")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4408 (C3FM)
    Sensore DSC: 1.4435 (316/316L)

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica corretta, flusso di energia, differenza di flusso di calore, temperatura

  • Errore di misura

    Portata volumetrica (liquido): ± 0,75%
    Portata columetrica (vapore, gas): ± 1,00%
    Portata massica (liquido): ± 0,85%
    Portata massica (vapore, gas): ± 1,7%

  • Campo di misura

    Liquido: da 0,16 a 625 m³/h (da 0,09 a 368 piedi³/min)
    a seconda del prodotto: acqua con 1 bar a, 20°C (14,5 psi a, 68°F)
    Vapore, gas: da 2 a 8342 m³/h (da 1.18 a 4910 ft³/min)
    Dipende dal prodotto: vapore con 180°C, 10 bar a (356°F, 145 psi a); aria con 25°C, 4,4 bar a (77°F, 63,8 psi a)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Standard: da -40 a +260°C (da -40 a +500°F)
    Alta/bassa temperatura (opzione): da -200 a +400°C (da -328 a +752°F)
    Alta/bassa temperatura (su richiesta): da -200 a +450°C (da -328 a +842°F)

  • Temperatura ambiente

    Versione compatta (standard): da -40 a +80 ° C (da -40 a +176 ° F)
    Versione compatta (opzionale): da -50 a +80 ° C (da -58 a +176 ° F)
    Versione remota (standard): da -40 a +85 ° C (da -40 a +185 ° F)
    Versione remota (opzionale): da -50 a +85 ° C (da -58 a +185 ° F)

  • Materiale del corpo del sensore

    Custodia per il collegamento del sensore: AlSi10Mg, rivestito; 1,4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito; 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia tipo 4X
    Versione remota sensore: IP66/67, custodia tipo 4X
    Versione remota trasmettitore: IP66/67, custodia tipo 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con controllo touch (funzionamento dall'esterno)
    Possibilità di configurazione tramite display locale e strumenti operativi
    Display remoto disponibile

  • Uscite

    4‐20 mA HART (passive)
    4‐20 mA (passive)
    Pulse/frequency/switch output (passive)

  • Ingressi

    Ingresso corrente 4-20 mA (passivo)

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    DC da 12 a 35 V (4-20 mA HART con/senza uscita impulsi/frequenza/commutazione)
    DC da 12 a 30 V (4-20 mA HART, 4-20 mA)
    DC da 12 a 35 V (4 -20 mA HART, uscita impulsi/frequenza/commutazione, ingresso 4-20 mA)
    DC da 9 a 32 V (PROFIBUS PA, uscita impulsi/frequenza/commutazione)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus

  • Sicurezza del prodotto

    CE, C-TICK, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni rilevanti per la sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001: 2008 - Sezione 7.6 a (Attestazione TÜV)

  • Approvazioni e certificazioni navali

    ABS, LR, BV

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta)

  • Principio di misura

    Vortice

  • Caratteristiche principali

    Flussimetro wafer economico, disponibile come versione compatta o remota. Misura della temperatura integrata per portata massica/energia del vapore saturo. Per tutte le applicazioni di base e per la sostituzione 1 a 1 delle piastre dell'orifizio.

  • Caratteristiche

    Facile allineamento del sensore - inclusi anelli di centraggio. Elevata disponibilità: comprovata robustezza, resistenza alle vibrazioni, shock termici e colpi d'ariete. Stabilità a lungo termine - robusto sensore capacitivo senza deriva. Lunghezza faccia a faccia di 65 mm (2,56 pollici). Nessuna flangia

  • Caratteristiche del trasmettitore

    Comodo cablaggio del dispositivo - vano connessioni separato. Funzionamento sicuro: non è necessario aprire il dispositivo grazie al display con touch control, retroilluminazione. Verifica integrata - Heartbeat Technology. Modulo display con funzione di trasferimento dati. Robusta custodia a doppio compartimento.

  • Diametro

    DN 15 ... 150 (½ ... 6")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4408 (C3FM)
    Sensore DSC: 1.4435 (316/316L)

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica corretta, flusso di energia, differenza di flusso di calore, temperatura

  • Errore di misura

    Portata volumetrica (liquido): ± 0,75%
    Portata volumetrica (vapore, gas): ± 1,00%
    Portata massica (liquido): ± 0,85%
    Portata massica (vapore, gas): ± 1,7%

  • Campo di misura

    Liquido: da 0,16 a 625 m³/h (da 0,09 a 368 piedi³/min)
    a seconda del fluido: acqua con 1 bar a, 20°C (14,5 psi a, 68°F)
    Vapore, gas: da 2 a 8342 m³/h (da 1.18 a 4910 ft³/min)
    dipende dal prodotto: vapore con 180°C, 10 bar a (356°F, 145 psi a); aria con 25°C, 4,4 bar a (77°F, 63,8 psi a)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Standard: da -40 a +260°C (da -40 a +500°F)
    Alta/bassa temperatura (opzione): da -200 a +400°C (da -328 a +752°F)
    Alto/basso temperatura (su richiesta): da -200 a +450°C (da -328 a +842°F)

  • Temperatura ambiente

    Versione compatta (standard): da -40 a +80 ° C (da -40 a +176 ° F)
    Versione compatta (opzionale): da -50 a +80 ° C (da -58 a +176 ° F)
    Versione remota (standard): da -40 a +85 ° C (da -40 a +185 ° F)
    Versione remota (opzionale): da -50 a +85 ° C (da -58 a +185 ° F)

  • Materiale del corpo del sensore

    Custodia per il collegamento del sensore: AlSi10Mg, rivestito; 1,4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito; 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia tipo 4X
    Versione remota sensore: IP66/67, custodia tipo 4X
    Versione remota trasmettitore: IP66/67, custodia tipo 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con controllo touch (funzionamento dall'esterno)
    Possibilità di configurazione tramite display locale e strumenti operativi
    Display remoto disponibile

  • Uscite

    4-20 mA HART (passivo)
    4-20 mA (passivo)
    Uscita Impulso/frequenza/commutazione (passivo)

  • Ingressi

    Ingresso corrente 4-20 mA (passivo)

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    DC da 12 a 35 V (4-20 mA HART con/senza uscita impulsi/frequenza /commutazione)
    DC da 12 a 30 V (4-20 mA HART, 4-20 mA)
    DC da 12 a 35 V (4 -20 mA HART, uscita impulsi/frequenza/commutazione, ingresso 4-20 mA)
    DC 9 ... 32 V (PROFIBUS PA, uscita impulsi/frequenza/commutazione)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus

  • Sicurezza del prodotto

    CE, C-TICK, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni rilevanti per la sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001: 2008 - Sezione 7.6 a (Attestazione TÜV)

  • Approvazioni e certificazioni navali

    ABS, LR, BV

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175 / MR0103, PMI (su richiesta)

  • Principio di misura

    Vortice

  • Caratteristiche principali

    Flussimetro economico per wafer, disponibile come versione compatta o remota. Misura della temperatura integrata per portata massica/energia del vapore saturo. Per tutte le applicazioni di base e per la sostituzione 1 a 1 delle piastre ad orifizio.

  • Caratteristiche

    Facile allineamento del sensore - inclusi anelli di centraggio. Elevata disponibilità - comprovata robustezza, resistenza alle vibrazioni, shock termici e colpi d'ariete. Stabilità a lungo termine - robusto sensore capacitivo senza deriva. Lunghezza faccia a faccia di 65 mm (2,56 pollici). Nessuna flangia

  • Caratteristiche del trasmettitore

    Comodo cablaggio del dispositivo - vano connessioni separato. Funzionamento sicuro: non è necessario aprire il dispositivo grazie al display con touch control, retroilluminazione. Verifica integrata - Heartbeat Technology. Modulo display con funzione di trasferimento dati. Robusta custodia a doppio compartimento.

  • Diametro

    DN 15 ... 150 (½ ... 6")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4408 (C3FM)
    DSC sensore: 1.4435 (316/316L)

  • Variabili misurate

    Portata volumetrica, portata massica, portata volumetrica corretta, flusso di energia, differenza di flusso di calore, temperatura

  • Errore di misura

    Portata volumetrica (liquido): ± 0,75%
    Portata volumetrica (vapore, gas): ± 1,00%
    Portata massica (liquido): ± 0,85%
    Portata massica (vapore, gas): ± 1,7%

  • Campo di misura

    Liquido: da 0,16 a 625 m³ / h (da 0,09 a 368 piedi³ / min)
    a seconda del fluido: acqua con 1 bar a, 20 ° C (14,5 psi a, 68 ° F)
    Vapore, gas: da 2 a 8342 m³ / h (da 1.18 a 4910 ft³ / min)
    Dipende dal prodotto: vapore con 180 ° C, 10 bar a (356 ° F, 145 psi a); aria con 25 ° C, 4,4 bar a (77 ° F, 63,8 psi a)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Standard: da -40 a +260°C (da -40 a +500°F)
    Alta/bassa temperatura (opzione): da -200 a +400°C (da -328 a +752°F)
    Alta/bassa temperatura (su richiesta): da -200 a +450°C (da -328 a +842°F)

  • Temperatura ambiente

    Versione compatta (standard): da -40 a +80°C (da -40 a +176°F)
    Versione compatta (opzionale): da -50 a +80°C (da -58 a +176°F)
    Telecomando versione (standard): da -40 a +85°C (da -40 a +185°F)
    Versione remota (opzionale): da -50 a +85°C (da -58 a +185°F)

  • Materiale del corpo del sensore

    Vano connessioni del sensore: AlSi10Mg, rivestito; 1,4408 (CF3M)

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestita; 1.4404 (316L)

  • Protezione elettronica

    Versione compatta: IP66/67, custodia tipo 4X
    Versione remota sensore: IP66/67, custodia tipo 4X
    Versione remota trasmettitore: IP66/67, custodia tipo 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con controllo touch (funzionamento dall'esterno)
    Possibilità di configurazione tramite display locale e strumenti operativi
    Display remoto disponibile

  • Uscite

    4-20 mA HART (passivo)
    4-20 mA (passivo)
    Uscita impulso/frequenza/commutazione (passivo)

  • Ingressi

    Ingresso corrente 4-20 mA (passivo)

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus

  • Alimentazione

    DC da 12 a 35 V (4-20 mA HART con/senza uscita impulsi/frequenza /commutazione)
    DC da 12 a 30 V (4-20 mA HART, 4-20 mA)
    DC da 12 a 35 V (4 -20 mA HART, uscita impulsi/frequenza/commutazione, ingresso 4-20 mA)
    DC 9 ... 32 V (PROFIBUS PA, uscita impulsi/frequenza/commutazione)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus

  • Sicurezza del prodotto

    CE, C-TICK, EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, in applicazioni rilevanti per la sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001: 2008 - Sezione 7.6 a (Attestazione TÜV)

  • Approvazioni e certificazioni navali

    ABS, LR, BV

  • Certificati e approvazioni per pressione

    PED, CRN

  • Certificati dei materiali

    Certificato materiali 3.1
    NACE MR0175/MR0103, PMI (su richiesta)
