Proline Promag W 500
Misuratore di portata elettromagnetico

Misuratore di portata elettromagnetico - Proline Promag W 500 ©Endress+Hauser

Il principio elettromagnetico per la misura della portata

Una semplice spiegazione di Heartbeat Technology (3'14'')

  • Misuratore di portata elettromagnetico - Proline Promag W 500

Versione separata con un massimo di 3 ingressi/uscite e un sensore con protezione anticorrosione EN ISO 12944

Promag W 500 è lo specialista nella misura in aree pericolose nel settore delle acque potabili e reflue, oltre a essere la soluzione ideale per l'installazione direttamente interrabile o l'impiego subacqueo permanente. L'innovativo trasmettitore remoto massimizza la flessibilità d'installazione e la sicurezza operativa in ambienti difficili. Heartbeat Technology garantisce conformità e sicurezza di processo in qualsiasi momento.

Componenti aggiuntivi

  • Vantaggi

    • Per installazione interrata diretta o impiego subacqueo permanente - sensore certificato

    • Funzionamento affidabile e sicuro a lungo termine - Sensore robusto e completamente saldato

    • Misura di portata con risparmio energetico - nessuna perdita di carico...

  • Campo applicativo

    • Principio di misura bidirezionale virtualmente indipendente da pressione, densità, temperatura e viscosità

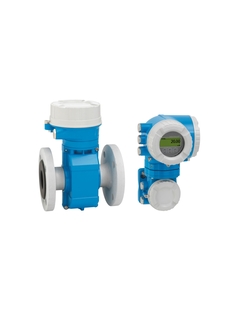

    • Lo specialista nel settore delle acque potabili e reflue per applicazioni gravose

    Proprietà del dispositivo

    • Approvazioni internazionali per l'acqua...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Caratteristiche principali

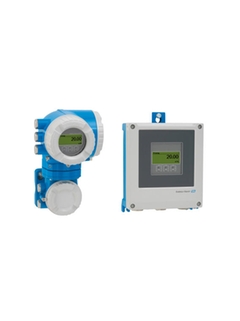

    Versione separata con un massimo di 3 ingressi/uscite e un sensore con protezione anticorrosione EN ISO 12944. Per installazione direttamente interrabile o impiego in immersione continua. Specifico per il settore delle acque potabili e reflue per applicazioni gravose.

  • Caratteristiche

    Funzionamento affidabile e sicuro a lungo termine – sensore robusto e completamente saldato. Misura di portata con risparmio energetico – nessuna perdita di carico dovuta alla sezione del tubo. Senza parti in movimento - non necessita di manutenzione. Approvazioni internazionali per acqua potabile. Grado di protezione IP68 (custodia Type 6P).

  • Caratteristiche del trasmettitore

    Accesso completo alle informazioni di processo e diagnostiche - Numerosi I/O e bus di campo combinabili liberamente. Ridotta complessità e varietà - funzionalità di I/O liberamente configurabili. Verifica integrata - Heartbeat Technology. Versione remota con fino a 3 I/O. Display retroilluminato con controllo touch e accesso WLAN.

  • Diametro

    DN 25...2000 (1...78")

  • Materiali delle parti bagnate

    Rivestimento: poliuretano; gomma dura
    Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalio

  • Variabili misurate

    Portata volumetrica, conducibilità, portata massica

  • Errore di misura

    Portata volumetrica (standard): ±0,5 % v.i. ± 1 mm/s (0.04 in/s)
    Portata volumetrica (opzione): ±0,2 % v.i. ± 2 mm/s (0.08 in/s), Flat Spec

  • Campo di misura

    9 dm³/min ... 110 000 m³/h (2.5 gal/min ... 700 Mgal/d)

  • Campo di pressione

    PN 40, Classe 300, 20K

  • Temperatura di processo

    Materiale di rivestimento gomma dura: 0...+80 °C (+32...+176 °F)
    Materiale di rivestimento poliuretano: –20...+50 °C (–4...+122 °F)

  • Temperatura ambiente

    Materiale della flangia acciaio al carbonio: –10...+60 °C (+14...+140 °F)
    Materiale della flangia acciaio inox: –40...+60 °C (–40...+140 °F)

  • Materiale del corpo del sensore

    Da DN 25 a 300 (da 1 a 12"): AlSi10Mg, rivestito
    Da DN 25 a 2000 (da 1 a 78"): Acciaio al carbonio con vernice protettiva
    Alloggiamento del sensore (standard): AlSi10Mg, rivestito
    Alloggiamento del sensore (opzionale): Policarbonato 1.4409 (CF3M) simile a 316L

  • Materiale della custodia del trasmettitore

    AlSi10Mg, coated; 1.4409 (CF3M) similar to 316L; Polycarbonat

  • Protezione elettronica

    Versione compatta: IP66/67, custodia Type 4X
    Sensore versione separata (standard): IP66/67, custodia Type 4X
    Sensore versione separata (opzione): IP68, custodia Type 6P con vernice protettiva conforme a EN ISO 12944 C5-M/Im1/Im2/Im3

  • Display / Operazione

    Display retroilluminato a 4 righe con Touch Control (operatività dall'esterno)
    Possibilità di configurazione tramite display locale e tool operativi

  • Uscite

    3 uscite:
    4-20 mA HART (attiva/passiva)
    4-20 mA WirelessHART
    4-20 mA (attiva/passiva)
    Uscita impulsi/frequenza/stato (attiva/passiva)
    Doppia uscita impulsiva (attiva/passiva)
    Uscita a relè

  • Ingressi

    Ingresso di stato
    Ingresso 4-20 mA

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

  • Alimentazione

    c.c. 24 V
    c.a. 100...230 V
    c.a. 100...230 V / c.c. 24 V (area sicura)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Sicurezza del prodotto

    CE, C-tick, EAC marking

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, valida per applicazioni di sicurezza in conformità a IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025), NAMUR
    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    CRN

  • Certificati dei materiali

    3.1 material

  • Certificati e approvazioni igieniche

    ACS, KTW/W270, NSF 61, WRAS BS 6920

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 31
    • Nr 31 Order code 71323007

      Kit alimentazione, 100-230VAC, Ex

      Per: Promag/Promass 300/500, custodia trasmettitore, scomparto elettronico.

    • Nr 31 Order code 71323008

      Kit alimentazione, 24VDC, Ex

      Per: Promag/Promass 300/500, custodia trasmettitore, scomparto elettronico.

  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Promag/Promass 100/300/500, 500 digitale, Prosonic Flow E 100, Promag 400(C). (C) = index C.

  • 33
  • 37
    • Nr 37 Order code 71323010

      Kit module cartridge, 300/500, Ex

      Usage: transmitter housing, electronic compartment. Consists of: module cartridge incl. interconnection board.

  • 34
  • 46
  • 35
  • 45
    • Nr 45 Order code 71323075

      Kit conn. terminale opz. A, 300/500, Ex

      Uso: custodia trasmettitore Alu/cast, Scomparto di collegamento. Opzione A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consiste in: 2x collegamento terminale 2-Pol., 1x collegamento terminale 4-Pol.

  • 50
  • 45
    • Nr 45 Order code 71323076

      Kit conn.terminal option B, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: 2x connection terminal 2-Pol.

    • Nr 45 Order code 71327819

      Kit conn.terminal option C, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option C = PROFIBUS DP, Modbus RS485. Consists of: 2x connection terminal 2-Pol., 1x connection terminal 4-Pol.

  • 44
    • Nr 44 Order code 71323264

      Kit connection board, Promag P/W, 500,Ex

      Usage: Sensor connection housing. Consists of: connection board, cover to connection board.

  • 20
    • Nr 20 Order code 71323016

      Kit coper., vetro, Alu,Non-haz/Exde

      Per: Promag/Promass 300, alloggiamento del trasmettitore Alu, Non-haz. Promag/Promass 300/500, alloggiamento del trasmettitore Alu, Ex. Composto da: coperchio Alu, vetro, O-Ring 110.7x3.53 HNBR.

    • Nr 20 Order code 71323017

      Kit cover,glass, Alu, -50oC,Non-haz/Exde

      Usage: Promass 300, transmitter housing Alu, Non-haz. Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

    • Nr 20 Order code 71323020

      Kit cover, sight glass, Alu, Exd

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110.7x3.53 HNBR.

    • Nr 20 Order code 71323021

      Kit cover, sight glass, Alu, -50oC, Exd

      Usage: Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 70
    • Nr 70 Order code 71323026

      Kit cover gasket, sight glass/blind

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast. Consists of: 10x O-Ring 110.7x3.53 HNBR.

    • Nr 70 Order code 71323027

      Kit cover gasket,sight glass/blind,-50oC

      Usage: Promag 500, Promass 300/500, transmitter housing Alu/cast, Consists of: O-Ring 110,7x3,53 FVMQ, -50oC/-58oF.

  • 22
    • Nr 22 Order code 71323032

      Kit cover, electronic compart., Alu, Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 120,2x3,53 HNBR.

    • Nr 22 Order code 71323033

      Kit cover, electr.compart., Alu,-50oC,Ex

      Usage: Promag 500, Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

  • 74
    • Nr 74 Order code 71323036

      Kit cover gasket, electronic compart.,Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast, Ex. Consists of: 10x O-Ring 120,2x3,53 HNBR.

    • Nr 74 Order code 71323037

      Kit cover gasket,elect.compart.,-50oC,Ex

      Usage: Promag 500, Promass 300/500, transmitter housing Alu/cast, Ex. Consists of: O-Ring 120,2x3,53 FVMQ, -50oC/-58oF.

  • 23
    • Nr 23 Order code 71323038

      Kit cover, wall mount, Alu, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu, Ex, connection compartment. Consists of: cover Alu, O-Ring 88,50x3,53 HNBR.

    • Nr 23 Order code 71323039

      Kit cover, wall mount, Alu, -50oC, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu, Ex, connection compartment. Consists of: cover Alu, O-Ring 88,50x3,53 FVMQ, -50oC/-58oF.

  • 75
    • Nr 75 Order code 71323042

      Kit cover gasket, wall mount, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu/cast, Ex, connection compartment. Consists of: 10x O-Ring 88,50x3,53 HNBR.

    • Nr 75 Order code 71323043

      Kit cover gasket, wall mount, -50oC, Ex

      Usage: Promag/Promass 500, wall mount transmitter Alu/cast, Ex, connection compartment. Consists of: O-Ring 88,50x3,53 FVMQ, -50oC/-58oF.

  • 24
    • Nr 24 Order code 71228796

      Kit cover, remote, Alu

      Usage: Promag 400(C) = generation index C, Promag 500, Promag/Promass 500 digital, sensor connection housing. Consists of: cover Alu, O-Ring 113,90x3,53 HNBR.

  • 73
    • Nr 73 Order code 71228798

      Kit housing gaskets, remote, Alu

      Usage: Promag 400(C) = generation index C, Promag 500, Promag 500 digital, sensor connection housing. Consists of: O-Ring 113,90x3,53 HNBR for cover, gasket EPDM for housing/sensor L/P/W, O-Ring 29,87x1,78 HNBR for sensor plug.

  • 24
    • Nr 24 Order code 71188176

      Kit cover plastic, remote, Promag L/W

      Usage: Promag 400/800, Promag 500, sensor connection housing. Consists of: cover plastic coated, O-Ring 91,67 x 3,53 FKM.

  • 73
    • Nr 73 Order code 71188179

      Kit cover gasket, plastic, Promag L/W

      Usage: Promag 400/800, Promag 500, sensor connection housing. Consists of: 10x O-Ring 91,67 x 3,53 FKM.

  • 71
    • Nr 71 Order code 71323069

      Kit interface gaskets, Promag 300/500

      Usage: transmitter housing/sensor or transmitter housing/wall mount. Consists of: 5x O-Ring 88,50x3,53 HNBR for interface, 5x O-Ring 29,87x1,78 HNBR for for sensor plug.

    • Nr 71 Order code 71323070

      Kit interface gaskets, Promag 500, -50oC

      Usage: transmitter housing/wall mount. Consists of: O-Ring 88,50x3,53 FVMQ for interface, -50oC/-58oF, O-Ring 29,87x1,78 FVMQ for for sensor plug, -50oC/-58oF.

  • 11
    • Nr 11 Order code 71323081

      Kit protective cover option A,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option A = HART, PROFIBUS PA, PROFIBUS DP, Modbus RS485, FOUNDATION Fieldbus. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

    • Nr 11 Order code 71323082

      Kit protective cover option B,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

  • 13
    • Nr 13 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.

  • 87
    • Nr 87 Order code 71343505

      Kit weather protection cover, 300/500

      Usage: Promag/Promass 300/500, transmitter housing. Consists of: weather protection cover 4404, installation material.
