Proline Cubemass C 100
Misuratore di portata Coriolis

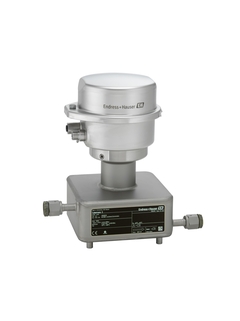

Immagine del flussimetro Coriolis Proline Cubemass C 100 / 8C1B ideale per l'integrazione in skid ©Endress+Hauser

Proline Cubemass C 100 ideale per l'integrazione in skid

Introduzione al Proline Web server

Sensore compatto per piccole portate con trasmettitore ultracompatto

Cubemass C è il sensore ideale per la misura di piccole portate in skid, banchi prova e robotica industriale. Né l'alta pressione né le condizioni di flusso alternato ne compromettono la precisione. Il trasmettitore ultracompatto offre il massimo delle prestazioni con il minimo ingombro e consente una perfetta integrazione del sistema. Heartbeat Technology garantisce la conformità e la sicurezza del processo in ogni momento.

  • Vantaggi

    • Installazione salvaspazio - design compatto a tubo singolo

    • Adatto a skid - sensore di peso ridotto

    • Minor numero di punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Trasmettitore per spazi ristretti - massima funzionalità...

  • Campo applicativo

    • Il principio di misura opera indipendentemente dalle caratteristiche fisiche del fluido, quali viscosità o densità

    • Misura accurata delle più piccole portate di liquidi e gas.

    Proprietà del dispositivo

    • Diametro nominale: DN 1 ... 6 (1/24 ... 1/4")

    • Pressione...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Sensore di dimensioni ridotte per piccole portate con trasmettitore ultracompatto. Per le più piccole quantità di liquidi e gas.

  • Caratteristiche

    Costi di installazione ridotti - design compatto a tubo singolo. Riduzione dei punti di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione alvaspazio – nessun tratto rettilineo in entrata/uscita. Diametro nominale: DN 1 ... 6 (¹⁄₂₄ ... ¹⁄₄"). Pressione di processo fino a 400 bar (5800 psi).

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore robusta, ultracompatta. Alto grado di protezione: IP69.

  • Diametro

    DN 1...6 (¹⁄₂₄ ... ¹⁄₄")

  • Materiali delle parti bagnate

    Misuratore: 1.4539 (904L)
    Connessione: 1.4539 (904L); 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica (liquidi): ±0,1 %
    Portata volumetrica (liquidi): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquidi): ±0,0005 g/cm3

  • Campo di misura

    0...1000 kg/h (0...37 lb/min)

  • Campo di pressione

    PN 40, Classe 300, 10K, 400 bar (5800 psi)

  • Temperatura di processo

    –50...+205 °C (–58...+401 °F)

  • Temperatura ambiente

    Standard: –40...+60 °C (–40...+140 °F)
    Opzione: –50...+60 °C (–58...+140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento

    Contatto/ultracompatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Disponibile display retroilluminato a 4 righe (controllo locale non previsto)
    Possibilità di eseguire la configurazione mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    c.c. 20...30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    CRN

  • Certificati dei materiali

    Certificato materiali 3.1

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Sensore ultracompatto per piccole quantità con un trasmettitore ultracompatto. Per piccole quantità di liquidi e gas; ideale per l'integrazione con skid.

  • Caratteristiche

    Costi di installazione ridotti - design compatto a tubo singolo. Minori punti di misura nel processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di tratti rettilinei in ingresso/uscita. Diametro nominale: DN da 1 a 6 (¹⁄₂₄ a ¹⁄₄"). Pressione di processo fino a 400 bar (5800 psi).

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - piena funzionalità con il minimo ingombro. Funzionamento locale che consente di risparmiare tempo senza software e hardware aggiuntivi - web server integrato. Verifica integrata - Tecnologia Heartbeat. Alloggiamento del trasmettitore robusto e ultracompatto. Elevata protezione dell'ingresso: IP69.

  • Diametro

    DN 1 a 6 (¹⁄₂₄ a ¹⁄₄")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Connessione: 1.4435 (316L); 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,1 %
    Portata volumetrica (liquido): ±0,1 %
    Portata massica (gas): ±0,5 %
    Densità (liquido): ±0,0005 g/cm3

  • Campo di misura

    Da 0 a 1000 kg/h (da 0 a 37 lb/min)

  • Campo di pressione

    PN 40, classe 300, 10K, 400 bar (5800 psi)

  • Temperatura di processo

    Da -50 a +205 °C (da -58 a +401 °F)

  • Temperatura ambiente

    Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F)
    Opzione: da -50 a +60 °C (da -58 a +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, rivestito
    Compatto/ultra-compatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia tipo 4X
    Opzione IP69

  • Display / Operazione

    Display retroilluminato a 4 righe (nessuna operazione locale)
    Possibilità di configurazione tramite browser web e strumenti operativi.

  • Uscite

    4-20 mA HART (attivo)
    Uscita impulsi/frequenza/commutazione (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    DC da 20 a 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Sicurezza del prodotto

    CE, C-TICK

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (attestato TÜV)"

  • Certificati e approvazioni per pressione

    CRN

  • Certificati dei materiali

    3.1 Certificato materiali

  • Principio di misura

    Coriolis

  • Caratteristiche principali

    Sensore ultracompatto per portate minime con trasmettitore ultracompatto. Per quantità minime di liquidi e gas.

  • Caratteristiche

    Costi di installazione ridotti - costruzione compatta monotubo. Minori punti di misura nel processo - misura multivariabile (portata, densità, temperatura). Ingombro di installazione ridotto - non richiede tratti rettilinei in ingresso/uscita. Diametro nominale: DN 1 ... 6 (¹/₂₄ ... ¹/₄") Pressione di processo fino a 400 bar (5800 psi).

  • Caratteristiche del trasmettitore

    Trasmettitore compatto – funzionalità complete con il minimo ingombro. Funzionamento locale senza software e hardware aggiuntivi – web server integrato. Funzione di verifica integrata – Heartbeat Technology. Custodia del trasmettitore robusta, ultracompatta. Elevato grado di protezione: IP69.

  • Diametro

    DN 1 ... 6 (¹⁄₂₄ ... ¹⁄₄")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L)
    Connessione: 1.4539 (904L); 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento, concentrazione

  • Errore di misura massimo

    Portata massica: ±0,1%
    Portata volumetrica (liquido): ±0,1%
    Portata massica (gas): ±0,5% Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 1000 kg/h (0 … 37 lb/min)

  • Campo di pressione

    PN 40, classe 300, 10K, 400 bar (5800 psi)

  • Temperatura di processo

    da –50 a +200 °C (da –58 a +392 °F)

  • Temperatura ambiente

    Standard: –40 … +60 °C (–40 … +140 °F)
    Opzione: –50 … +60 °C (–58 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento

    Contatto/ultracompatto: 1.4301 (304)

  • Protezione elettronica

    Standard: IP66/67, custodia Type 4X
    Opzione: IP69

  • Display / Operazione

    Disponibile display a 4 righe retroilluminato (senza controllo locale)
    Configurazione eseguibile mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    20 … 30 V c.c.

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI

  • Sicurezza del prodotto

    CE, C-Tick

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)
    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati e approvazioni per pressione

    CRN

  • Certificati dei materiali

    Certificato materiali 3.1

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 47
  • 45
    • Nr 45 Order code 71185787

      Kit connection terminal for Ex-i barrier

      Usage: Promass 100, CNGmass, LPGmass, LNGmass. Consists of: 2x Connection terminal 4-Pol.

  • 30
  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Promag/Promass 100/300/500, 500 digitale, Prosonic Flow E 100, Promag 400(C). (C) = index C.

  • 50
  • 21
    • Nr 21 Order code 71185789

      Kit cover, compact, Alu

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: Cover Aluminium, coated. O-Ring 113,90 x 3,53 NBR for cover.

    • Nr 21 Order code 71185790

      Kit cover, compact, stainless 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover stainless 1.4301. Gasket EPDM for cover.

    • Nr 21 Order code 71185793

      Kit cover,ultra compact,stainless 1.4301

      Usage: Promag/Promass 100, Promag/Promass 500 digital, sensor connection housing. Consists of: cover stainless 1.4301, gasket EPDM for cover.

  • 20
    • Nr 20 Order code 71266334

      Kit coperchio, oblo' vetro, compatto Alu

      Per: Promass 100, Promag 100. Prosonic Flow E 100/E Heat. Composto da: Coperchio con vetro, alluminio, rivestito. O-Ring 113,90 x 3,53 NBR per coperchio.

    • Nr 20 Order code 71266335

      Kit cover, sight glass, compact, 1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

    • Nr 20 Order code 71266337

      Kit cover,sight glass,ultra comp.,1.4301

      Usage: Promass 100, Promag 100. Consists of: Cover with sight glass stainless 1.4301. Gasket EPDM for cover.

  • 70
    • Nr 70 Order code 71185795

      Kit housing gaskets, compact, Alu

      Usage: Promass 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Consists of: O-Ring 113,90 x 3,53 NBR for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185797

      Kit housing gaskets, compact, stainless

      Usage: Promass 100. Consists of: Gasket EPDM for cover. Gasket EPDM for housing/sensor.

    • Nr 70 Order code 71185799

      Kit hous.gaskets,ultra compact,stainless

      Usage: Promass 100, Promass 500 digital, sensor connection housing. Consists of: gasket EPDM for cover, gasket EPDM for housing/sensor.

  • 15
  • 12
    • Nr 12 Order code 71276494

      Kit securing clamp, screw

      Usage: Promass 100, Promag 100, Prosonic Flow E 100/E Heat, CNGmass, LPGmass, LNGmass. Sensor housing: Promag 400(C), (C) = generation index C, Promag/Promass 500, Promag/Promass 500 digital. Consists of: cover clamp, screw M4x16.
