Interruttore di livello a vibrazione
Soliphant FTM50

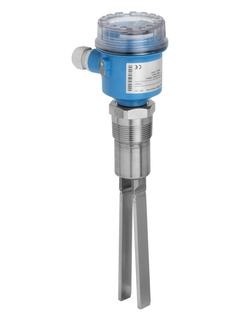

Solipant FTM50 ©Endress+Hauser

Principio di misura a vibrazione

Interruttore di livello universale per solidi a granulometria fine, anche per area a rischio di esplosione

Soliphant M è un interruttore di livello robusto per impieghi in sili con solidi a granulometria fine o polverosi, anche con bassa densità dei solidi. Adatto per un'ampia gamma di applicazioni, con certificati internazionali per uso in area con gas o polveri infiammabili. Disponibile con forcella lucidata e custodia in acciaio inox con Tri-Clamp o con custodia in alluminio e forcella rivestita. Dispositivo che non richiede manutenzione, per applicazioni tipiche con: cereali, farina, cacao, zucchero, mangimi, pigmenti, gesso

  • Vantaggi

    • SIL2 secondo IEC 61508

    • Assenza di parti meccaniche in movimento: nessuna usura, lunga vita operativa

    • Insensibile a vibrazioni esterne e depositi: funzionamento che non richiede manutenzione, indipendente dai solidi sfusi

    • Vari inserti elettronici: ad es....

  • Campo applicativo

    Interruttore di livello per solidi a granulometria fine e polveri.

    • Attacchi al processo: Attacchi filettati, flangiati e connessioni igieniche (Tri-Clamp)

    • Temperatura: da -50 a +280°C (da -60 a +540°F)

    • Pressione: da -1 a +25bar (da -14.5 a +360psi)

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Vibrazione/Solidi

  • Caratteristica / Applicazione

    Interruttore di livello per solidi a granulometria fine e polveri
    Sensore a forcella
    Universale
    Non richiede taratura
    Non influenzato da depositi o vibrazioni esternei
    Robusto
    Valore di commutazione visibile anche dall'esterno
    Compatto

  • Specialità

    Rilevamento di depositi e corrosione
    Versione separata
    Disponibili 3 versioni di temperatura
    SIL 2

  • Alimentazione / Comunicazione

    10 … 55 V c.c. PNP a 3 fili
    19 … 253 V c.a. a 2 fili
    19 … 253 V c.a./19 … 55 V c.c. 2 contatti relè
    8/16 mA
    NAMUR
    PFM

  • Temperatura ambiente

    -50 … 70 °C
    (-60 … 160 °F)

  • Temperatura di processo

    -50 … 280 °C
    (-60 … 540 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 25 bar
    (Vuoto … 362 psi)

  • Densità minima del prodotto

    10 g/l (8 g/l su richiesta)

  • Parti bagnate

    selezionabile:
    316L 3,2um
    316L 0,8um
    316L PTFE rivestito (per evitare alterazioni)
    316L ETFE rivestito (per evitare corrosione)

  • Attacco al processo

    Filettatura

    R 1 1/2"

    1 1/4" NPT

    1 1/2" NPT

    EN Flangia DN50 … DN100
    ASME Flangia 2 … 4"
    JIS Flangia 50 … 100A

  • Connessione igienica al processo

    Tri-Clamp ISO2852

  • Lunghezza del sensore

    Standard: 200 mm (8") corto: 145 mm (5.7")

  • Comunicazione

    c.c. PNP a 2 fili
    Tristore c.a.
    Relè DPDT
    8/16 mA
    NAMUR
    PFM

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EAC

  • Approvazioni di sicurezza

    SIL

  • Approvazioni costruzione

    EN 10204-3.1

  • Opzioni

    Coperchio in vetro
    Distanziale di temperatura
    EN10204-3.1

  • Componenti

    PFM: FTL325P, FTL375P
    NAMUR: FTL325N, FTL375N

  • Limiti applicativi

    Granulometria > 10 mm (0.4")

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 11
    • Nr 11 Order code 52004276

      O-Ring Gehäuse F13-26,57x3,53-EPDM(10

      Gasket sensor/housing F13. Usage: Liquiphant M, Soliphant M.

  • 12
    • Nr 12 Order code 52028204

      Kit adattatore custodia/elettron. FTM5x

      Consiste in: anello di sicurezza 301, disco adattatore Alu, vite M3x12, disco 301. Per Soliphant M.

  • 15
  • 20
  • 21
  • 20
    • Nr 20 Order code 52006903

      Cover T13 Alu, gasket EPDM

      O-ring EPDM. Per custodia T13 Alluminio, Liquiphant M/S, Liquicap M, Soliphant M, Solicap M/S.

    • Nr 20 Order code 52025790

      Coperchio F16 trasparente, guarnizione

      Guarnizione EPDM. Per custodia F16 poliestere.

    • Nr 20 Order code 52027000

      Cover F15 316L, gasket

      Gasket 67.5x2.9x1.5, VMQ/PTFE. Usage: housing F15, stainless steel.

    • Nr 20 Order code 52027002

      Coperchio F15 316L, finestra,guarnizione

      Finestra: vetro Guarnizione: 67,5x2,9x1,5 VMQ/PTFE Custodia acciaio inox F15

    • Nr 20 Order code 52027693

      Cover F13/17/18 Alu,sight glass,gasket

      O-ring 70.0x3.0 EPDM. Usage: housing F13/F17/F18 Alu. Not for EEx d.

    • Nr 20 Order code 52027708

      Coperchio F15 316L, gancio, guarnizione

      Gancio per coperchio Guarnizione 67,5x2,9x1,5 VMQ/PTFE Approvazione 2,3,4,8,D,G Per: custodia acciaio inox F15, FTM50/FTM51/FTM52. Approvazione C,D,E,F,H,J,L,M,R,T,1,2. Per: custodia F15, acciaio inox, FMI51/FMI52.

    • Nr 20 Order code 52027709

      Coperchio F15 316L,gancio,fin vetro

      Gancio per coperchio Guarnizione 67.5x2.9x1.5, VMQ/PTFE. Per approvazione 2,3,4,8,D,G. Custodia acciaio inox F15, FTM50/FTM51/FTM52.

    • Nr 20 Order code 52028271

      Cover T13 Alu,Ex d,high,sight glass,gas.

      Sight glass: mineral glass. Individual tested, EEx d/XP. O-ring EPDM, FDA 72.0x3.0. Usage: housing T13 aluminium.

    • Nr 20 Order code 71185025

      Cover F27 316L, gasket FVQM

      Material: 316L. O-ring 70.0x3.0 FVQM. Usage: stainless steel housing F27, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52.

  • 21
  • 25
    • Nr 25 Order code 52007103

      Cover T13 "Terminal" Alu, gasket EPDM

      O-ring EPDM. Usage: terminal compartment, housing T13, aluminium.

  • 15
    • Nr 15 Order code 52028180

      Ingresso cavo G1/2, guarnizione, FTM5x

      Composto da: adattatore M20> G1/2, 304. Guarnizione EPDM. Tappo cieco G1/2. Per: custodia in acciaio inox F15, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028181

      Ingresso cavo NPT1/2, guarnizione, FTM5x

      Composto da: adattatore M20> NPT1/2, 304. Guarnizione EPDM. Tappo cieco NPT1/2. Per: custodia in acciaio inox F15, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028182

      Pressacavo M20, guarnizione, FTM5x

      Composto da: pressacavo M20, PA. Guarnizione EPDM. Utilizzo: custodia in acciaio inox F15, FTM50/FTM51/FTM52.

    • Nr 15 Order code 52028183

      Pressacavo M20 metallo, guarniz., FTM5x

      Composto da: pressacavo M20, metallo. Approvazione 3,4. Utilizzo: custodia in acciaio inox F15, FTM50/FTM51/FTM52.

  • 30
  • 50
    • Order code 71035208

      Cable, F15/16/17 sep.

      Connection sensor > separate housing. Length 6m. Housing adapter, cable gland. Usage: separate housing F15/16/17, FTM50/FTM51/FTM52.

    • Order code 71035209

      Cavo, amoured, F15/16/17 sep.

      Connection sensor > separate housing. Length 6m. Protection hose. Housing adapter, cable gland. Usage: separate housing F15/16/17, FTM50/FTM51/FTM52.

    • Order code 71035210

      Cable, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035211

      Cable, amoured, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Protection hose. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035212

      Cable Exd/Exde/XP, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71035213

      Cable amoured Exd/Exde/XP, F13/T13 sep.

      Connection sensor > separate housing. Length 6m. Protection hose. Housing adapter, cable gland. Usage: separate housing F13/T13, FTM50/FTM51/FTM52.

    • Order code 71026213

      Tool di rimozione FTM50/FTM51/FTM52

      Soliphant M, custodia separata

    • Order code 71036514

      Diagnostics plug FTL5x,FTL7x,FTL8x,FTM5x

      Utilizzo: FTL50/FTL50H/ FTL51/FTL51H/FTL51C, FTL70/FTL71, FTL80/FTL81/FTL85, FTM50/FTM51/FTM52

    • Order code 71040497

      Coperchio protettivo F13/F17/F18/F18

      Per Soliphant T, Soliphant M, Liquiphant M, Liquiphant S, Solicap M, Solicap S, Liquicap M, Cerabar M.

    • Order code 71127760

      Coperchio protettivo custodia F16

      Per: FTL5x, FTL7x, FTL8x, FTM2x, FTM5x, FMI21,FMI5x, FTI5x, FTI7x, FTW3x, FDR56, FQR56, FTR20.
