Misura a ultrasuoni
Tempo di volo
Prosonic FMU40

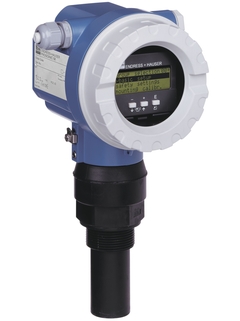

Prosonic FMU40 ©Endress+Hauser

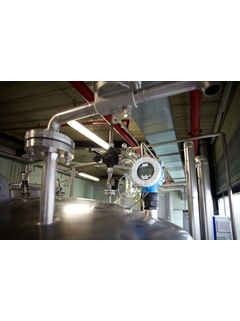

Prosonic FMU40 applicazione settore chimico ©Endress+Hauser

Principio di misura Tempo di volo

  • Prosonic FMU40
  • Prosonic FMU40 applicazione settore chimico

Dispositivo per misure di livello non a contatto nei liquidi, nelle paste e nei materiali solidi granulari
fino a 5 m

Il sensore Prosonic FMU40 è adatto alla misura di livello non a contatto in liquidi, paste, materiali solidi grezzi e per la misura di portata in canali aperti o stramazzi. Il trasmettitore compatto a 2 fili o 4 fili può essere utilizzato in applicazioni su serbatoi, agitatori, materiali sfusi e nastri trasportatori. La curva d'inviluppo può essere visualizzata sul display locale per una semplice diagnosi di funzionamento. Funzione di linearizzazione (fino a 32 punti) per la conversione del valore misurato in una qualsiasi unità di lunghezza, volume o portata.

Componenti aggiuntivi

  • Vantaggi

    • Misura non a contatto affidabile

    • Messa in servizio semplice e rapida tramite funzionamento in loco guidato dal menu con display a quattro righe di testo, 7 lingue selezionabili

    • Curve di inviluppo visualizzate sul display locale per semplificare le...

  • Campo applicativo

    Strumento a due o quattro fili per la misura continua e non a contatto di livello e portata.

    • Connessione al processo: filettatura

    • Temperatura: da -40 a +80°C (da -40 a +176°F)

    • Pressione: da +0,7 a +3 bar (da +10 a +44 psi)

    • Distanza di misura massima: in...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Trasmettitore a ultrasuoni compatto

  • Alimentazione / Comunicazione

    a 2/4 fili (HART), PROFIBUS PA, FOUNDATION Fieldbus

  • Precisione

    +/- 2 mm o +/- 0,2 % della distanza di misura impostata 1)

  • Temperatura ambiente

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Temperatura di processo

    -40 °C ... 80 °C
    (-40 °F ... 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 bar ... 3 bar ass
    (10 psi ... 44 psi)

  • Parti bagnate

    PVDF

  • Attacco al processo

    G / NPT 1 1/2"

  • Distanza di blocco

    0,25 m (0.8 ft)

  • Distanza massima di misura

    2 m (6 ft)

  • Comunicazione

    4...20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificati / Approvazioni

    ATEX, FM, CSA, TIIS, INMETRO, NEPSI

  • Limiti applicativi

    Prestare attenzione al grafico del campo

  • Principio di misura

    Ultrasonoro

  • Caratteristiche principali

    Strumento di misura a ultrasuoni compatto
    Soluzione economica per canale aperto

  • Errore di misura massimo

    Bassa accuratezza

  • Campo di misura

    0,25...5 m [0.8...16ft]

  • Campo di pressione

    atm.

  • Temperatura di processo

    -40 °C ... 80 °C
    (-40 °F...176 °F)

  • Protezione elettronica

    IP68

  • Uscite

    4...20 mA(Hart),PA,FF

  • Ingressi

    a 2 fili 16-36 V c.c.,
    a 4 fili 16-36 V c.c.,
    90-253 V c.a. 50/60 Hz

  • Comunicazione

    PROFIBUS PA
    FOUNDATION Fieldbus

  • Approvazioni Ex

    ATEX, FM, CSA

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Trasmettitore ultrasonoro compatto

  • Alimentazione / Comunicazione

    2/4-fili (HART),

    PROFIBUS PA,

    FOUNDATION Fieldbus

  • Temperatura ambiente

    -40 °C...+80 °C

    (-40 °F...+176 °F)

  • Temperatura di processo

    -40 °C...+80 °C

    (-40 °F...+176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0.7 bar...3 bar abs

    (10 psi...44 psi)

  • Parti bagnate

    PVDF

  • Attacco al processo

    G / NPT 1 1/2"

  • Distanza di blocco

    0.25 m (0.8 ft)

  • Comunicazione

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificati / Approvazioni

    ATEX, FM, CSA, INMETRO, NEPSI

  • Limiti applicativi

    Prendere nota del diagramma di portata

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Trasmettitore a ultrasuoni compatto

  • Alimentazione / Comunicazione

    A 2/4 fili (HART), PROFIBUS PA, Fieldbus Foundation

  • Precisione

    ±2 mm o ±0,2 % del campo di misura impostato

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 80 °C
    (-40 … 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 3 bar ass
    (10 … 44 psi)

  • Parti bagnate

    PVDF

  • Attacco al processo

    G/NPT 1 1/2"

  • Distanza di blocco

    0,25 m (0.8 ft)

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

    5 m (16 ft)

  • Comunicazione

    4-20 mA HART
    PROFIBUS PA
    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX, FM, CSA, TIIS, INMETRO, NEPSI

  • Limiti applicativi

    Per una maggiore resistenza:

    FMU42/FDU9x

    Possibile presenza di schiuma/forte turbolenza:

    FMU41/FDU91

    Alta velocità di riempimento e scarico:

    FMU90 + FDU9x

    Rilevamento di soglia di livello:

    FMU90 + FDU9x

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Trasmettitore ultrasonoro compatto

  • Alimentazione / Comunicazione

    2/4-fili (HART),

    PROFIBUS PA,

    FOUNDATION Fieldbus

  • Temperatura ambiente

    -40 °C...+80 °C

    (-40 °F...+176 °F)

  • Temperatura di processo

    -40 °C...+80 °C

    (-40 °F...+176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0.7 bar...3 bar abs

    (10 psi...44 psi)

  • Parti bagnate

    PVDF

  • Attacco al processo

    G / NPT 1 1/2"

  • Distanza di blocco

    0.25 m (0.8 ft)

  • Comunicazione

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificati / Approvazioni

    ATEX, FM, CSA, INMETRO, NEPSI

  • Limiti applicativi

    Prendere nota del diagramma di portata

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 52006628

      PROFIBUS PA CONNETTORE M20 (WDM) 150mm

      Connettore a quattro poli M12 adatto al montaggio su passacavo M20X1.5 per il collegamento diretto degli strumenti alla T-BOX. Completo di cavo di collegamento lungo 150 mm Non per PROMAG e PROMASS.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 65
    • Nr 65 Order code 52010526

      Kit guarnizione FMU4x

      comprende: 1x O-ring 113.9x3.53 EPDM. 1x O-ring 72.0x3.0 EPDM. 1x O-ring 49.21x3.53 EPDM. 1x Flat gasket 47x58x2 EPDM. 1x Flat gasket 59x68x2.5 EPDM. 2x O-ring 17,0x2,0 EPDM.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 20
    • Nr 20 Order code 52005936

      Coperchio F12/T12 Alu,finestra,guarniz.

      Materiale: alluminio per tastiera + modulo display VU331 e custodia F12/T12 Micropilot M/S, Prosonic M, Levelflex M

  • 11
    • Nr 11 Order code 52006026

      coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni Micropilot M, Prosonic M, Levelflex M

    • Nr 11 Order code 52019062

      Coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni per display separato FHX40 Micropilot M, Prosonic M, Levelflex M

    • Nr 11 Order code 52005643

      Abdeckhaube T12 (MICROPILOT M/S)

      Cable compartment, electronics side. Usage: Micropilot M/S, Prosonic M, Levelflex M.

  • 35
    • Nr 35 Order code 52006197

      Modulo morsetti 4-poli, HART, 2-fili

      con connessione cavo per custodia F12 Micropilot M, Levelflex M, Prosonic M

    • Nr 35 Order code 52012156

      Klemmenmodul 4p +2Dr-Filter/PA+FF(F12

      PROFIBUS PA, FOUNDATION Fieldbus. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Order code 52013302

      Mod.termin. Ex d, 4poli, 2fili, HART,T12

      Per: custodia T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52013303

      Klemmenmodul FMP40, Ex d, 2-Dr., PA, FF

      2-wire, PROFIBUS PA/FOUNDATION Fieldbus. Ex d limiter. Usage: housing T12, Levelflex M, Micropilot M, Prosonic M.

    • Nr 35 Order code 52013304

      Alimentatore 10,5-32VDC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52013305

      Alimentatore 90-250VAC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52015585

      Alimentatore CSA, 10.5-32VDC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52015586

      Alimentatore CSA, 90-250VAC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52018949

      Terminal module 4p, EEx ia, HART,T12,OVP

      4-pole, 2-wire. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52018950

      Terminal mod. 2-p.,EEx ia,PA/FF,T12,OVP

      2-pole, 2-wire. PROFIBUS PA, FOUNDATION Fieldbus. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

  • 30
  • 40
    • Nr 40 Order code 52026443

      Display VU331, versione 2

      Display alfanumerico, 4-linee Per: FMR530/532/533, FMR540, FMU40/41/42/43/44.

    • Order code FHX40-

      Display FHX40

      Display remoto per: Micropilot M, Prosonic M, Levelflex M, Gammapilot M. Custodia da campo IP65/IP67 NEMA 4x. LCD a 4 linee. :: calibrazione e visualizzazione dati tramite menu guida :: Setup facile :: Lingua selezionabile :: visualizzaz. della curva di inviluppo

  • 58
    • Nr 58 Order code 52014146

      Liquipoint T - Dado di montaggio G 1 1/2

      Esagonale, SW60. Per: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10/FMR20.

  • 50
    • Order code

      Screw in flange FAX50 please order with separat order structure.

    • Order code 52013874

      Staffa di montaggio palina FHX40 1"/2"

      per display separato FHX40

    • Order code 52014131

      SUPPORTO 500mm, ST, PER SENSORE 1 1/2"

      Staffa di montaggio per sensore 1 1/2" Materiale: acciaio galvanizzato Per: FMR10/FMR20.

    • Order code 52014132

      SUPPORTO 500mm, SS, PER SENSORE 1 1/2"

      Staffa di montaggio per sensore 1 1/2" Materiale: 316Ti Per: FMR10/FMR20.

    • Order code 52014133

      SUPPORTO 1000mm, ST, PER SENSORE 1 1/2"

      Staffa di montaggio per sensore 1 1/2" Materiale: acciaio galvanizzato Per: FMR10/FMR20

    • Order code 52014134

      Supporto sensore 1000mm, SS, 1.5"-sensor

      Staffa di montaggio per sensore 1 1/2" Materiale: 316Ti Per: FMR10/FMR20.

    • Order code 543199-0001

      Protective cover for housing T12/F12, SS

      Usage: Micropilot M, Micropilot S, Prosonic M, Levelflex M. Material: 316Ti.

    • Order code 919792-0000

      Wall bracket for sensor support, ST

      Material: steel zinc coated. Usage: FMR10, FMR20.

    • Order code 919792-0001

      Wall bracket for sensor support, SS

      Material: 316Ti. Usage: FMR10, FMR20.

    • Order code 52018204

      Adaptionskit Gehäuse F12, 2Dr, f. FHX40

      Modification to remote display. Housing F12, 2-wire electronics. Non-hazardous area only. Please order FHX40 separately. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Order code 52018205

      Kit adatt. custodia F12, 4-fili, FHX40

      Modifica al display remoto. Custodia F12, elettronica 4-fili. Solo per area sicura. Ordinare FHX40 separatamente. Per: Levelflex M, Prosonic M.

    • Order code 52016334

      Kabel FHX40, 20m

      Connection cable, doubled shielded. Usage: FHX40.

    • Order code 71007843

      ToF Adapter FXA291

      Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.

    • Order code 71000221

      Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

      Tool di connessione RS232 (52013675) / adattatore ToF FXA291 (71007843). Per:FMG60, FMD77/FMD78, FMR230/ FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44, NRF590, PMC71, PMD75, PMP71/PMP75.

    • Order code 942669-0000

      Instal_bracket 250x400x120 G1-1/2

      Material: 316Ti. Usage: Prosonic T/M, FMR10, FMR20.
