Misura radar

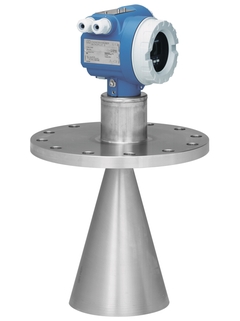

Micropilot FMR530

Micropilot FMR530 ©Endress+Hauser

Principio di misura Tempo di volo

Per misure fiscali e Inventory Control, dotato di approvazioni NMi e PTB

Micropilot FMR530 viene utilizzato per misure di livello non a contatto estremamente precise in serbatoi di stoccaggio, oltre che per misure fiscali. Soddisfa i requisiti fondamentali in base a OIML R85 e API 3.1B. Il radar a spazio libero FMR530 offre un'installazione semplice e conveniente grazie al cavo a 4 fili e all'alimentazione HART e 24 V c.c. a sicurezza intrinseca.

  • Vantaggi

    • Accuratezza 0,5 mm (2σ valore)

    • Approvazioni (NMi, PTB) per misure fiscali

    • Applicabile come sistema stand-alone o in sistemi di misura integrati tramite il monitor Tank Side NRF590

    • Facilità di funzionamento in loco grazie al display alfanumerico con menu

    • ...

  • Campo applicativo

    Con antenna a cono, è adatto per applicazioni in spazi liberi (fino a 25 m) dove si esclude l'uso di antenne paraboliche a causa della geometria del serbatoio/tronchetto.

    • Connessione al processo: flangia

    • Temperatura: da -40 a +200°C (da -40 a +392°F)

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Livello radar

  • Alimentazione / Comunicazione

    A 4 fili (HART)

  • Frequenza

    Banda C (~6 GHz)

  • Precisione

    ±1 mm

  • Temperatura ambiente

    Standard:
    -40 … 80 °C
    (-40 … 176 °F)
    Per taratura in base agli standard normativi:
    -25 … 60 °C
    (-13 … 131 °F)

  • Temperatura di processo

    -40 … 200 °C
    (-40 … 392 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 64 bar
    (Vuoto … 580 psi)

  • Parti bagnate

    316Ti

  • Attacco al processo

    DN 150 … 250/3 … 10"

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

  • Radar_Mediengruppe_en.jpg
  • Comunicazione

    4-20 mA HART

  • Certificati / Approvazioni

    ATEX, FM, CSA, IEC Ex, NEPSI

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG

  • Certificazione navale

    GL/ ABS

  • Limiti applicativi

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 25
    • Nr 25 Order code 518710-0020

      Cover T3/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231,FMR240/FMR244/ FMR245, FMR250, FMR530/FMR531/FMR532/ FMR533, FMR540, FMU40/FMU41/FMU42.

  • 20
    • Nr 20 Order code 52005936

      Coperchio F12/T12 Alu,finestra,guarniz.

      Materiale: alluminio per tastiera + modulo display VU331 e custodia F12/T12 Micropilot M/S, Prosonic M, Levelflex M

  • 11
    • Nr 11 Order code 52005643

      Abdeckhaube T12 (MICROPILOT M/S)

      Cable compartment, electronics side. Usage: Micropilot M/S, Prosonic M, Levelflex M.

  • 35
  • 40
    • Nr 40 Order code 52026443

      Display VU331, versione 2

      Display alfanumerico, 4-linee Per: FMR530/532/533, FMR540, FMU40/41/42/43/44.

  • 30
  • 55
    • Nr 55 Order code 52021131

      Horn FMRx3x, DN80/3", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

    • Nr 55 Order code 52021132

      Cono FMRx3x, DN100/4", 316/316L

      Viti esagonali + rondella elastica Per FFMR230, FMR530.

    • Nr 55 Order code 52021133

      Horn FMRx3x, DN150/6", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

    • Nr 55 Order code 52021134

      Horn FMRx3x, DN200/8", 316/316L

      Allen screws + spring washers. Usage: FMR230, FMR530. Nordlock washer.

    • Nr 55 Order code 52021135

      Cono FMRx3x, DN250/10", 316/316L

      Viti esagonali + rondella elastica. Per: FMR230, FMR530. Rondella antisvitamento

  • 65
    • Nr 65 Order code 52005628

      Kit guarnizioni FMR5xx

      Consiste in: 5x O-ring 49.21x3.53 EPDM. 5x O-ring 113.9x3.63 EPDM. 5x O-ring 72.0x3.0 EPDM.

    • Order code 52007646

      Abziehwerkzeug HF-Stecker MICROPILOT M/S

      Usage: Micropilot M/Micropilot S.

    • Order code 71006590

      HF-test cable 6GHz

      Coax cable. Usage: FMR230/FMR231, FMR530/FMR531/FMR532/FMR533, FMR540. Dummy antenna.

    • Order code 71007843

      ToF Adapter FXA291

      Usage: connection Micropilot M, Micropilot S, Levelflex M, Prosonic M, Tank Side Monitor, Deltabar S, Cerabar S, Gammapilot M, Micropilot I, to Commubox FXA291.

    • Order code 71067434

      Modifica nome targhetta, non Ex

      Vuoto. Compilare il nuovo codice d'ordine quando uno strumento non Ex è stato modificato.

    • Order code 52028063

      HF-test cable 6GHz + resistor

      Coax cable. Termination resistor / connection piece. Usage: FMR530/FMR532/FMR533, FMR540. Dummy antenna.

  • Successore
