Controllo di livello radiometrico
Gammapilot FTG20

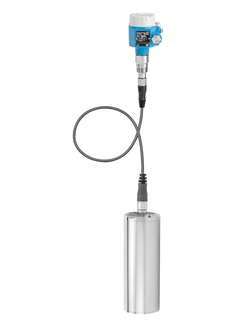

Gammapilot FTG20 - custodia in alluminio ©Endress+Hauser

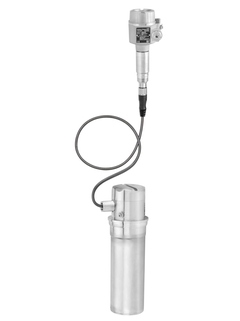

Gammapilot FTG20 - custodia in acciaio inox ©Endress+Hauser

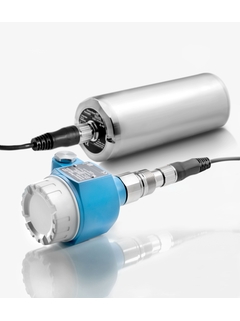

Gammapilot FTG20 ©Endress+Hauser

Principio di misura radiometrico

Contatore Geiger-Müller per il controllo di livello con trasmettitore separato

Gammapilot FTG20 è il più avanzato contatore Geiger-Müller al mondo grazie alla massima sensibilità. Anche in condizioni di processo estreme come alta pressione, elevata temperatura, corrosività, tossicità e con liquidi fortemente abrasivi, il principio di misura radiometrico può essere impiegato senza problemi.

  • Vantaggi

    • Sensore e trasmettitore: uno strumento per tutte le attività di misura, grazie a numerosi certificati e approvazioni

    • Massima disponibilità, affidabilità e sicurezza, anche per processi e condizioni ambientali difficili

    • Adattamento ottimale all'...

  • Campo applicativo

    Per liquidi, solidi, sospensioni e fanghi, in particolare per applicazioni in condizioni estreme di misura, ad esempio con pressione elevata, alta temperatura, corrosività, tossicità, abrasione. Per tutti i tipi di serbatoi di processo, ad esempio...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Controllo radiometrico

  • Caratteristica / Applicazione

    Trasmettitore radiometrico con 1...3 contatori Geiger-Müller per misure non a contatto nei solidi con condizioni di processo estreme

  • Specialità

    Calcolo e dimensionamento con Applicator

  • Alimentazione / Comunicazione

    Relè DPDT:

    19...253 V c.a., 19...55 V c.c.

    8/16 mA:

    11...36 V c.c., 11..30 V c.c. (Exia)

  • Temperatura ambiente

    -40...70 °C,
    (-40...158 °F),
    Con guaina di raffreddamento:
    0...120 °C
    (32...248 °F)

  • Temperatura di processo

    Qualsiasi

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Qualsiasi

  • Densità minima del prodotto

    Qualsiasi

  • Parti bagnate

    Non a contatto

  • Attacco al processo

    Non a contatto

  • Connessione igienica al processo

    Non a contatto

  • Lunghezza del sensore

    140 mm (5.5")

  • Comunicazione

    Relè DPDT

    8/16 mA

    4...20 mA

  • Certificati / Approvazioni

    ATEX, CSA C/US, IEC Ex, NEPSI, EAC

  • Opzioni

    Sensibilità :

    1 contatore Geiger: 1-8 uSv/h,

    2 contatori Geiger: 0,5-4 uSv/h

    3 contatori Geiger: 0,3-2,7 uSv/h


    Guaina di raffreddamento

    Trasmettitore con vano per conduit

  • Componenti

    Isotopo: FSG60, FSG61
    Contenitore di protezione dalle radiazioni: FQG60, FQG61, FQG62, FQG63, QG2000

  • Principio di misura

    Controllo radiometrico

  • Caratteristica / Applicazione

    Trasmettitore radiometrico con 1 fino a 3 contatori Geiger-Müller per la misura senza contatto di liquidi, fanghi o sospensioni in condizioni di processo estreme

  • Specialità

    Calcolo e dimensionamento con Applicator

  • Alimentazione / Comunicazione

    Relè DPDT:

    19 … 253 V c.a., 19 … 55 V c.c.

    8/16 mA:

    11 … 36 V c.c., 11 … 30 V c.c. (Exia)

  • Temperatura ambiente

    Relè DPDT:

    19 … 253 V c.a., 19 … 55 V c.c.

    8/16 mA:

    11 … 36 V c.c., 11 … 30 V c.c. (Exia)

  • Temperatura di processo

    Qualsiasi

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Qualsiasi

  • Densità minima del prodotto

    Qualsiasi

  • Conducibilità minima del liquido/gas

    Qualsiasi

  • Parti bagnate

    Senza contatto

  • Attacco al processo

    Senza contatto

  • Connessione igienica al processo

    Senza contatto

  • Lunghezza del sensore

    140 mm (5.5")

  • Comunicazione

    Relè DPDT

    8/16 mA

    4-20 mA

  • Certificati / Approvazioni

    ATEX, CSA, CSA C/US, IEC Ex, NEPSI, EAC

  • Opzioni

    Sensibilità:

    1x contatore Geiger: 1-8 uSv/h,

    2x contatore Geiger: 0,5-4 uSv/h

    3x contatore Geiger: 0,3-2,7 uSv/h


    Camicia di raffreddamento

    Trasmettitore con vano per conduit

  • Componenti

    Isotopo: FSG60, FSG61
    Contenitore della sorgente: FQG60, FQG61, FQG62, FQG63, QG2000

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 20
  • 25
    • Nr 25 Order code 71186964

      Cover Alu, terminal comp. sensor, gask.

      O-ring EPDM/PTFE. Usage: connection compartment sensor, aluminium housing, FTG20.

    • Nr 25 Order code 71186965

      Cover 316L, terminal comp. sensor, gask.

      O-ring EPDM/PTFE. Usage: connection compartment sensor, housing 316L, FTG20.

  • 26
  • 21
  • 50
    • Nr 50 Order code 71186950

      Sensor electronics FTG20, 1x GM-tube

      Consists of: sensor assembly. 1 counter tube. O-ring EPDM/PTFE. Cylinder head screw M4x14, 3 pieces. Set screw M4x6.2 pieces. Usage: FTG20.

    • Nr 50 Order code 71186951

      Sensor electronics FTG20, 2x GM-tube

      Consists of: sensor assembly. 2 counter tube. O-ring EPDM/PTFE. Cylinder head screw M4x14, 3 pieces. Set screw M4x6.2 pieces. Usage: FTG20.

    • Nr 50 Order code 71186952

      Elettronica sensore FTG20, 3x GM-tubo

      Composto da: Sensore, 3 tubo contatore. O-Ring EPDM/PTFE. Vite a testa cilindrica M4x14, 3 pezzi. Set viti M4x6, 2 pezzi.

  • 30
  • 70
    • Nr 70 Order code 71186953

      Cable L=5m/200inch, 2x M23, cink

      Connection cable sensor >transmitter. Plug both side M23 cink. Standard version. Usage: FTG20.

    • Nr 70 Order code 71186954

      Cable L=10m/400inch, 2x M23, cink

      Connection cable sensor >transmitter. Plug both side M23 cink. Standard version. Usage: FTG20.

    • Nr 70 Order code 71186955

      Cavo L=20m/800inch, 2x M23, cink

      Cavo di collegamento sensore > trasmettitore. Collegare entrambi i lati M23 cink. Versione standard. Per: FTG20.

    • Nr 70 Order code 71186956

      Cable l=5m/200inch, 2x M23, 316L

      Connection cable sensor >transmitter. Plug both side M23 316L. High temperature version. Usage: FTG20.

    • Nr 70 Order code 71186957

      Cable l=10m/400inch, 2x M23, 316L

      Connection cable sensor >transmitter. Plug both side M23 316L. High temperature version. Usage: FTG20.

    • Nr 70 Order code 71186958

      Cable l=20m/800inch, 2x M23, 316L

      Connection cable sensor >transmitter. Plug both side M23 316L. High temperature version. Usage: FTG20.

    • Nr 70 Order code 71186959

      Cable l=5m/200inch, 1x M23, 316L

      Connection cable sensor > transmitter. Plug M23 316L. 1x unconnected cable end > connection compartment. High temperature version. Usage: FTG20.

    • Nr 70 Order code 71186960

      Cable l=10m/400inch, 1x M23, 316L

      Connection cable sensor > transmitter. Plug M23 316L. 1x unconnected cable end > connection compartment. High temperature version. Usage: FTG20.

    • Nr 70 Order code 71186963

      Cable L=20m/800inch, 1x M23, 316L

      Connection cable sensor > transmitter. Plug M23 316L. 1x unconnected cable end > connection compartment. High temperature version. Usage: FTG20.
