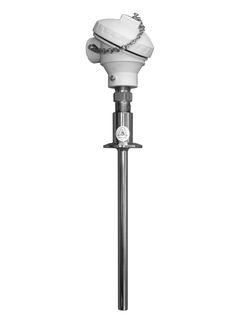

U.S. Style RTD-Assembly TH27

Questo prodotto non è più disponibile.

Cercare la nuova versione nella sezione predecessore / successore o contattare l'ufficio Endress+Hauser locale.

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    Stile US

    dispositivo di temperatura modulare

    costruzione igienica

    connessione al processo igienica

    pozzetto/tubo di protezione (metallo) compreso

  • Testina terminale

    TA20J - acciaio inox - imbutito con o senza display

    TMT162 - alluminio - custodia da campo con o senza display

    TMT142 - alluminio - custodia da campo con o senza display

    TU401 - alluminio - coperchio a vite con catena

    plastica PP - coperchio a vite con catena - materiale listato FDA

    TMT162/T17 - 316L - custodia da campo igienica

  • Pozzetto termometrico

    da barra (perforata)

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

  • Diametro esterno tubo di protezione/Inserto

    1/2'' (12,70 mm)

    3/4'' (19,05 mm)

  • Lunghezza su richiesta (mm)

    fino a 2.743 mm (108,00'')

  • Materiale tubo di protezione/pozzetto

    1.4404 (316L)

  • Attacco al processo

    igienica:

    connessioni TRI-Clamp/Micro-Clamp

  • Forma della punta

    rettilineo

    ridotto

  • Rugosità della superficie Ra

    0,8 μm (32 μin.)

  • Range di misura / operatività

    PT 100:

    -50 °C ...200 °C

    (-58 °F ... 392 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 100 bar (1.450 psi)

  • Precisione

    classe A secondo IEC 60751

    classe B secondo IEC 60751

  • Miglior tempo di risposta

    dipende dalla configurazione

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    CSA

    FM/CSA IS

    FM IS

  • Certificazione

    3A

    FDA

    ASME BPE 2002

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code TMT162X-DA

      PARTI DI RICAMBIO TMT162

    • Order code TMT162X-DB

      PARTI DI RICAMBIO TMT162

    • Order code TMT162X-DC

      PARTI DI RICAMBIO TMT162

    • Order code 71044062

      Kit fissaggio TMT82/84/85 USA(America)

      2x viti, 1x guarnizione CDI

    • Order code TMT162X-HE

      PARTI DI RICAMBIO TMT162

    • Order code TMT162X-HF

      PARTI DI RICAMBIO TMT162

    • Order code TMT162A-MB

      Accessories iTEMP field transm. TMT162A

    • Order code 52028179

      Guarniz. 67,5x2,9x1,5 VMQ/PTFE, 5 pezzi

      Profile gasket per coperchio Acciaio inox custodia F15

    • Order code 60017971
    • Order code 71043745

      Kit filtro custodia F15, 3 pezzi

      Consiste in: Filter plug, Filtro compensazione pressione, O-ring Per: Custodia F15. Non Ex.

    • Order code TU401-

      Chiusura TU401, U.S.Style

    • Order code TA30H-

      Testa Terminale TA30H

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Versione: protezione esplosione. Coperchio: filettato, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia). Protezione Ex d/XP: IP66/67 (custodia).

    • Order code TMT162E-

      Elettronica TMT162

    • Order code TMT180-

      iTEMP TMT180, trasmett. da testa Pt100

      Trasmettitore di temperatura programma- bile da PC. Campo configurabile per T/R Pt100 Uscita analogica 4..20 mA tecnica a due fili. Comportamento in anomalia sec.NAMUR NE43 Per montaggio in testa sec. DIN EN50446 forma B. Listato UL. GL (German Lloyd) certificato marino.

    • Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.

    • Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.

    • Order code TMT84-

      iTEMP TMT84, Trasmettitore da testa PA

      Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.

    • Order code TMT162G-
    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati

    • Order code TID10-

      Display per trasmettitore TID10

      ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.

    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508
