Misura di livello idrostatica
Deltapilot FMB50

Deltapilot FMB50 ©Endress+Hauser

Principio di misura della pressione

  • Deltapilot FMB50

Misura di livello idrostatica con cella CONTITE per liquidi e paste, non Influenzata dalla possibile formazione di schiuma.

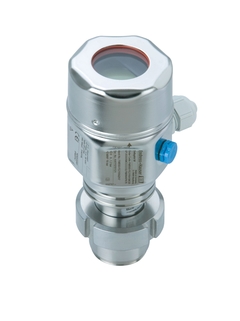

Il trasmettitore compatto Deltapilot FMB50 con cella di misura CONTITE resistente alla condensa è tipicamente usato nell'industria di processo, anche con requisiti igienici.
Adatto per la misura di livello in liquidi e paste, in serbatoi aperti o chiusi, dove si prevede formazione di schiuma. Progettato secondo IEC 61508 per l'impiego in sistemi di sicurezza SIL2.

  • I prezzi sono disponibili dopo accesso e configurazione

Selezione rapida

Scegli tra le opzioni suggerite
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

FMB50
Mostra dettagli Nascondi dettagli
Mostra dettagli
Torna a Selezione rapida
  • <%feature%>
    <%coding%>
    <%label%>
pc
  • Add-on opzionali
Usa il configuratore individuale per continuare.
o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili

Componenti aggiuntivi

  • Vantaggi

    • Cella CONTITE ermeticamente sigillata, elevata precisione di riferimento: ± 0,2%, opzionalmente ± 0,1% ed effetti minimi di temperatura

    • Concetto modulare per una facile sostituzione del display o dell'elettronica

    • Perfetta integrazione di sistema (HART/PA/FF)

    • Messa in funzione facilitata grazie al...

  • Campo applicativo

    Per la misura del livello e/o della pressione.

    • Attacchi al processo: Filettature, flange e connessioni igieniche flush-mounted

    • Temperatura di processo: da -10 a +100°C (da 14 a 212°F) (da +135°C (275°F) per 30 minuti al massimo)

    • Campo di misura: da 0,...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione idrostatica

  • Caratteristica / Applicazione

    Trasmettitore di pressione per misura di livello idrostatica con cella di misura flush mounted in metallo e CONTITE:
    - saldatura ermetica
    - perfetta tenuta alla condensa
    - resistente alle intemperie
    - stabile nel tempo
    - poco influenzato dalla temperatura

    Versione compatta

  • Specialità

    Modularità per dispositivi di pressione differenziale e pressione di processo (display sostituibile, elettronica universale)

    Funzioni diagnostiche

    Cella di misura in Contite sigillata ermeticamente (resistente alla condensa e a prova di intemperie)

  • Alimentazione / Comunicazione

    4-20 mA HART:
    10,5 … 45 V c.c.
    Ex ia: 10,5 … 30 V c.c.
    PROFIBUS PA /
    Fieldbus Foundation:
    9 … 32 V c.c. (area sicura)

  • Precisione

    Standard 0,2%
    Opzionale 0,1%

  • Stabilità a lungo termine

    0,05% URL/anno

  • Temperatura ambiente

    -40 … 85 °C
    (-40 … 185 °F)

  • Temperatura di processo

    -10 … 100 °C
    (14 … 212 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    40 bar (600 psi)

  • Campo di misura della pressione

    100 mbar … 10 bar
    (1.5 … 150 psi)

  • Parti bagnate

    Alloy C
    316L
    rivestimento opzionale AuPt

  • Attacco al processo

    Filettatura:

    G1 1/2, MNPT1 1/2

    Flangia:

    DN40 … DN100,

    ASME 1 1/2 … 4",

    JIS 10K

  • Connessione igienica al processo

    Tri-Clamp

    DIN11851

    DIN11864-1

    NEUMO

    Varivent N

    SMS

    DRD

  • Distanza massima di misura

    100 m (328 ft) H2O

  • Comunicazione

    4-20 mA HART

    PROFIBUS PA

    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG

    SIL

  • Approvazioni costruzione

    EN10204-3.1
    NACE MR0103

  • Approvazioni igieniche

    3A, EHEDG
    CoC ASME-BPE

  • Certificazione navale

    GL/ ABS/ LR/ BV/ DNV

  • Approvazioni per acqua potabile

    KTW/ NSF/ ACS

  • Opzioni

    Custodia separata
    Impostazioni iniziali del dispositivo
    Protezione alle sovratensioni

  • Limiti applicativi

    Se in pressione, impiegare di due trasmettitori di pressione per misurare la pressione differenziale (dP elettronico)
    Rispettare il rapporto pressione di testa - pressione idrostatica

  • Principio di misura

    Pressione idrostatico

  • Caratteristica

    Trasmettitore di pressione per misure di pressione o di livello basate sulla misura della pressione idrostatica con cella di misura CONTITE: metallica flush mounted:
    - saldata ermeticamente
    - a tenuta stagna, non subisce gli effetti della condensa
    - resistente alle variazioni climatiche
    - elevata stabilità
    - influenze della temperatura ridotte al minimo

    Versione compatta

  • Alimentazione / Comunicazione

    4...20 mA HART

    10,5...45 V c.c. (Non Ex):

    Ex ia: 10,5...30 V c.c.

    PROFIBUS PA:

    9...32 V c.c. (Non Ex)

    FOUNDATION Fieldbus:

    9...32 V c.c. (Non Ex)

  • Precisione

    Standard 0,2%
    Opzionale 0,1%

  • Stabilità a lungo termine

    0,05% del fondo scala/anno

  • Temperatura di processo

    -10 °C...100 °C
    (14 °F...212 °F)

  • Temperatura ambiente

    -40 °C...85 °C
    (-40 °F...185 °F)

  • Cella di misura

    100 mbar...10 bar
    (1.5 psi...150 psi)

  • Campo minimo tarabile

    10 mbar (1.45 psi)

  • Resistenza a depressione

    0 mbar ass.

  • Turndown max.

    100:1

  • Sovrapressione massima

    40 bar (600 psi)

  • Attacco al processo

    Filettatura:

    G1 1/2, MNPT1 1/2

    Flangia:

    DN40...DN100,

    ASME 1 1/2"...4",

    JIS 10K

  • Igienico

    Tri-Clamp

    DIN11851

    DIN11864-1

    NEUMO

    Varivent N

    SMS

    DRD

  • Materiale della membrana di processo

    316L, AlloyC

    oro-rodio

  • Materiale della guarnizione

    Nessuno, cella di misura saldata

  • Fluido di riempimento

    Olio inerte,

    Olio sintetico

  • Materiale della custodia

    316L, Alluminio pressofuso

  • Comunicazione

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG

    SIL

  • Approvazioni costruzione

    EN10204-3.1

    NACE MR0103

  • Approvazioni igieniche

    3A, EHEDG

    CoC ASME-BPE

  • Certificazioni navali

    GL/ ABS/ LR/ BV/ DNV

  • Approvazioni per acqua potabile

    KTW/ NSF/ ACS

  • Specialità

    Modularità per trasmettitori di pressione di processo e pressione differenziale (display sostituibile, elettronica universale)

    Funzioni diagnostiche

    Cella di misura Contite a tenuta stagna (resistente alla condensa e a prova di intemperie)
