Pressione differenziale
Deltabar FMD78

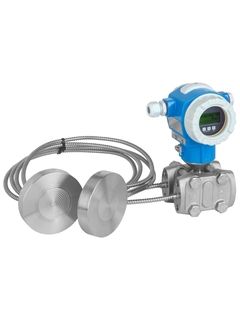

Deltabar FMD78 con custodia in alluminio ©Endress+Hauser

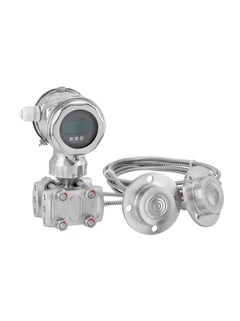

Deltabar FMD78 con custodia igienica ©Endress+Hauser
Deltabar FMD78 con membrana TempC ©Endress+Hauser

Principio di misura della pressione

La nuova membrana TempC

Trasmettitore di pressione differenziale con due separatori per pressione differenziale e livello

Il trasmettitore di pressione differenziale Deltabar FMD78 con sensore in metallo utilizza due separatori con capillari. ‏È usato tipicamente in applicazioni di processo e igieniche per la misura continua della pressione differenziale in liquidi, vapori, gas e polveri. Il modulo dati HistoROM integrato consente una semplice gestione dei parametri di processo e del dispositivo. Progettato secondo IEC 61508 per l'uso in applicazioni di sicurezza SIL3.

  • Vantaggi

    • Ampia varietà di connessioni al processo e materiali della membrana

    • Nuova membrana TempC per i separatori: effetti termici minimi e brevi tempi di recupero

    • Elevata sicurezza grazie all'accoppiatore a tenuta di gas con capacità fino a SIL2/3, certificato...

  • Campo applicativo

    Per misure di pressione differenziale, livello o massa nei liquidi.

    • Connessioni al processo: filettature, flange, separatori di tipo pancake e connessioni igieniche

    • Temperatura di processo: -70...+400°C (-94...+752°F)

    • Campi di misura: 100 mbar...+16 bar (...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione differenziale

  • Caratteristica

    Trasmettitore digitale con membrane di misura metalliche e capillari
    Trasmettitore modulare
    Elevata stabilità
    Barriera di processo secondaria
    Elevata sicurezza grazie alle funzioni di autodiagnostica.

  • Alimentazione / Comunicazione

    4...20 mA HART

    10,5...45V DC (Non Ex):

    Ex ia: 10,5...30V DC

    PROFIBUS PA:

    9...32 V DC (Non Ex)

    FOUNDATION Fieldbus:

    9...32 V DC (Non Ex)

  • Precisione

    0,075% + influenza del separatore

  • Stabilità a lungo termine

    0,08 % del fondo scala/anno

    0,14 % del fondo scala/ 5 anni

    0,27 % del fondo scala/ 10 anni.

  • Temperatura di processo

    -70 °C...400 °C
    (-94 °F...752 °F)

  • Temperatura ambiente

    -50°C...85°C
    (-58°F...185°F)

  • Cella di misura

    100 mbar...40 bar
    (40 inH2O...600 psi)

  • Campo minimo tarabile

    5 mbar (0.075 psi)

  • Resistenza a depressione

    50 mbar (0.73 psi)

  • Turndown max.

    100:1

  • Sovrapressione massima

    160 bar
    (2400 psi)

  • Attacco al processo

    Separatore (tipo pancake, filettature)
    Flange (DIN, ASME)
    Connessioni igieniche
    Tri-Clamp ISO2852

  • Igienico

    Tri-Clamp

    DIN11851

    NEUMO

    Varivent

    SMS

    DRD

    Adattatore universale

  • Materiale della membrana di processo

    316L, AlloyC,

    Tantalio,

    Rodio-oro

    PTFE

  • Materiale della guarnizione

    Nessuno, separatore saldato

  • Fluido di riempimento

    Olio siliconico

    Olio inerte

    Olio vegetale

    Olio a bassa temperatura

    Olio ad alta temperatura

  • Materiale della custodia

    316L, Alluminio pressofuso

  • Comunicazione

    4...20 mA HART
    PROFIBUS PA
    FOUNDATION Fieldbus

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, EAC

  • Approvazioni di sicurezza

    Prevenzione di troppo pieno WHG

    SIL

  • Approvazioni costruzione

    NACE MR0175
    EN10204-3.1

  • Approvazioni igieniche

    3A, FDA

  • Certificazioni navali

    GL/ ABS

  • Specialità

    Funzioni diagnostiche

    Membrana TempC

  • Principio di misura

    Pressione differenziale

  • Caratteristica / Applicazione

    Trasmettitore digitale con membrane di misura in metallo, separatori e capillari
    Trasmettitore modulare
    Stabilità elevata
    Maggiore sicurezza grazie a funzioni di autodiagnostica
    Barriera di processo secondaria

  • Specialità

    Tempc membrana

  • Alimentazione / Comunicazione

    4-20 mA HART:
    10,5 … 45 V c.c.
    Ex ia: 10,5 … 30 V c.c.
    PROFIBUS PA /
    FOUDATION Fieldbus:
    9 … 32 V c.c.

  • Precisione

    0,075% + influenza del separatore

  • Stabilità a lungo termine

    0,05% URL/anno

  • Temperatura ambiente

    -50°C...85°C
    (-58°F...185°F)

  • Temperatura di processo

    -40°C...400°C
    (-40°F...752°F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    160 bar (2320 psi)

  • Campo di misura della pressione

    100 mbar … 40 bar
    (1.5 … 600 psi)

  • Parti bagnate

    Alloy C276
    316L
    Monel
    Tantalio

  • Attacco al processo

    Separatore (pancake, filettature)
    Flange (DIN, ASME)

    Tri-Clamp ISO2852
    Connessioni igieniche

  • Connessione igienica al processo

    Tri-Clamp

    DIN11851

    NEUMO

    Varivent

    SMS

    DRD

    Adattatore universale

  • Distanza massima di misura

    400 m (1312 ft) H2O

  • Comunicazione

    4-20 mA HART
    PROFIBUS PA
    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX, FM, CSA, CSA C/US, IEC Ex, INMETRO, NEPSI, EAC

  • Approvazioni di sicurezza

    SIL

  • Approvazioni costruzione

    EN10204-3.1

    NACE MR0175, MR0103

  • Approvazioni igieniche

    3A, EHEDG

  • Certificazione navale

    GL/ ABS

  • Opzioni

    HistoROM/M-DAT
    Display digitale a 4 righe
    Custodia in acciaio inox o alluminio
    Custodia separata

  • Limiti applicativi

    Cella di misura:

    metallo saldato
