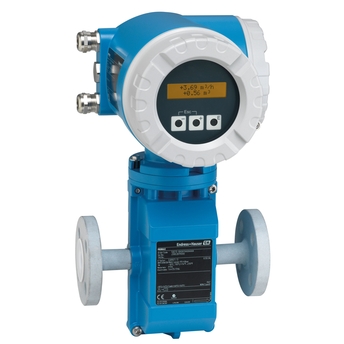

Proline Promag 50E
Misuratore di portata elettromagnetico

Misuratore di portata - Proline Promag 50E ©Endress+Hauser

Misuratore di portata economico con un concetto di elettronica modulare

Promag E è un sensore ottimizzato per l'industria chimica. In combinazione con il trasmettitore Promag 50 con interfaccia a pulsantiera, Promag 50E offre misure accurate di liquidi per un'ampia gamma di applicazioni standard. Promag 50E è disponibile come versione compatta o remota.

  • Vantaggi

    • Sensore economico - la soluzione ideale per le esigenze di base

    • Risparmio energetico - nessuna perdita di pressione dovuta alla sezione del tubo

    • Nessuna parte in movimento - esente da manutenzione

    • Veloce messa in servizio - Impostazioni rapide per...

  • Campo applicativo

    • Principio di misura bidirezionale indipendente da pressione, densità, temperatura e viscosità

    • Adatto per applicazioni di base nell'industria chimica e di processo

    Proprietà del dispositivo

    • Diametro nominale: max. DN 600 (24") per versione a 4 fili,...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Nome del prodotto

    Misuratore di portata economico con concetto elettronico modulare. Perfettamente adatto per applicazioni di base nell'industria chimica e di processo.

  • Caratteristiche del sensore

    Sensore economico - soluzione ideale per requisiti di base. Misura di portata a risparmio energetico - nessuna perdita di carico dovuta alla riduzione del diametro. Non richiede manutenzione - senza parti in movimento. Diametro nominale: max. DN 600 (24"). Approvazioni Ex per Zona 2.

  • Caratteristiche del trasmettitore

    Messa in servizio rapida - Impostazioni rapide specifiche dell'applicazione. Funzionamento sicuro: il display fornisce informazioni di processo facilmente leggibili. Completamente conforme al settore industriale - IEC/EN/NAMUR. Display retroilluminato a 2 righe con pulsanti. Dispositivo come versione compatta o remota.

  • Diametro

    DN 15 ... 600 (½ ... 24")

  • Materiali delle parti bagnate

    Rivestimento: PTFE
    Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); tantalio

  • Variabili misurate

    Portata volumetrica

  • Errore di misura massimo

    Portata volumetrica (standard): ±0,5% v.i. ±1 mm/s (0.04 "/s)
    Portata volumetrica (opzione): ±0,2% v.i. ±2 mm/s (0.08 "/s)

  • Campo di misura

    4 dm³/min … 9600 m³/h (1 … 44 000 gal/min)

  • Campo di pressione

    PN 40, Classe 150, 20K

  • Temperatura di processo

    –10 … +110 °C (+14 … +230 °F)

  • Temperatura ambiente

    –10 … +60 °C (+14 … +140 °F)

  • Materiale del corpo del sensore

    AlSi10Mg, rivestita; acciaio al carbonio con rivestimento protettivo

  • Materiale della custodia del trasmettitore

    Alluminio pressofuso verniciato a polvere

  • Protezione elettronica

    Versione compatta: IP67, custodia Type 4x
    Sensore in versione separata (standard): IP67, custodia Type 4x
    Sensore in versione separata (opzionale): IP68, custodia Type 6P
    Trasmettitore in versione separata: IP67, custodia Type 4x

  • Display / Operazione

    Display a 2 righe retroilluminato con pulsanti
    Configurazione eseguibile mediante display locale e tool operativi

  • Uscite

    3 uscite:
    0-20 mA (attiva)/4-20 mA (attiva/passiva)
    Uscita impulsi/frequenza (passiva)
    Uscita contatto (passiva)

  • Ingressi

    Ingresso di stato

  • Comunicazione

    HART
    PROFIBUS PA/DP

  • Alimentazione

    16 … 62 V c.c.
    85 … 260 V c.a. (45 … 65 Hz)
    20 … 55 V c.a. (45 … 65 Hz)

  • Approvazioni Ex

    ATEX, cCSAus

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

  • Certificati e approvazioni per pressione

    PED

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • Successore
