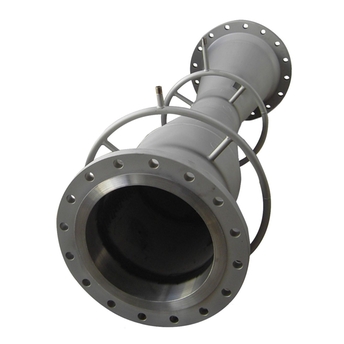

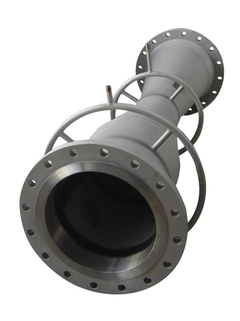

Deltatop DV61S

Questo prodotto non è più disponibile.

Cercare la nuova versione nella sezione predecessore / successore o contattare l'ufficio Endress+Hauser locale.

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione differenziale

  • Nome del prodotto

    Misura della portata massica o calcolo del volume. Elemento primario dp (venturi).

    Tubo Venturi classico.

  • Caratteristiche del sensore

    Conforme a standard riconosciuti a livello internazionale ISO5167-4.

    Versioni ottenute per lavorazione meccanica, saldatura (laminazione) o fusione.

    Meter run.

    Versioni a saldare o flangiate.

    Materiali speciali.

    Costruzione compatta o separata.

    Possibilità di ottimizzazione per ridurre al minimo la perdita di carico, migliorare l'incertezza o incrementare al massimo il turndown.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 50...2000

    2" ... 80"

  • Errore di misura massimo

    tipicamente 1...2 % della massa o del volume calcolato secondo ISO5167 senza taratura.

    Incertezza dell'elemento primario, esclusa incertezza della densità o compensazione.

  • Campo di misura

    15 ... 1'000'000 m3/h

    75 ... 5'000 t/h at 10bar/230°C

  • Campo di pressione

    PN2,5 ... 400

    Cl.150 ... 2500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F


    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    Display a 4 righe

    3 pulsanti

    Quick Setup

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4 ... 20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principio di misura

    Pressione differenziale

  • Nome del prodotto

    Volume calcolato e misura del flusso di massa Elemento primario dp (Venturi).

    Tubo Venturi Classico.

  • Caratteristiche del sensore

    Secondo lo standard internazionale ISO5167-4.

    Versione lavorata meccanicamente, saldata (laminata)o pressofusa.

    Tratti di misura.

    Versioni flangiate o a saldare.

    Materiali speciali.

    Costruzione compatta o separata.

    Ottimizzabile per minimizzare le perdite di pressione, migliorare l'incertezza o il turn down.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 50 … 2000

    2"... 80"

  • Errore di misura massimo

    tipicamente 1 … 2% della massa o del volume calcolato secondo SO5167 senza taratura.

  • Campo di misura

    0,6 ... 120 000 m³/h

  • Campo di pressione

    PN 2,5 ... 400

    Cl. 150 ... 2500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F



    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    display a 4 righe

    3 pulsanti

    configurazione veloce

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4-20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    Fieldbus Foundation

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principio di misura

    Pressione differenziale

  • Nome del prodotto

    Portata volumetrica calcolata o misura di portata massica. Elemento primario dp (Venturi).

    Tubo Venturi classico.

  • Caratteristiche del sensore

    Secondo lo standard internazionale ISO5167-4.

    Versione lavorata meccanicamente, saldata (laminata)o pressofusa.

    Tratti di misura.

    Versioni flangiate o saldare.

    Materiali speciali.

    Costruzione compatta o separata.

    Ottimizzabile per minimizzare le perdite di pressione, migliorare l'incertezza o il turn down.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 50 … 2000

    2"... 80"

  • Errore di misura massimo

    tipicamente 1 … 2% della massa o del volume calcolato secondo SO5167 senza taratura.

    Incertezza dell'elemento primario esclusa incertezza di densità o compensazione.

  • Campo di misura

    15 ... 1 000 000 m³/h

  • Campo di pressione

    PN 2,5 ... 400

    Cl. 150 ... 2500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F



    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    display a 4 righe

    3 pulsanti

    configurazione veloce

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4-20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    Fieldbus Foundation

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI
