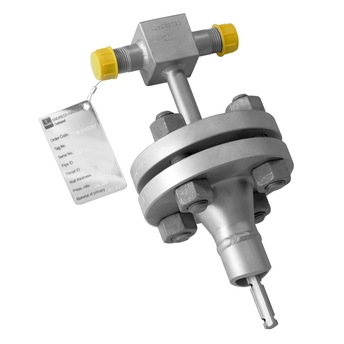

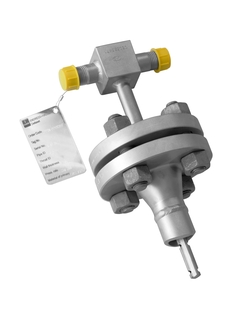

Deltatop DP61D

Questo prodotto non è più disponibile.

Cercare la nuova versione nella sezione predecessore / successore o contattare l'ufficio Endress+Hauser locale.

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione differenziale

  • Caratteristiche principali

    Portata volumetrica calcolata o misura di portata massica. Elemento primario dp (Pitot).

    Tubo di Pitot per valori medi con profilo a diamante 12 mm.

  • Caratteristiche

    Sistema a inserzione.

    Tubo DN 40 … 125; 1-1/2 … 5".

    Disponibile in versione retrattile.

    Misura bidirezionale.

    Costruzione compatta o separata.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 40 … 125

    1 -1/2"... 5"

  • Errore di misura massimo

    tipicamente 1% della massa o del volume calcolato.

  • Campo di misura

    1,0 ... 600 m³/h

  • Campo di pressione

    PN 6 ... 250

    Cl. 300 ... 1500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F



    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    display a 4 righe

    3 pulsanti

    configurazione veloce

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4-20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    Fieldbus Foundation

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principio di misura

    Pressione differenziale

  • Caratteristiche principali

    Misura della portata massica o calcolo del volume. Elemento primario dp (Pitot).

    Tubo di Pitot per calcolo della media con profilo romboidale da 12 mm.

  • Caratteristiche

    Sistema di inserzione.

    Dimensioni della tubazione DN40...125 ; 1-1/2...5".

    Disponibile versione retrattile.

    Misura bidirezionale.

    Costruzione compatta o separata.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 40...125

    1 -1/2" ... 5"

  • Errore di misura massimo

    tipicamente 1% della massa o del volume calcolato.

    Incertezza dell'elemento primario, esclusa incertezza della densità o compensazione.

  • Campo di misura

    25 ... 10'000m3/h

  • Campo di pressione

    PN6 ... 250

    Cl.300 ... 1500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F


    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    Display a 4 righe

    3 pulsanti

    Quick Setup

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4 ... 20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

  • Principio di misura

    Pressione differenziale

  • Caratteristiche principali

    Misura della portata massica o calcolo del volume. Elemento primario dp (Pitot).

    Tubo di Pitot per calcolo della media con profilo romboidale da 12 mm.

  • Caratteristiche

    Sistema di inserzione.

    Dimensioni della tubazione DN40...125 ; 1-1/2...5".

    Disponibile versione retrattile.

    Misura bidirezionale.

    Costruzione compatta o separata.

    Trasmettitore di pressione differenziale Deltabar S/M.

  • Diametro

    DN 40...125

    1 -1/2" ... 5"

  • Errore di misura massimo

    tipicamente 1% della massa o del volume calcolato.

    Incertezza dell'elemento primario, esclusa incertezza della densità o compensazione.

  • Campo di misura

    25 ... 6'500 m3/h

    125 ... 33'000 kg/h a 10 bar/230 °C

  • Campo di pressione

    PN6 ... 250

    Cl.300 ... 1500

  • Temperatura di processo

    Versione compatta:

    -200 °C ... 200 °C

    -328 °F ... 392 °F


    Versione separata:

    -200 °C ... 1000 °C

    -328 °F ... 1832 °F

  • Protezione elettronica

    Trasmettitore (Deltabar):

    IP67

    NEMA6P

  • Display / Operazione

    Trasmettitore (Deltabar):

    Display a 4 righe

    3 pulsanti

    Quick Setup

    HistoROM

  • Uscite

    Trasmettitore (Deltabar):

    4 ... 20 mA

  • Comunicazione

    Trasmettitore (Deltabar):

    HART

    PROFIBUS PA

    FOUNDATION Fieldbus

  • Approvazioni Ex

    Trasmettitore (Deltabar):

    ATEX

    FM

    CSA

    IEC

    TIIS

    NEPSI

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 71071871

      Cutting ring DP61D, 316Ti

    • Order code 71071889

      Cutting ring connection DP61D, 316Ti

      Cutting ring, 316Ti. W/o extension.

    • Order code 71071894

      Cutting ring connection DP61D, steel

      Cutting ring, Steel. W/o extension.

    • Order code 52015813

      Dichtring 17,7x 24,0x 2,7-PTFE, 4 Stück

      Usage: 3/5 valve manifold DA63M.

    • Order code 52019117

      Gasket 20.0x2.65, S-FKM 90, 4 pieces

      Gasket FKM Viton. Usage: Deltatop, Deltaset.

    • Order code 71071897

      Screw set UNF7/16x1-3/4", steel, Viton

      Consists of: 4x screw, length 1-3/4", steel. 2x seal FKM Viton. Usage: manifold, milled. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071899

      Screw set UNF7/16x1-3/4", steel, PTFE

      Consists of: 4x screw, length 1-3/4", steel. 2x seal PTFE. Usage: manifold, milled. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071900

      Screw set UNF7/16x2-1/4", steel, Viton

      Consists of: 4x screw, length 2-1/4", steel. 2x seal FKM Viton. Usage: manifold, forging. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71071901

      Screw set UNF7/16x2-1/4", steel, PTFE

      Consists of: 4x screw, length 2-1/4", steel. 2x seal PTFE. Usage: manifold, forging. DA63M, DPD61D/DPD62D/DPD63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285305

      Screw set UNF7/16x1-3/4", VA, Viton

      Consists of: 4x screw, length 1-3/4", VA. 2x seal FKM Viton. Usage: manifold, milled. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285307

      Screw set UNF7/16x1-3/4", VA, PTFE

      Consists of: 4x screw, length 1-3/4", VA. 2x seal PTFE. Usage: manifold, milled. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285308

      Screw set UNF7/16x2-1/4", VA, Viton

      Consists of: 4x screw, length 2-1/4", VA. 2x seal FKM Viton. Usage: manifold, forging. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.

    • Order code 71285310

      Screw set UNF7/16x2-1/4", VA, PTFE

      Consists of: 4x screw, length 2-1/4", VA. 2x seal PTFE. Usage: manifold, forging. DA63M, DP61D/DP62D/DP63D, DO61W/DO62C/DO63C/DO65F. Not for manifold + connection IEC61518, both side.
