Misuratore di livello in serbatoi

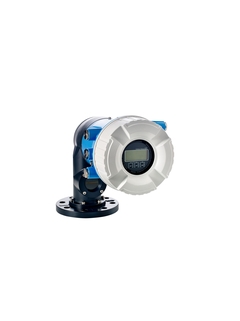

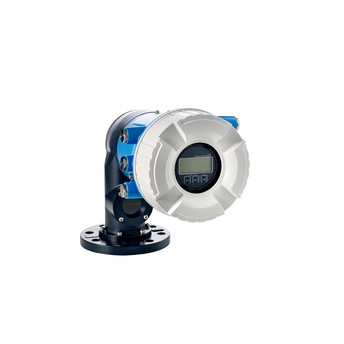

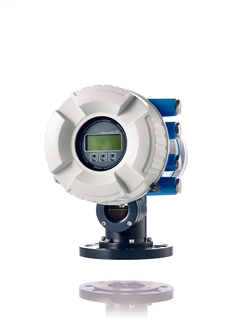

Proservo NMS80

Proservo NMS80 ©Endress+Hauser
Proservo NMS80 ©Endress+Hauser

Misura ad alta precisione del livello di liquidi, d'interfase e di densità

Il misuratore intelligente di livello in serbatoi Proservo NMS80 è progettato per la misura ad alta precisione del livello di liquidi in applicazioni di misura fiscale e di controllo dell'inventario ed è dotato delle omologazioni NMi e PTB. Soddisfa i requisiti fondamentali in base a OIML R85 e API 3.1B. Soddisfa esattamente le esigenze di gestione delle scorte e di controllo delle perdite e consente un risparmio dei costi totali e un funzionamento sicuro.

  • Prodotti semplici

  • Selezione, installazione e messa in funzione semplice

Eccellenza tecnica

Semplicità

  • Prodotti standard

  • Affidabilità, solidità e manutenzione ridotta

Eccellenza tecnica

Semplicità

  • Prodotti di fascia alta

  • Funzionalità e convenienza elevate

Eccellenza tecnica

Semplicità

  • Prodotti speciali

  • Progettati per applicazioni complesse

Eccellenza tecnica

Semplicità

Variabile

Selezioni FLEX Eccellenza tecnica Semplicità
  • F
  • L
  • E
  • X

Selezione Fundamental

Soddisfa le tue esigenze di misurazione di base

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Lean

Gestisci agevolmente i tuoi processi core

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Extended

Ottimizza i tuoi processi con tecnologie innovative

Eccellenza tecnica
Semplicità
  • F
  • L
  • E
  • X

Selezione Xpert

Controlla le tue applicazioni più impegnative

Eccellenza tecnica
Semplicità

Variabile

  • Sintesi delle specifiche

    • Precisione

      fino a 0,4 mm

    • Temperatura di processo

      -200 °C...200 °C
      (-328 °F...392 °F)

    • Pressione assoluta di processo / limite massimo di sovrapressione

      0,2 ... 6 bar ass

    • Distanza massima di misura

      36 m (118 ft)

    • Parti bagnate

      316L, AlloyC276, PTFE

please wait Loading alternative products

Selezione rapida

Scegli tra le opzioni suggerite
Prezzo di vendita
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Hardware e software sviluppati secondo IEC 61508 fino a SIL3 (in ridondanza omogenea) per un elevato livello di sicurezza

    • Massima affidabilità grazie a una precisione fino a ±0,4 mm (±0.02")

    • Sviluppato nel rispetto delle raccomandazioni OIML R85 (...

  • Campo applicativo

    Per una misura fiscale estremamente precisa in petrolio grezzo, benzina, diesel, prodotti chimici e petrolchimici.

    • Connessioni al processo: flange

    • Temperatura: da -200 a +200°C (da -328 a +392°F)

    • Pressione: da 0 a +6 bar (da 0 a +87 psi)

    • Campo di misura...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Servo / Float Tank Gauging

  • Caratteristica / Applicazione

    Servo Tank Gauging: Misura di alta precisione per livello del liquido, interfase, densità spot, profilo di densità

  • Alimentazione / Comunicazione

    85-264VAC

  • Temperatura ambiente

    Standard:

    -40°C....60°C

    (-40°F....140°F)


    Per la taratura secondo le norme
    standard:

    -25°C....55°C

    (-13°F....131°F)

  • Temperatura di processo

    -200°C...200°C

    (-328°F...392°F)

  • Pressione assoluta di processo

    0.2...6 bar ass

  • Parti bagnate

    316L, AlloyC276, PTFE

  • Uscita

    Uscite:

    Bus di campo: Modbus RS485, V1, V1, HART

    Uscita analogica 4-20mA (Exi/ Exd)

    Uscita a relè (Exd)


    Ingressi:

    Ingresso analogico 4-20mA (Exi/ Exd)

    Ingresso RTD
    a 2, 3, 3, 4 fili e 4 fili.
    Ingresso discreto (Exd, passivo/attivo)

  • Certificati / Approvazioni

    ATEX, FM, IEC Ex, NEPSI, EAC

  • Opzioni

    Copertura di protezione dalle intemperie

    Custodia a filo guida

    Valvola di sicurezza

    Connessione ugello di spurgo gas

    Manometro

    Collegamento dell'ugello di pulizia

  • Specialità

    Misura di livello per transazioni commerciali

    Misura d'interfase

    Misura della densità spot, misura del profilo di densità

  • Campo di misura

    36 m (118 ft)

  • Altre approvazioni e certificati

    OIML, NMi, PTB

  • Principio di misura

    Servo/Float Tank Gauging

  • Caratteristica / Applicazione

    Misura di livello servoazionato nei serbatoi: misura ad alta precisione del livello di liquidi, d'interfase, misura puntuale della densità e del profilo

  • Specialità

    Misura di livello per uso fiscale

    Misura di interfase

    Misura puntuale della densità e del profilo

  • Alimentazione / Comunicazione

    85-264 V c.a.

  • Precisione

    fino a 0,4 mm

  • Temperatura ambiente

    Standard:

    -40 °C…60 °C

    (-40 °F...140 °F)


    Per taratura conforme agli
    standard di regolamentazione:

    -25 °C…55 °C

    (-13 °F...131 °F)

  • Temperatura di processo

    -200 °C...200 °C

    (-328 °F...392 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,2 ... 6 bar ass

  • Parti bagnate

    316L, AlloyC276, PTFE

  • Attacco al processo

    Flangia:

    DN80/3" / DN150/6"

  • Distanza massima di misura

    36 m (118 ft)

  • Comunicazione

    Uscite:

    Bus di campo: Modbus RS485, V1, HART

    Uscita analogica 4-20 mA (Exi/ Exd)

    Uscita a relè (Exd)


    Ingressi:

    Ingresso analogico 4-20 mA (Exi/ Exd)

    Ingresso RTD a 2, 3, 4 fili

    Ingresso discreto (Exd, passivo/attivo)

  • Certificati / Approvazioni

    ATEX, FM, IEC Ex, NEPSI, EAC

  • Approvazioni di sicurezza

    Protezione di troppo pieno WHG

    SIL

  • Certificati e approvazioni metrologiche

    OIML, NMi, PTB

  • Opzioni

    Bus di campo ridondante

    Tettuccio di protezione dalle intemperie

    Armatura con filo guida

    Valvola limitatrice di pressione

    Connessione tronchetto per lavaggio con gas

    Pressostato

    Connessione tronchetto per pulizia

  • Limiti applicativi

    Pozzetto di calma o filo guida per applicazioni con turbolenza

    Consigliato dislocatore in PTFE per applicazioni con elevata viscosità

    Consigliato dislocatore in AlloyC276 per applicazioni con prodotti corrosivi

    Per la misura di interfase è richiesta una differenza min. di 0,100 g/ml tra gli strati

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 10
  • 20
    • Nr 20 Order code 71273749

      Calibration window cover, Alu

      Calibration window cover made of aluminium including glass and holder. Usage: Proservo NMS80.

  • 39
    • Nr 39 Order code 71273688

      Cable, mainboard to electronics, Servo

      Cavo per collegare la scheda madre della piattaforma all'elettronica di Proservo. Per: Proservo NMS80/81/83.

  • 50
  • 51
    • Nr 51 Order code 71273689

      Sensor module, Servo

      Elettronica da impostare sull'unità di rilevamento. Per: Proservo NNMS80/81/83.

  • 33,34,35,3
  • 65
    • Nr 65 Order code 71319738

      Seal, HNBR, FVQM, EPDM, NMS80

      HNBR: back cover, calibration window, FVQM: display cover. EPDM: goretex filter. Usage: Proservo NMS80.

    • Nr 65 Order code 71319973

      Seal, FKM, FVQM, EPDM, NMS80

      FKM: back cover, calibration window. FVQM: display cover. EPDM: goretex filter. Usage: Proservo NMS80.

    • Nr 65 Order code 71319975

      Seal, CR, FVQM, EPDM, NMS80

      CR: back cover, calibration window FVQM: display cover. EPDM: goretex filter. Usage: Proservo NMS80.

    • Nr 65 Order code 71319979

      Seal, PTFE, FVQM, EPDM, NMS80

      PTFE: back cover, calibration window. FVQM: display cover. EPDM: goretex filter. Usage: Proservo NMS80.

    • Nr 65 Order code 71319983

      Seal, VMQ, FVQM, EPDM, NMS80

      VMQ: back cover, calibration window. FVQM: display cover. EPDM: goretex filter. Usage: Proservo NMS80.

  • 80
    • Nr 80 Order code 71273690

      Wire drum bracket, Alu

      Wire drum bracket made of aluminum. Usage: Proservo NMS80.

    • Nr 80 Order code 71273744

      Anello filettato, 316L

      Anello filettato in 316L per il collegamento tra filo e dislocatore. Utilizzo: Proservo NMS80 / 81.

    • Nr 80 Order code 017800-0243

      Wire ring, AlloyC

      Wire ring made of AlloyC to connect measuring wire with displacer. Usage: NMS5/NMS7, NMS80/NMS81/NMS83.

    • Nr 80 Order code 71273746

      Wire ring, PTFE

      Wire ring made of PTFE to connect measuring wire with displacer. Usage: NMS80/81/83, NMS5/NMS7, TGM5.

  • 82
    • Nr 82 Order code 71273739

      2x Bearing, wire drum bracket, PTFE

      Cuscinetto per supportare wire drum bracket in PTFE. Per: Proservo NMS80/81/83.

  • 86
    • Nr 86 Order code 71273740

      Cavo di misura, 316L, 0.15mm dia., 60m

      Cavo di misura e anello in 316L Diametro 0.15mm, lunghezza 60m. Per: Proservo NMS80/81.

    • Nr 86 Order code 71273742

      Measuring wire, AlloyC, 0.2mm dia., 22m

      Filo di misura e anello in AlloyC 0.2mm di diametro con 22m di lunghezza. Per: Proservo NMS80/81/83.

    • Nr 86 Order code 56004912

      Measuring wire, 16m, PFA>316L, 0.4 mm

      PFA coated 0.4 wire, 16m, PTFE O-ring. Usage: NMS5, TGM5.

  • 14
    • Nr 14 Order code 71312592

      Blind plug, M20, 316L, O-ring EPDM, TG

      Composto da: tappo cieco, O-ring 18.0x2.0. Per: custodia F35/36/37/38, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 20
    • Nr 20 Order code 71312596

      Front cover Alu, sight glas, gasket

      Materiale: alluminio. Composto da: coperchio, O-ring FVMQ, rivestito in PTFE. Per: custodia F35/36, NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 17
  • 40
    • Nr 40 Order code 71312638

      Set display, RS485, supporto, TG

      Consiste in: modulo di funzionamento, A300, pulsanti ottici, supporto display, anello di fissaggio, coperchio. Per: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 41
    • Nr 41 Order code 71312640

      Supporto display, anello fissaggio, TG

      Consiste in: anello di fissaggio, supporto. Per:NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

  • 37
    • Nr 37 Order code 71324756

      Terminal set, I/O module, Push-in, TG

      Composto da: set terminali completo. Per: NRF81, NMR81/NMR84, NMS80/NMS81/NMS83.

    • Nr 37 Order code 71324757

      Terminal set, modulo I/O, tipo a vite,TG

      Consiste di: terminal set completo. Per: NRF81, NMR81/NMR84, NMS80/NMS81/NMS81/NMS83.

  • 88
    • Nr 88 Order code XPN0005-

      Displacer Proservo

      Inventory Management Gauge, Repair + Spare Part. Usage: Proservo NMS80/81/83, NMS5/7.

  • 84
