Misura a ultrasuoni
Tempo di volo

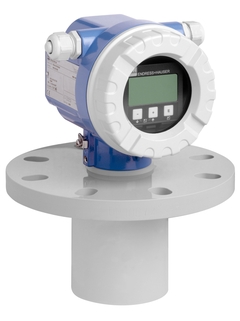

Prosonic FMU44

Prosonic FMU44 ©Endress+Hauser

Principio di misura Tempo di volo

Dispositivo economicamente vantaggioso per la misura di livello in applicazioni difficili in liquidi e solidi grezzi
fino a 20 m

Il sensore Prosonic FMU44 è adatto alla misura di livello non a contatto in liquidi, paste, materiali solidi grezzi e per la misura di portata in canali aperti o stramazzi. Il trasmettitore compatto a 2 fili o 4 fili può essere utilizzato in applicazioni su serbatoi, agitatori, materiali sfusi e nastri trasportatori. La curva d'inviluppo può essere visualizzata sul display locale per una semplice diagnosi di funzionamento. Funzione di linearizzazione (fino a 32 punti) per la conversione del valore misurato in una qualsiasi unità di lunghezza, volume o portata.

  • Vantaggi

    • Misura non a contatto affidabile

    • Messa in servizio semplice e rapida tramite funzionamento in loco guidato dal menu con display a quattro righe di testo, 7 lingue selezionabili

    • Curve di inviluppo visualizzate sul display locale per semplificare le...

  • Campo applicativo

    Strumento a due o quattro fili per la misura continua e non a contatto di livello e portata.

    • Connessione al processo: flangia

    • Temperatura: da -40 a +80°C (da -40 a +176°F)

    • Pressione: da +0,7 a +2,5 bar (da +10 a +36 psi)

    • Distanza di misura massima: in...

Details

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Trasmettitore a ultrasuoni compatto

  • Alimentazione / Comunicazione

    A 2/4 fili (HART), PROFIBUS PA, Fieldbus Foundation

  • Precisione

    ±4 mm o ± 0,2% del campo d misura impostato

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 80 °C
    (-40 … 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 2,5 bar ass
    (10 … 36 psi)

  • Parti bagnate

    PVDF

  • Attacco al processo

    Flangia
    DN100, ASME 4", JIS 10K 100
    DN150, ASME 6", JIS 10K 150
    DN200, ASME 8", JIS 10K 200
    Staffa di montaggio

  • Distanza di blocco

    0,5 m (1.6 ft)

  • Distanza massima di misura

    10 m

  • Comunicazione

    4-20 mA HART
    PROFIBUS PA
    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX, FM, CSA, INMETRO, NEPSI

  • Limiti applicativi

    Prendere nota dello schema del campo

  • Principio di misura

    Ultrasonoro

  • Caratteristica / Applicazione

    Trasmettitore a ultrasuoni compatto

  • Alimentazione / Comunicazione

    A 2/4 fili (HART), PROFIBUS PA, Fieldbus Foundation

  • Precisione

    ±4 mm o ± 0,2% del campo d misura impostato

  • Temperatura ambiente

    -40 … 80 °C
    (-40 … 176 °F)

  • Temperatura di processo

    -40 … 80 °C
    (-40 … 176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    0,7 … 2,5 bar ass
    (10 … 36 psi)

  • Parti bagnate

    PVDF

  • Attacco al processo

    Flangia
    DN100, ASME 4", JIS 10K 100
    DN150, ASME 6", JIS 10K 150
    DN200, ASME 8", JIS 10K 200
    Staffa di montaggio

  • Distanza di blocco

    0,5 m (1.6 ft)

  • Dimensione del serbatoio / Applicazione

  • Distanza massima di misura

  • Comunicazione

    4-20 mA HART
    PROFIBUS PA
    Fieldbus Foundation

  • Certificati / Approvazioni

    ATEX, FM, CSA, INMETRO, NEPSI

  • Limiti applicativi

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 52006628

      PROFIBUS PA CONNETTORE M20 (WDM) 150mm

      Connettore a quattro poli M12 adatto al montaggio su passacavo M20X1.5 per il collegamento diretto degli strumenti alla T-BOX. Completo di cavo di collegamento lungo 150 mm Non per PROMAG e PROMASS.

  • 12
    • Nr 12 Order code 535720-9020

      Set of screws housing F12/T12/F23

      Consists of: 1x stop screw M5x10. 1x retaining screw M8x10. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

  • 65
    • Nr 65 Order code 52010526

      Kit guarnizione FMU4x

      comprende: 1x O-ring 113.9x3.53 EPDM. 1x O-ring 72.0x3.0 EPDM. 1x O-ring 49.21x3.53 EPDM. 1x Flat gasket 47x58x2 EPDM. 1x Flat gasket 59x68x2.5 EPDM. 2x O-ring 17,0x2,0 EPDM.

  • 20
    • Nr 20 Order code 517391-0011

      Cover F12/T12 Alu, coated, gasket

      Material: aluminium, coated. O-ring EPDM. Usage: FMR230/FMR231, FMR240/FMR244/FMR245, FMR250, FMU40/FMU41/FMU42/FMU43/FMU44.

    • Nr 20 Order code 52005936

      Coperchio F12/T12 Alu,finestra,guarniz.

      Materiale: alluminio per tastiera + modulo display VU331 e custodia F12/T12 Micropilot M/S, Prosonic M, Levelflex M

  • 11
    • Nr 11 Order code 52006026

      coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni Micropilot M, Prosonic M, Levelflex M

    • Nr 11 Order code 52019062

      Coperchio per vano connessioni F12/F23

      Cappuccio per vano connessioni per display separato FHX40 Micropilot M, Prosonic M, Levelflex M

  • 35
    • Nr 35 Order code 52006197

      Modulo morsetti 4-poli, HART, 2-fili

      con connessione cavo per custodia F12 Micropilot M, Levelflex M, Prosonic M

    • Nr 35 Order code 52012156

      Klemmenmodul 4p +2Dr-Filter/PA+FF(F12

      PROFIBUS PA, FOUNDATION Fieldbus. Usage: Micropilot II/M, Prosonic M, Levelflex M.

    • Nr 35 Order code 52013304

      Alimentatore 10,5-32VDC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52013305

      Alimentatore 90-250VAC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52015585

      Alimentatore CSA, 10.5-32VDC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52015586

      Alimentatore CSA, 90-250VAC (F12)

      per elettronica 4-fili Levelflex M, Prosonic M

    • Nr 35 Order code 52018949

      Terminal module 4p, EEx ia, HART,T12,OVP

      4-pole, 2-wire. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

    • Nr 35 Order code 52018950

      Terminal mod. 2-p.,EEx ia,PA/FF,T12,OVP

      2-pole, 2-wire. PROFIBUS PA, FOUNDATION Fieldbus. OVP = overvoltage protection. Usage: housing T12, Levelflex M, Prosonic M, Micropilot M.

  • 30
  • 40
    • Nr 40 Order code 52026443

      Display VU331, versione 2

      Display alfanumerico, 4-linee Per: FMR530/532/533, FMR540, FMU40/41/42/43/44.

    • Order code FHX40-

      Display FHX40

      Display remoto per: Micropilot M, Prosonic M, Levelflex M, Gammapilot M. Custodia da campo IP65/IP67 NEMA 4x. LCD a 4 linee. :: calibrazione e visualizzazione dati tramite menu guida :: Setup facile :: Lingua selezionabile :: visualizzaz. della curva di inviluppo

  • 50
