Misura radar
Tempo di volo
Micropilot FMR56

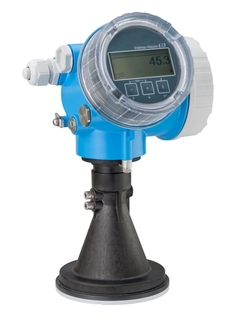

Micropilot FMR56 custodia in alluminio ©Endress+Hauser

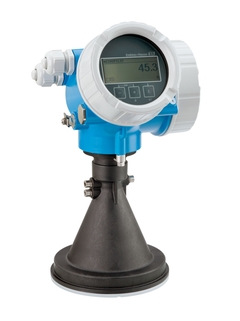

Micropilot FMR56 custodia in plastica ©Endress+Hauser

Principio di misura Tempo di volo

Filmato sulla messa in servizio del radar a spazio libero Micropilot FMR5x e del Levelflex FMP5x a microimpulsi guidati

Gestione dei dati tramite HistoROM per misura di livello sicura con Micropilot FMR56

Algoritmi di adattamento continuo che offrono una misura di livello sicura grazie al sistema di monitoraggio Multi-Echo Tracking

Modello di base economicamente vantaggioso, per la misura di livello di solidi

Micropilot FMR56 è particolarmente indicato per condizioni di processo leggere tipiche dei sili e contenitori per solidi. Il radar a spazio libero Micropilot è utilizzato per misura di livello continua e senza contatto di solidi in polvere o granulari. Polvere, flussi di riempimento, variazioni di temperatura e presenza di gas non influenzano la misura.

  • Vantaggi

    • Misura affidabile anche in condizioni di variabilità del prodotto e del processo

    • Gestione dei dati tramite HistoROM per messa in servizio, manutenzione e diagnostica semplici e rapide.

    • Elevata affidabilità anche in presenza di ostruzioni all'interno del...

  • Campo applicativo

    L'antenna a cono rivestita in PP può essere allineata alla superficie dei solidi con semplicità tramite la staffa di montaggio o una guarnizione variabile.

    • Connessioni al processo: staffa di montaggio o flangia slip-on

    • Temperatura: da -40 a +80°C (da -40...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Radar per solidi

  • Caratteristica / Applicazione

    Per applicazioni semplici:
    misura di livello affidabile non a contatto in sili o serbatoi di stoccaggio per solidi sfusi

  • Specialità

    Heartbeat Technology,

    Bluetooth® messa in servizio,

    App di funzionamento e manutenzione SmartBlue,

    Sicurezza e affidabilità con Multi-Echo Tracking,

    HistoROM,

    RFDI TAG per una semplice identificazione

  • Alimentazione / Comunicazione

    2-fili (HART/ PROFIBUS PA/ FOUNDATION Fieldbus)

    4-fili (HART)

    Bluetooth® wireless technology e App (opzionale)

  • Frequenza

    Banda K (~ 26 GHz )

  • Antenna

    A cono DN80/3", rivestito PP

    A cono no DN100/4", rivestito PP

  • Precisione

    ±3 mm (0.12 in)

  • Temperatura ambiente

    -40 … +80 °C

    (-40 … +176 °F)

  • Temperatura di processo

    -40 … +80 °C

    (-40 … +176 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    Vuoto … 3 bar

    (Vuoto … 43.5 psi)

  • Parti bagnate

    PP, UP

  • Attacco al processo

    Flangia:

    UNI DN80 … 150
    (3 … 6")

    Staffa di montaggio

  • Distanza massima di misura

    30 m (98 ft)

  • Comunicazione

    4...20 mA HART

    PROFIBUS PA

    FOUNDATION Fieldbus

    Bluetooth® wireless technology

  • Certificati / Approvazioni

    ATEX, FM, CSA, IECEx, NEPSI, INMETRO, KC

    SIL

  • Approvazioni di sicurezza

    SIL

  • Opzioni

    Display,

    Parametrizzazione personalizzata

    Funzionamento in remoto via App SmartBlue e Bluetooth®

  • Limiti applicativi

    Dk < 1,6

    Riduzione max. consentita del campo di misura mediante:

    Fluidi con scarsa proprietà di riflessione

    Angolo di risposo
    Larga superficie dei solidi sfusi, ad es. solidi a basso peso specifico per riempimento pneumatico

    Depositi, soprattutto di materiali umidi

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 19
    • Nr 19 Order code 71115175

      Custodia filtro ottone/Ni GT19/20, 1 set

      Composto da: 2x tappo del filtro in ottone nichelato, filtro di compensazione della pressione. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Uso: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 17
    • Nr 17 Order code 71115176

      Set housing securing clamps

      Per custodia GT18/GT19/GT20 FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Per Promass 200/TB2, Prosonic Flow 200, Promag 200.

  • 20
    • Nr 20 Order code 71110292

      Coperchio GT19 PBT-FR, vetro, guarniz.

      Materiale: plastica PBT-FR vetro: PC. O-ring EPDM, rivestimento PTFE. Per: FHX50, FMP50/FMP51/FMP52/ FMP53/FMP54/FMP55/FMP56/FMP57, FMR50/ FMR51/FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110293

      Coperchio GT19 PBT, guarnizione

      Materiale: plastica PBT, metallizzata. O-ring EPDM, rivestito PTFE. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 20 Order code 71110297

      Cover GT20 Alu, sight glass, gasket

      Material: Alluminio, rivestito. O-ring EPDM, PTFE rivestito. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 20 Order code 71110299

      Cover GT20 Alu, gasket

      Materiale: Alluminio, rivestito. O-ring EPDM, rivestito in PTFE. Per FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 25
    • Nr 25 Order code 71110295

      Cover GT19 PBT, Terminal Ex, EPDM

      Materiale: plastica PBT, metallizzato. Utilizzo: vano terminale, non per Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 25 Order code 71110301

      Cover GT20 Alu, Terminal Ex, HNBR

      Material: Rivestimento in alluminio. O-ring rivestito EPDM, PTFE. Per: Terminal compartment, non per Ex d/XP, Per FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71110302

      Coper. GT20 Alu,Terminale Ex d, guarniz.

      Materiale: alluminio, rivestito. O-ring EPDM, PTFE rivestito. Per: blocco terminale Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185517

      Cover GT20 Alu, Terminal, OVP, HNBR

      Material: aluminium. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP, FMP50/FMP51/FMP52/FMP53/FMP54/FMP55/ FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/ FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Usage: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Nr 25 Order code 71185518

      Cover GT19 PBT, Terminal, OVP, EPDM

      Material: plastic PBT, metallizied. O-ring EPDM, PTFE coated. Usage: terminal compartment, for overvoltage protection, not for Ex d/XP. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 65
    • Nr 65 Order code 71110303

      Set di tenuta custodia GT18, GT19, GT20

      Composto da: O-ring 88,5 x3, 53 EPDM / PTFE, coperchio vano elettronica. Custodia GT19 O-Ring 88.5x3.53 NBR, coperchio vano elettronica, custodia GT18, GT20. O-ring 91.67x3.53 EPDM/PTFE, coperchio vano elettronica, custodia GT19. O-Ring 91.67x3.53 NBR, coperchio vano elettronica, custodia GT18, GT20. O-ring 50.39x3.53 EPDM/PTFE, custodia/sensore. FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2 Prosonic Flow 200, Promag 200, Prowirl 200

    • Order code 71128617

      Protez. sovratensione (OVP10), 1-Canale

      4-20mA HART. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57,60,62,67 Per: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71128619

      Protezione sovratens. (OVP20), 2 canali

      4-20mA HART, PROFIBUS PA, FOUNDATION Fieldbus, Impulso/Frequenza/Stato Uscita. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/FMR56/ FMR57, FMR60/FMR62/FMR67. Per: Promass 200, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 34
    • Nr 34 Order code 71108594

      I/O modulo 2 fili, 4-20mA, HART, Ex, V2

      Non-Ex, Ex. 1x uscita HART. Versione 2. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71108599

      I/O module, 2-wire, 4-20mA,HART, PFS, Ex

      Non-Ex, Ex. 1x uscita HART, 1x PFS. PFS=switch output. Per FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71164940

      I/O modulo, 2 fili, PA/FF, PFS, Ex, V2

      Non-Ex, Ex. PROFIBUS PA, FOUNDATION Fieldbus. PFS=switch output. Versione 2. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57. Per: Promass 200, Prowirl 200, Promag 200.

    • Nr 34 Order code 71187812

      I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2

      Versione 2. Non adatto per Ex d/XP. LP=bassa tensione. 1x uscita HART. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207473

      I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 10.4-48VDC. 1x current output HART. Version 2. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 34 Order code 71207474

      I/O mod. Livel,2-fl.2x4-20mA,HART,Ex,V2

      Non-Ex, Ex. Uscita in corrente, 4-20mA HART + 4-20mA analogico. Versione 2. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57.

    • Nr 34 Order code 71207475

      I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2

      Non-Ex, Ex. 90-253VAC. 1x current output HART. Version 2. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

  • 37
    • Nr 37 Order code 71110279

      Terminal set 4-wire, I/O module

      Consists of: 2x terminal 2-pole, green. 2x terminal 2-pole, red. Usage: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Nr 37 Order code 71110280

      Terminal set 2-wire, I/O module

      Composto da: 4x terminale a 2 poli, verde. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FMR60/62/67. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

  • 30
  • 40
    • Nr 40 Order code XPD0024-

      Modulo display, SD02, pulsanti

      Per custodia: GT18, GT19, GT20. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, t-mass 150, Promag 200, Prowirl 200. Composto da: Display SD02, cavo a spirale, cavo a nastro, copertura connettore.

    • Nr 40 Order code XPD0025-

      Modulo display, SD03, Touch Control

      Custodie: GT18, GT19, GT20. Per: FMP50/51/52/53/54/55/56/57, FMR50/51/52/53/54/56/57, FHX50. Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200. Composto da: Display SD03 illuminato, cavo a nastro, coperchio connettore.

    • Order code 71162242

      Protezione antiven. GT18/GT19/GT20, 316L

      Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/FMR52/FMR53/FMR54/ FMR56/FMR57, FMR60/FMR62/FMR67. Per: Promass 200/TB2, Prosonic Flow 200, Promag 200, Prowirl 200.

    • Order code 71162777

      UNI flangia racc. 3"/DN80/80, corno 80mm

      UNI flangia raccordo 3"/DN80/80, PP max 4bar abs/58psia, adatto per 3" 150lbs / DN80 PN16 / 10K 80. Per: FMR50/56, corno 80mm/3 ".

    • Order code 71162778

      UNI slip on flange 4"/DN100/100, PP

      Max 4bar abs/58psia, suitable for: NPS 4" Cl.150 / DN100 PN16 / 10K 100. Usage: FMR20, FMR50/56, 80mm/3" horn, 4" 150lbs/DN100 PN16/10K 100.

    • Order code 71162780

      UNI slip on flange 6"/DN150/150, PP

      Max 4bar abs/58psia, suitable for: NPS 6" Cl.150 / DN150 PN16 / 10K 150. Usage: FMR50/56, 80mm/3" horn. 6" 150lbs/DN150 PN16/10K 150. Usage: FMR20.

    • Order code 71162781

      Fl. UNI slip on 4"/DN100/100 anten.100mm

      Flangia UNI slip on 4"/DN100/100, PP max 4bar abs/58psia, per 4" 150lbs / DN100 PN16 / 10K 100. Per: FMR50/56, antenna 100mm/4".

    • Order code 71162782

      UNI slip on fl. 6"/DN150/150, horn 100mm

      UNI slip on flange 6"/DN150/150, PP max 4bar abs/58psia, suitable for NPS 6" Cl.150 / DN150 PN16 / 10K 150. Usage: FMR50/FMR56, 100mm/4" horn.

    • Order code 71377355

      Modulo Bluetooth (BT10)

      Modulo per comunicazione dati wireless. Per: FMP50/FMP51/FMP52/FMP53/ FMP54/FMP55/FMP56/FMP57, FMR50/FMR51/ FMR52/FMR53/FMR54/FMR56/FMR57, FMR60/FMR62/FMR67.

    • Order code 71074263

      Guarnizione, regolabile, DN80 PN10-40

      3" 150lbs / JIS DN80 10K, EPDM. Uso: FMR244.

    • Order code 71074264

      Guarnizione, regolabile, DN100 PN10-16

      4" 150lbs / JIS DN100 10K, EPDM. Uso: FMR244.

    • Order code 71074265

      Guarnizione, regolabile, DN150 PN10-16

      6" 150lbs / JIS DN150 10K, EPDM. Uso: FMR244.

    • Order code 71249070

      Seal, adjustable, ASME 3"/ JIS 80A

      ASME 3" 150lbs / JIS 80A 10K. Material: EPDM. Usage: FMR50/FMR56, FMR244.

    • Order code 71249072

      Seal, adjustable, ASME 4"

      ASME 4" 150lbs. Material: EPDM. Usage: FMR50/FMR56, FMR244. Not for JIS.

    • Order code 71249073

      Seal, adjustable, ASME 6"/ JIS 150A

      ASME 6" 150lbs / JIS 150A 10K. Material: EPDM. Usage: FMR50/FMR56, FMR244.

    • Order code 71162776

      Staffa di montaggio FMR50/56

      Materiale: 304. Per: FMR50/56.

    • Order code XPRFID-

      Spare RFID TAG

      Consists of: RFID TAG, fixing wire, crimp sleeve.
