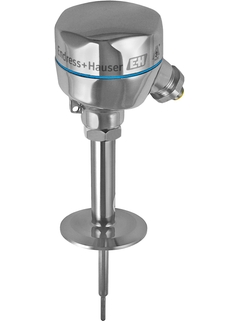

iTHERM TM401
Termoresistenza modulare - tecnologia di base

©Endress+Hauser
©Endress+Hauser

Sviluppata per applicazioni igieniche e asettiche dell'industria alimentare e farmaceutica

Questo termometro iTHERM è stato sviluppato per una risposta economica ai requisiti base dell'industria alimentare e farmaceutica. Offre un'ampia gamma di versioni chiaramente segmentate per ogni prodotto standard. Di conseguenza: veloce e precisa selezione del prodotto con risparmio di tempo e riduzione dei costi. Questo dispositivo utilizza tecnologia di base caratterizzata da inserto fisso e non sostituibile e da una vasta gamma di attacchi al processo e certificazioni internazionali.

  • Vantaggi

    • Ottimo rapporto qualità/prezzo e consegna veloce

    • Facile da usare e affidabile, dalla scelta del prodotto alla manutenzione

    • Certificazione internazionale: 3-A®, EHEDG, ASME BPE, FDA, certificato di idoneità TSE

    • Ampia gamma di connessioni al processo

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    stile metrico

    applicazioni igieniche

    applicazioni asettiche

    connessioni al processo igieniche

    con collo

  • Testina terminale

    TA30A - alluminio - coperchio incernierato

    TA30R - acciaio inox sabbiato - coperchio avvitato

    TA30R - acciaio inox lucidato a mano - coperchio avvitato

    TA30S - polipropilene -
    coperchi avvitato

  • Pozzetto termometrico

    senza (non per uso con pozzetto)

  • Ingresso / Sonda

    senza inserto intercambiabile

  • Diametro esterno tubo di protezione/Inserto

    6,0 mm (0.24")

    8,0 mm (0.31")

  • Lunghezza su richiesta (mm)

    fino a 400 mm (15.75")

  • Materiale tubo di protezione/pozzetto

    316L

  • Attacco al processo

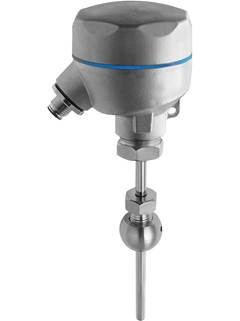

    Giunto a compressione

    Triclamp

    Microclamp

    Collegamenti a morsetto secondo ISO2852

    Ingold

    G3 / 4 "Liquiphant

    G1 "Liquiphant

    Varivent

    SMS 1147

    giunto a vite avvitato a norma DIN 11851

  • Forma della punta

    rettilineo

    ridotto

  • Rugosità della superficie Ra

    0,76 μm (30 μin)

    0,38 μm (15 μin)

  • Range di misura / operatività

    Pt100:

    -50 … 200 °C

    (-58 … 392 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 40 bar (580 psi)

  • Precisione

    classe A secondo IEC 60751

  • Miglior tempo di risposta

    dipende dalla configurazione

  • Trasmettitore da testa

    sì (4 ... 20 mA, HART

  • Certificazione

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 71182602

      Kit ricambi guarnizioni TA30A/TA30D

      5x O-ring 3.69x1.78 5x 0-ring 74.7x2.75

    • Order code 71182606

      Kit ricambi guarnizioni TA30R

      5x O-ring 57x2.5 5x O-ring 64.3x1.8 blau

    • Order code 71367427

      Spare parts kit ring D21/di 10xgreen,10p

      Pacchetto: 10 pezzi

    • Order code 71383294

      Spare parts kit gasket Da21/10x2EPDM 10p

      10 pezzi

    • Order code 60022519

      Tappo cieco G1/2 metallo/metallo 1.4435

    • Order code 71215757

      Spare Part Kit Press-Screw TK40 G1/4 d6

    • Order code 52018765

      Adattatore a saldare G3/4 d=50, 316L,3.1

      Attacco al processo montaggio a filo Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, FMI51, FTI51, TMR35. Materiale: 316L, conforme FDA, EHEDG, 3-A. Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale.

    • Order code 52028295

      Weld-in adapter G3/4, d=29, 316L, 3.1

      Attacco al processo montaggio a filo Materiale: 316L, conforme FDA, EHEDG Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per:FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33.

    • Order code 52021717

      O-ring 14.9x2.7 VMQ, FDA, 5 pcs.

      Materiale: silicone VMQ 75. Per: Adattatore a saldare G3/4, 316L, (71258355) montaggio su serbatoio, (71258357) montaggio su tubo, montaggio ad incasso, FTL31/FTL33, FTW23/FTWW33, QMW43, Adattatore a saldare G3/4, 316L, 3.1, (52018765) montaggio su serbatoio, (52028295) montaggio su tubo, montaggio ad incasso, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 52001052

      Adattatore a saldare G3/4 d=55, 316L

      Attacco al processo Flush mount. Materiale: 316L O-ring in silicone. Approvazione FDA, EHEDG, 3A. Per: FTL50/FTL50H, FTL80, TMR35.

    • Order code 52011897

      ADATTATORE G3/4" d=55 PER FTL50/51/H

      con attacco al processo GQ2. Materiale: AISI 316L O-ring in silicone. Certificato di ispezione 3.1.B EN 10204 per parti a saldare 1.4435 Per: FTL50/FTL50H, FTL80, TMR35.

    • Order code 52014473

      O-ring 21,89x2,62 VMQ, FDA, 5 pezzi

      Materiale: silicone VMQ 70. Per adattatore a saldare G3/4, 316L (52001052) flush mount, 316L, 3.1 (52011897) flush mount, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Order code 52001051

      Adattatore a saldare G1, d=60, 316L

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring. Approvazione FDA, EHEDG, 3A. Per: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Usage: TM401/TM411, TMR35.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per:FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP135, PMP23, PTP35, PMP51, TM401/TM411, TMR35.

    • Order code 71093129

      Weld-in adapter G1, d=53, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Cert. ispezione EN10204-3.1 Guarnizione: silicone O-ring Conforme FDA, EHEDG, 3-A. Per: FTL260/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/FTI52, PMP135, PTP35.

    • Order code 52014472

      O-ring 28,17x3,53 VMQ, FDA, 5 pcs.

      Materiale: Silicone VMQ 70. Per: adattatore a saldare G1 316L, (52001051) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 316L, 3.1, (52011896) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, manicotto di scorrimento FTM21

    • Order code 52001221

      Adattat. a saldare G1, orientabile, 316L

      Attacco al processo montaggio a filo. Materiale: 316L Liquiphant regolabile Guarnizione: Silicone Approvazione FDA, EHEDG, 3-A. Per: FTL20/FTL20H, FTL330H/330L, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/81.

    • Order code 52011898

      Weld-in adapter G1, adjustable,316L 3.1

      Attacco al processo montaggio a filo Liquiphant è regolabile. Materiale: 316L Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale (316L parti bagnate) Per: FTL20/FTL20H/FTL330H/FTL330L, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33, FTL80/FTL81.

    • Order code 52014424

      Profile gasket 29x36x3,7, FDA, 5pcs.

      Materiale: silicone VMQ. FDA. Per: weld-in adapter G1, adjustable, 316L (52001221), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: weld-in adapter G1, adjustable, 316L (52011898), FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL31/FTL33. Per: process connection flush mounted, FTL50H/FTL51H. Per: weld-in adapter G1, adjustable, FTL330H/FTL330L/FTL20H, FTL31/FTL33.

    • Order code 71405560

      Weld in adapter M12x1.5 1.4435/316L

    • Order code 71424800

      G1/2 adattat. a saldare metello-metallo

      per il collegamento con filettatura femmina G1/2". Materiale 316L/1.4435. 2x foro rilevamento perdite.

    • Order code XPT0002-DC

      Connettore per termometro spare part

    • Order code XPT0004-

      Kit ricambi coper. testa terminale TA30R

      Coperchio testa collegamento

  • A
    • Nr A Order code TA30A-

      Testa terminale TA30A

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Coperchio: basso, con cerniera, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia).

    • Nr A Order code TA30R-

      Testa Terminale TA30R

      Fermo per morsettiera o trasmettitore da testa + display opzionale. Copertura: avvitato, finestra opzionale. Materiale: acciaio inossidabile 316L. Colore: Acciaio (senza rivestimento). Temperatura ambiente:. -50...85/130 OC (Display / standard). Protezione: IP66/68, NEMA4X; IP69K (custodia). :: Facile cablaggio attraverso semplice accessibilità. :: Design compatto e peso ridotto.

    • Nr A Order code TA30S-

      Terminal Head TA30S

      Fermo per morsettiera. o testa del trasmettitore. Copertura: avvitato. Materiale: polipropilene. Colore: bianco. Temperatura ambiente:. -30...+130oC. Protezione: IP65, NEMA4X (custodia). :: Facile cablaggio attraverso una buona accessibilità. :: Design compatto, peso ridotto.

    • Order code TK40-

      iTHERM TK40 Raccordo a compressione

      Raccordo a compressione saldato con design igienico. Per applicazioni nelle industrie alimentare / bevande e farmaceutica.

    • Order code XPT0001-

      Parte di ric. Kit di tenuta TK40 XPT0001

      consegna: 5 parti per kit

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508

    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati

    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

  • B
    • Nr B Order code TMT180-

      iTEMP TMT180, trasmett. da testa Pt100

      Trasmettitore di temperatura programma- bile da PC. Campo configurabile per T/R Pt100 Uscita analogica 4..20 mA tecnica a due fili. Comportamento in anomalia sec.NAMUR NE43 Per montaggio in testa sec. DIN EN50446 forma B. Listato UL. GL (German Lloyd) certificato marino.

    • Nr B Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Nr B Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.

    • Nr B Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.
