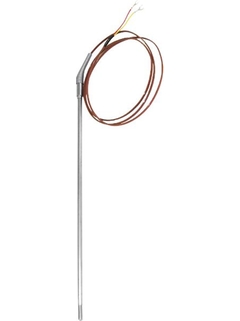

Sensore a termocoppia TH52, sonda a fune, versione USA

Sensore a termocoppia sonda a fune TH52 ©Endress+Hauser

Sensore a termocoppia economico, adatto a molte applicazioni di processo e laboratorio

La sonda a fune della termocoppia è semplice da installare e offre un'elevata sicurezza operativa grazie alla misura della temperatura affidabile e precisa in processi comuni. La sonda è utilizzata in varie applicazioni di processo e di laboratorio come scambiatori di calore, forni o essiccatoi. Senza il pozzetto aggiuntivo, la guaina della sonda è a contatto diretto con il fluido di processo. Ciò consente alla sonda a fune di rilevare i rapidi cambiamenti della temperatura in maniera veloce e precisa.

  • Vantaggi

    • Struttura semplificata dei modelli: prezzi competitivi, ottimo rapporto prezzo/prestazioni. Facilità di ordinazione e ripetizione degli ordini. Indicando un unico numero di modello si ottiene il sistema di misura completo, comprendente sensore e...

  • Campo applicativo

    Le termocoppie isolate con ossido di magnesio, comunemente indicate come termocoppie MgO, sono utilizzate in varie applicazioni di processo e laboratorio. Hanno molte caratteristiche vantaggiose, pertanto rappresentano una buona scelta sia per usi...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termocoppia

  • Caratteristica / Applicazione

    Stile US

    sonda a fune

    connessione al processo come adattatore a pressione

  • Testina terminale

    Non applicabile

  • Pozzetto termometrico

    senza (non per uso con pozzetto)

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

  • Diametro esterno tubo di protezione/Inserto

    1/16'' (1,59 mm)

    1/8'' (3,18 mm)

    3/16'' (4,76 mm)

    1/4'' (6,35 mm)

  • Lunghezza su richiesta (mm)

    fino a 96 (2438 mm)

    altri su richiesta"

  • Materiale tubo di protezione/pozzetto

    316

    Alloy 600

  • Rivestimento opzionale

    Non applicabile

  • Attacco al processo

    adattatore a pressione:

    NPT1/8"

    NPT1/4"

  • Forma della punta

    diritto

  • Rugosità della superficie Ra

    nicht definiert

  • Range di misura / operatività

    Tipo T:

    -270 ... 370 °C

    (-454 ... 698 °F)

    Tipo J:

    -210 ... 720 °C

    (-346 ... 1328 °F)

    Tipo E:

    -270 ... 820 °C

    (-454 ... 1508 °F)

    Tipo K:

    -270 ... 1150 °C

    (-454 ... 2.02 °F)

    Tipo N:

    -270 ... 1150 °C

    (-454 ... 2102 °F)

  • Max pressione di processo a 20°C

    Dipende dalla configurazione

  • Precisione

    Standard secondo ASTM E-230

    Speciale secondo ASTM E-230.

  • Miglior tempo di risposta

    63% rt = 0,3 s

  • Trasmettitore da testa

    Non applicabile
