TH14
Termoresistenza modulare, versione USA

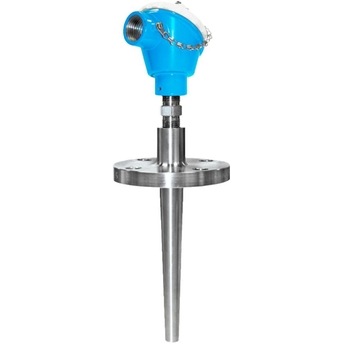

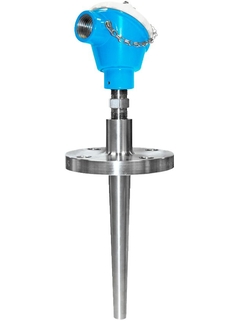

Immagine del prodotto, termoresistenza TH14 ©Endress+Hauser

Tecnologia di misura della temperatura da leader per applicazioni generali

Questo termometro estremamente modulare può essere impiegato per svariate applicazioni in ambienti gravosi, ad esempio in impianti di produzione di energia, raffinerie, nell'industria chimica o petrolchimica. Il robusto dispositivo con pozzetto termometrico da barra piena e connessione flangiata in SS316 o INCONEL600 e trasmettitore da testa diverso è un'unità completa e pronta all'uso con maggiori precisione e affidabilità di misura.

  • Vantaggi

    • Elevata flessibilità grazie all'armatura modulare con teste terminali standard e lunghezza di immersione personalizzata

    • Soluzioni di misura della temperatura complete da un unico fornitore. Trasmettitore di alto livello con sensore integrato per...

  • Campo applicativo

    I sensori di temperatura TH14 sono armature RTD installate nei pozzetti termometrici e progettate per essere impiegate in tutti i tipi di industria di processo, compresi gli ambienti difficili, grazie al design resistente. Sono costituiti da una sonda...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    Stile US

    dispositivo di temperatura modulare

    connessione al processo flangiata

    con estensione

    pozzetto termometrico compreso

  • Testina terminale

    TA20J - SS - con o senza display

    TMT162 - alluminio - custodia da campo con o senza display

    TMT162 - SS - alloggio sul campo con o senza display

    Alluminio - coperchio avvitato con catena - E+H blu

    PP plastica - coperchio avvitato con catena

    Alu - flip cover

    TA30H - alluminio con o senza display.

  • Pozzetto termometrico

    da barra (perforata)

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

    isolamento in PFTE, rigido

  • Diametro esterno tubo di protezione/Inserto

    3/4'' (19,05 mm)

    17/16'' (26,99 mm)

    22,23 mm ... 26,99 mm

    (0,88'' ... 1,06'')

  • Lunghezza su richiesta (mm)

    fino a 24" (609 mm)

    altri su richiesta

  • Materiale tubo di protezione/pozzetto

    316/316L

    altri su richiesta

  • Rivestimento opzionale

    Disponibile su richiesta

  • Attacco al processo

    flangia:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1" 900/1500 RF (B16.5)

    ASME 1.5" 150 RF (B16.5)

    ASME 1.5" 300 RF (B16.5)

    ASME 1.5" 600 RF (B16.5)

    ASME 1.5" 900/1500 RF (B16.5)

    ASME 2" 150 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

    ASME 2" 900/1500 RF (B16.5)

    ASME 3" 150 RF (B16.5)

    ASME 3" 300 RF (B16.5)

    ASME 3" 600 RF (B16.5)

    ASME 3" 900/1500 RF (B16.5)

  • Forma della punta

    rettilineo

    rastremato

  • Rugosità della superficie Ra

    32 μin (0.80 μm)

  • Range di misura / operatività

    PT100 WW:

    -200 °C … 600 °C

    (-328 °F … 1.112 °F)

    StrongSens:

    -50 °C … 500 °C

    (-58 °F … 932 °F)

    PT100 TF:

    -50 °C … 200 °C
    (-58 °F … 392 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 500 bar (7.252 psi)
    Dipende dalla configurazione

    Non applicabile
    a 20 °C: 500 bar (7.252 psi)

  • Precisione

    classe AA secondo IEC 60751

    Classe A secondo IEC 60751

    Classe B secondo IEC 60751.

  • Miglior tempo di risposta

    dipende dalla configurazione

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    solo trasmettitore

    FM IS

    CSA IS

    FM/CSA IS

  • Certificazione

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • F
  • A
    • Nr A Order code TS212-

      Insert imperial iTHERM TS212

      Insert replaceable central spring load imperial version ::Fastest response times for optimal process control through iTHERM QuickSens insert. ::Maximum robustness for highest process safety through iTHERM StrongSens insert. Maximum RTD accuracy at high temperature through iTHERM HotSens insert.

    • Nr A Order code TU111-

      Inserto-RTD TU111, Gen.Purp. U.S.Style

      Spare part. Molleggiato. General purpose. Sensore Pt100 in accordo IEC60751 standard, alpha=0.00385.

  • F
  • E
  • F
    • Nr F Order code TA30H-

      Testa Terminale TA30H

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Versione: protezione esplosione. Coperchio: filettato, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia). Protezione Ex d/XP: IP66/67 (custodia).

  • A
    • Nr A Order code TA30R-

      Testa Terminale TA30R

      Fermo per morsettiera o trasmettitore da testa + display opzionale. Copertura: avvitato, finestra opzionale. Materiale: acciaio inossidabile 316L. Colore: Acciaio (senza rivestimento). Temperatura ambiente:. -50...85/130 OC (Display / standard). Protezione: IP66/68, NEMA4X; IP69K (custodia). :: Facile cablaggio attraverso semplice accessibilità. :: Design compatto e peso ridotto.

    • Order code TMT162E-

      Elettronica TMT162

    • Order code TMT180-

      iTEMP TMT180, trasmett. da testa Pt100

      Trasmettitore di temperatura programma- bile da PC. Campo configurabile per T/R Pt100 Uscita analogica 4..20 mA tecnica a due fili. Comportamento in anomalia sec.NAMUR NE43 Per montaggio in testa sec. DIN EN50446 forma B. Listato UL. GL (German Lloyd) certificato marino.

    • Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.

    • Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.

    • Order code TMT84-

      iTEMP TMT84, Trasmettitore da testa PA

      Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.

    • Order code TMT142E-

      Elettronica TMT142E

  • E
    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati

    • Order code TID10-

      Display per trasmettitore TID10

      ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.

  • E
    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508
