Termometro a termocoppia a prova di esplosione T54, versione USA

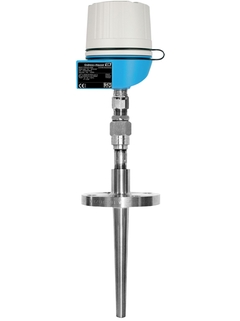

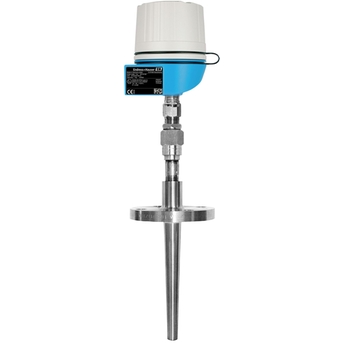

Immagine del prodotto, termometro a termocoppia a prova di esplosione T55, progettazione modulare - versione USA ©Endress+Hauser

Monitoraggio sicuro delle temperature di processo in applicazioni complesse, ad es. nel settore Oil & Gas

Il robusto termometro è progettato per l'impiego in applicazioni gravose in cui la sicurezza ha un ruolo fondamentale, ad es. nell'industria chimica, Oil & Gas e dell'energia elettrica. Utilizzando pozzetti termici resistenti e materiali specifici, è possibile lavorare in ambienti difficili, in presenza di sostanze corrosive e altissime pressioni. Un trasmettitore da testa opzionale, con tutti i protocolli di comunicazione comuni, rende il dispositivo pronto all'uso, con migliore accuratezza di misura e affidabilità rispetto ai sensori con cablaggio diretto. Flessibilità nella scelta della configurazione.

  • Vantaggi

    • Armature di temperatura con certificazioni FM/CSA XP Classe I, Div. 1 per la massima sicurezza

    • Soluzioni di misura della temperatura complete da un unico fornitore. Trasmettitore di alto livello con sensore integrato per applicazioni gravose nell'...

  • Campo applicativo

    L'armatura del sensore è adatta all'uso in vari settori dell'industria di processo, ad esempio:

    • Chimico

    • Industria petrolchimica

    • Raffinerie

    • Piattaforme offshore

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termocoppia

  • Caratteristica / Applicazione

    Approvazione antideflagranza Statunitense

    montaggio modulare della temperatura

    per applicazioni pesanti

    Connessione al processo flangiata

    Con estensione

    Incluso pozzetto termometrico

  • Testina terminale

    TMT162 - alluminio - custodia da campo con o senza display

    TMT162 - SS - alloggio sul campo con o senza display

    TMT142 - alluminio - custodia da campo con o senza display

    TA30H - alluminio - senza o senza display.

  • Pozzetto termometrico

    da barra (perforata)

  • Ingresso / Sonda

    isolamento minerale (MI), flessibile

  • Diametro esterno tubo di protezione/Inserto

    7/8'' (22,23 mm)

    17/16'' (26,99 mm)

  • Lunghezza su richiesta (mm)

    fino a 22.5 (571 mm)

    altri su richiesta"

  • Materiale tubo di protezione/pozzetto

    316/316L

    altri su richiesta

  • Rivestimento opzionale

    Disponibile su richiesta

  • Attacco al processo

    flangia:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1.5" 150 RF (B16.5)

    ASME 1.5" 300 RF (B16.5)

    ASME 1.5" 600 RF (B16.5)

    ASME 2" 150 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

  • Forma della punta

    diritto

    rastremato

  • Rugosità della superficie Ra

    32 μin (0.80 μm)

  • Range di misura / operatività

    Tipo T:

    -270 ... 370 °C

    (-454 ... 698 °F)

    Tipo J:

    -210 ... 720 °C

    (-346 ... 1328 °F)

    Tipo E:

    -270 ... 820 °C

    (-454 ... 1508 °F)

    Tipo K:

    -270 ... 1150 °C

    (-454 ... 2.02 °F)

    Tipo N:

    -270 ... 1150 °C

    (-454 ... 2102 °F)

  • Max pressione di processo a 20°C

    63% rt = 0,3 s

  • Precisione

    Standard secondo ASTM E-230

    Speciale secondo ASTM E-230.

  • Miglior tempo di risposta

    dipende dalla configurazione

    63% rt = 15 s

  • Trasmettitore da testa

    sì (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Approvazioni Ex

    FM XP

    CSA XP
    FM/CSA XP

    CSA GP

  • Certificazione

    SIL (solo trasmettitore)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • F
  • A
    • Nr A Order code TU121-

      Inserto-TC TU121, Gen.Purp. U.S.Style

      Parte di ricambio. Inserto termocoppia molleggiato Termocoppia in accordo alle tabelle EMF ASTM E-230 e IEC60584. Codici Colore per ASTME-230.

  • E
  • F
    • Nr F Order code TA30H-

      Testa Terminale TA30H

      Adatta per morsettiera ceramica o trasmettitore da testa + display opzionale. Versione: protezione esplosione. Coperchio: filettato, finestra opzionale. Materiale: alluminio. Rivertimento: poliestere sabbiato. Colore: corpo blu, coperchio grigio. Temp. ambiente: -50...150 oC (custodia). Protezione: IP66/68, NEMA 4X (custodia). Protezione Ex d/XP: IP66/67 (custodia).

    • Order code TMT142E-

      Elettronica TMT142E

    • Order code TMT162E-

      Elettronica TMT162E

    • Order code TMT181-

      iTEMP TMT181, trasmettitore da testa PCP

      Trasmettitore intelligente di temp., da testa, programmabile via PC. Ingressi universali programmabili per RTD, TC, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA. Isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a Din 43729

    • Order code TMT182-

      iTEMP TMT182, trasmetitore da testa HART

      Trasmettitore intelligente, di temperatura, da testa. Configurabile via protocollo HART come RTDs, TCs, Ohm e mV. Tecnologia a 2 fili, uscita 4...20 mA, SIL, isolamento galvanico e comportamento in anomalia in accordo a NE43. Per montaggio in teste tipo B, in accordo a DIN 43729.

    • Order code TMT82-

      iTEMP TMT82, Trasmettitore HART

      Trasmettitore di temperatura 2 fili. Isolamento galvanico 2kV (ingresso/uscita). Applicazione: RTD, TC, Ohm e mV.

    • Order code TMT84-

      iTEMP TMT84, Trasmettitore da testa PA

      Doppio ingresso di sensore Diagnostica avanzata: controllo sensore. Isolamento galvanico 2kV. Applicazione: RTD, TC, Ohm, mV. Assorbimento corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione opzionale selezionabile.

    • Order code TMT85-

      iTEMP TMT85, Transmitter FF

      Trasmettitore di temperatura con doppio ingresso e diagnostica avanzata per monitoraggio sensore. Protocollo FOUNDATION Fieldbus (ITK 5.0.1). Isolamento galvanico 2 kV (ingresso sensore all'uscita). Applicazione: RTC, TC, Ohm, mV. Consumo corrente: 11 mA. Montaggio: testa forma B, DIN43729. Impostazione in fabbrica: CH1: Pt100, 3-fili, oC CH2: inattivo Configurazione differente da selezionare.

    • Order code READWIN-

      SOFTWARE READWIN

      Per la configurazione e la consultazione dei dati

    • Order code TID10-

      Display per trasmettitore TID10

      ad innesto. Dot-Matrix visualizza il valore misurato. 12 DIP-switches tasto laterale. Parametri: FF: Simulatzione, Write Lock. PA: Bus adress, Write Lock. Compatibile: TMT85, TMT84, TMT82.

    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code FXA195-

      Commubox FXA195

      Modem per la connessione di dispositivi da campo HART a personal computer con porta USB, per la messa in servizio dei dispositivi mediante tool software. :: idoneo per segnali a sicurezza intrinseca :: Sil2, IEC61508
