Easytemp® TMR35
Termometro compatto con design igienico

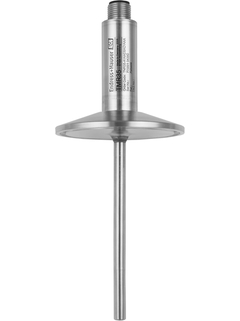

Immagine del termometro compatto con design igienico Easytemp® TMR35 ©Endress+Hauser

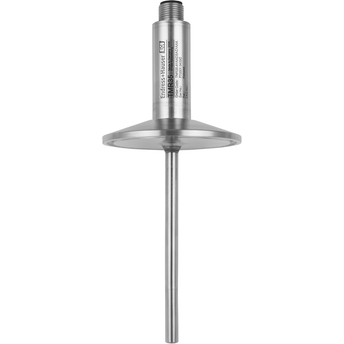

Immagine del termometro compatto con design igienico Easytemp® TMR35 ©Endress+Hauser
Immagine del termometro compatto con design igienico Easytemp® TMR35 ©Endress+Hauser

Compatto, veloce e preciso per la misura della temperatura in processi industriali igienici.

Grazie all'efficienza dei costi, all'utilizzo ottimale dello spazio, al funzionamento affidabile, alla facilità di installazione e di messa in servizio il termometro TMR35 soddisfa i requisiti dell'industria alimentare, delle bevande e farmaceutica. Una varietà di connessioni al processo igieniche consente un'elevata flessibilità.

  • Vantaggi

    • Design compatto realizzato interamente in acciaio inox

    • Tempi di risposta estremamente brevi

    • Estrema precisione anche con lunghezze dell'inserzione ridotte

    • Trasmettitore a 4 fili, Pt100 o programmabile tramite PC con uscita 4 ... 20 mA e interfaccia USB

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Termoresistenza

  • Caratteristica / Applicazione

    versione metrica

    sonda di temperatura compatta

    tempo di risposta rapido

    costruzione igienica

    connessione al processo igienica

    con o senza collo

  • Pozzetto termometrico

    senza (uso con pozzetto non previsto)

    da utilizzare con pozzetto

    incl. pozzetto a T/gomito

  • Ingresso / Sonda

    versione con tubo, fili isolati, non flessibile

  • Diametro esterno tubo di protezione/Inserto

    3,0 mm (0,12'')

    6,0 mm (0,24'')

  • Lunghezza su richiesta (mm)

    fino a 600,00 mm (23.62'')

  • Materiale tubo di protezione/pozzetto

    1.4404 (316L)

  • Attacco al processo

    Igienica:

    G1 sistema di tenuta conica/2" (metallo)

    connessioni clamp secondo ISO 2852/DIN 32676

    raccordo tubo a vite secondo DIN 11851

    Varivent

  • Forma della punta

    rettilineo

  • Rugosità della superficie Ra

    0,4 μm (16 μin.)

    0,8 μm (32 μin.)

  • Range di misura / operatività

    Pt 100:

    -50 … 200 °C

    (-580 … 392 °F)

  • Max pressione di processo a 20°C

    a 20 °C: 100 bar (1.450 psi)

  • Precisione

    classe A secondo IEC 60751

  • Miglior tempo di risposta

    t50 = 1 s

    t90 = 2 s

  • Trasmettitore da testa

    no (Segnale 4…20mA)

  • Certificazione

    3A

    Approvazioni marine

    UL 3111-1

    EAC

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code

      The unit is not repairable

    • Order code 52001051

      Adattatore a saldare G1, d=60, 316L

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring. Approvazione FDA, EHEDG, 3A. Per: FMI51/FMI52, FTI51/FTI52, FTL20/FTL20H, FTL31/FTL33, FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL80/FTL81, FTL260, FTW23, FTW33, PMP23, PMP51, PMP135, PTP33B/PTP35. Usage: TM401/TM411, TMR35.

    • Order code 52001052

      Adattatore a saldare G3/4 d=55, 316L

      Attacco al processo Flush mount. Materiale: 316L O-ring in silicone. Approvazione FDA, EHEDG, 3A. Per: FTL50/FTL50H, FTL80, TMR35.

    • Order code 52011896

      Weld-in adapter G1, d=60, 316L, 3.1

      Attacco al processo montaggio a filo. Materiale: 316L. Guarnizione: silicone O-ring FDA, EHEDG, 3A. EN10204-3.1 certif. ispez. materiali. Per:FTL50/FTL50H/FTL51/FTL51C/FTL51H, FTL260/FTL20H, FTL31/FTL33, FTL80/FTL81, FTW23/FTW33, FMI51/FMI52, FTI51/52, PMP135, PMP23, PTP35, PMP51, TM401/TM411, TMR35.

    • Order code 52011897

      ADATTATORE G3/4" d=55 PER FTL50/51/H

      con attacco al processo GQ2. Materiale: AISI 316L O-ring in silicone. Certificato di ispezione 3.1.B EN 10204 per parti a saldare 1.4435 Per: FTL50/FTL50H, FTL80, TMR35.

    • Order code 52014472

      O-ring 28,17x3,53 VMQ, FDA, 5 pcs.

      Materiale: Silicone VMQ 70. Per: adattatore a saldare G1 316L, (52001051) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81, QMW43, Adattatore a saldare G1, 316L, 3.1, (52011896) montaggio a filo, FMI51/FMI52, FTI51/FTI52, FTL31/FTL33, FTW23/FTW33, PMP23, PMP51, PTP33B, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81,QMW43, manicotto di scorrimento FTM21

    • Order code 52014473

      O-ring 21,89x2,62 VMQ, FDA, 5 pezzi

      Materiale: silicone VMQ 70. Per adattatore a saldare G3/4, 316L (52001052) flush mount, 316L, 3.1 (52011897) flush mount, FTL50/FTL50H/FTL51/FTL51H, FTL80/FTL81.

    • Order code 52018765

      Adattatore a saldare G3/4 d=50, 316L,3.1

      Attacco al processo montaggio a filo Per: FTL20/FTL20H, FTL31/FTL33, FTW23/FTW33, FMI51, FTI51, TMR35. Materiale: 316L, conforme FDA, EHEDG, 3-A. Guarnizione: O-ring Silicone Certificato di ispezione EN10204-3.1 materiale.

    • Order code 52021717

      O-ring 14.9x2.7 VMQ, FDA, 5 pcs.

      Materiale: silicone VMQ 75. Per: Adattatore a saldare G3/4, 316L, (71258355) montaggio su serbatoio, (71258357) montaggio su tubo, montaggio ad incasso, FTL31/FTL33, FTW23/FTWW33, QMW43, Adattatore a saldare G3/4, 316L, 3.1, (52018765) montaggio su serbatoio, (52028295) montaggio su tubo, montaggio ad incasso, FMI51, FTI51, FTL31/FTL33, FTW23/FTW33, QMW43.

    • Order code 71424800

      G1/2 adattat. a saldare metello-metallo

      per il collegamento con filettatura femmina G1/2". Materiale 316L/1.4435. 2x foro rilevamento perdite.

    • Order code 71327121

      Thermowell TMR35 L= 83mm, G1/2, 316L

      metal to metal, inner diameter 3mm. metal to metal, inner diameter 3mm. Outer diameter 5.3mm.

    • Order code 51007657

      Upgrade adattatore TXU10

      4 pin plug to M12.

    • Order code 51008433

      TAG configurazione (2 x 18 caratteri)

    • Order code 51010487

      Etichetta in carta (3x16car.)

    • Order code TT411-

      iTHERM TT411 Thermowell

      Pozzetto con design igienico. Versione metrica per applicazioni nel settore alimentare / bevande e industrie farmaceutiche.

    • Order code TMR35-

      Easytemp TMR35, termometro compatto

      Sensore: Pt100 classe A, tempo di risposta veloce. 4-20mA versione programmabile via PC. GL (German Lloyd) Marino (lunghezza inserzione max. 300mm). :: Applicazioni igieniche.

    • Order code 71217708

      Corda 4p D18 IP69K

      Cavo PVC, 4 x 0,34 mm2 (22 AWG) M12x1 con ghiera in acciaio; tipo di connettore femmina, dritto; tappo a vite; lunghezza 5 m (16,4 ft); IP69K.

    • Order code TXU10-

      Kit di configurazione TXU10-

      per trasmettitori configurabili con PC, programma di setup, cavo di interfaccia con porta USB e connettore 4 pin

    • Order code RXU10-

      Accessori Datamanager RXU10
