Misuratore di pressione relativa

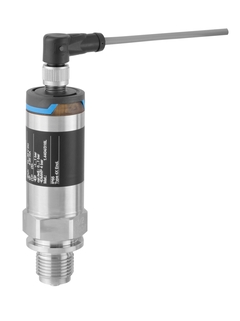

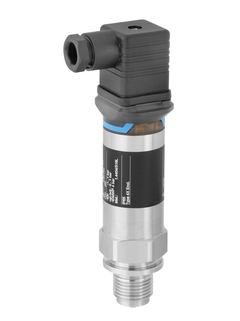

Cerabar PMP11

Cerabar PMP11 ©Endress+Hauser
Cerabar PMP11 ©Endress+Hauser

Cerabar PMP11 fa parte di una forte squadra per applicazioni standard - Liquiphant, Liquipoint, Cerabar, Ceraphant

Principio di misura della pressione

Trasduttore di pressione conveniente con sensore metallico per la misura di gas e liquidi

Cerabar PMP11 è il trasmettitore di pressione compatto più conveniente del suo segmento. Presenta un sensore piezoresistivo ed è in grado di misurare la pressione relativa da 400 mbar fino a 40 bar. PMP11 è progettato per resistere alle condizioni dell'industria di processo grazie all'utilizzo di materiali di elevata qualità come l'acciaio 316L. Può essere utilizzato in applicazioni standard nell'industria di processo.

Selezione rapida

Scegli tra le opzioni suggerite
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Installazione e configurazione semplici e rapide in campo grazie alla struttura molto compatta e a campi di misura personalizzabili

    • La precisione di riferimento pari allo 0,5%, la stabilità e la ripetibilità a lungo termine garantiscono l'elevata qualità...

  • Campo applicativo

    Trasduttore di pressione con sensore di metallo interamente saldato per la misura della pressione relativa in gas e liquidi.

    • Connessione al processo: filettatura

    • Temperatura di processo: da -25 a +85°C (da -13 a +185°F)

    • Pressione di processo: da 400 mbar...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Pressione relativa

  • Caratteristica

    Trasduttore di pressione economico, sensore piezoresistivo con membrana di misura metallica

  • Alimentazione / Comunicazione

    10 … 30 V c.c.
    /4-20 mA

    12 … 30 V c.c./0 … 10 V

  • Precisione

    0.5%

  • Stabilità a lungo termine

    0.2 % del campo di misura superiore/anno

  • Temperatura di processo

    -25 °C…+85 °C
    (-13 °F…+185 °F)

  • Temperatura ambiente

    –40 … +85 °C
    (–40 … +185 °F)

  • Cella di misura

    400 mbar … +40 bar
    (6 … +600psi)

  • Sovrapressione massima

    max. 0 … +60 bar
    (0 … +900 psi)

  • Attacco al processo

    Filettature:

    G1/4, G1/2,

    MNPT 1/4, MNPT 1/2,

    M24,

    DIN13

  • Comunicazione

    4-20 mA

    0 … 10 V

  • Approvazioni costruzione

    EN 10204-3.1 Rapporto di ispezione finale

    Privo di oli e grassi

  • Principio di misura

    Pressione relativa

  • Caratteristica / Applicazione

    Trasduttore di pressione conveniente, sensore piezoelettrico con membrana di misura metallica

  • Alimentazione / Comunicazione

    Uscita analogica: 10…30 V c.c.

    Uscita 0...10 V: 12…30 V c.c.

  • Precisione

    0.5%

  • Stabilità a lungo termine

    0,2% del fondo scala/anno

  • Temperatura ambiente

    -40…+70 °C

    (-40…+158 °F)

  • Temperatura di processo

    -25…+85 °C

    (-13…+185 °F)

  • Pressione assoluta di processo / limite massimo di sovrapressione

    160 bar (2400 psi)

  • Campo di misura della pressione

    400 mbar...+40 bar
    (6 psi...+600 psi)

  • Attacco al processo

    Filettature:

    G1/4, G1/2,

    MNPT1/4, MNPT1/2,

    DIN13

  • Comunicazione

    4...20 mA

    0...10 V

  • Approvazioni costruzione

    Rapporto di ispezione finale

    Assenza di olio e grassi

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
    • Order code 52009800

      Guarniz. piatta 18,5x23,9x1,5 FKM, 5 pz

      Guarnizione Processo Viton. Per: Cerabar M / S, Cerabar PMP11 / PMP21, cella in metallo.

    • Order code 71286350

      Sealing kit PMPx1, PTP31B, FKM, 2 pcs.

      Consists of: gasket 18.5x23.9x1.5 FKM. O-ring 14x1.78, FKM. Usage: PMP11, PMP21, PMP51, PTP31B.

    • Order code 71280307

      Connettore a valvola ISO4400 M16, 4 poli

      Composto da: connettore a valvola, vite, guarnizione, anello connettore, anello adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 71280349

      Valvola ISO4400 NPTF1/2, 4-poli

      Composto da: connettore, vite, guarnizione, otturatore della valvola, adattatore. Per: FTL31/FTL33, FTW33, PMC11/PMC21, PMP11/PMP21/PMP23.

    • Order code 52010285

      Cavo 4x0.34, box M12,Cu Sn/Ni,90o,L=5m

      M12 presa per connettore, 5m di cavo PVC, Cu Sn/Ni lock. Utilizzo per: FMB50/FMB51/FMB52/FMB53, FTL31/FTL33, FTW23, FTW33, PMC11, PMC21, PMC51, PMP11, PMP21/PMP23, PMP51/PMP55, PTC31B, PTP31B/PTP33B.

    • Order code 71114212

      Connettore M12 90°

      Auto collegamento. Uso: connettore M12.

    • Order code 52006263

      Connettore diritto, senza cavo

      Da cablare. Collegamento autonomo. Per: connettore 4p-125V, 4A-M12
