Proline Promag 55S
Misuratore di portata elettromagnetico

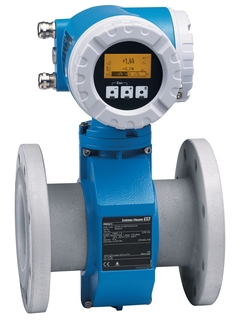

Immagine del flussimetro Proline Promag 55S per applicazioni con alto contenuto di solidi e forte abrasione. ©Endress+Hauser

Proline Promag 55S per applicazioni con alto contenuto di solidi e forte abrasione

Misuratore di portata con eccezionale resistenza all'abrasione e rilevamento dei contenuti solidi

Promag S è ideale per fluidi non omogenei, abrasivi e corrosivi. Il robusto design del sensore, con rivestimenti ottimizzati per l'industria, consente l'applicazione in ambienti impegnativi e nei processi di misura come il trattamento delle acque reflue, la produzione di pasta e carta o nell'industria delle materie prime e dei metalli. A causa del suo trasmettitore ad alte prestazioni, Promag 55S non solo misura la portata in modo affidabile, ma calcola anche il contenuto di solidi.

Selezione rapida

Scegli tra le opzioni suggerite
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

o

Configurazione individuale

Continua la selezione tra tutte le opzioni possibili
  • Vantaggi

    • Elevata stabilità del segnale grazie ad un'evoluta elaborazione del segnale

    • Massima sicurezza - elettrodi di misura e rivestimenti ottimizzati per il settore

    • Nessuna perdita di carico grazie alla sezione di passaggio completamente libera

    • Massime...

  • Campo applicativo

    • Il principio di misura bidirezionale è virtualmente indipendente da pressione, densità, temperatura e viscosità

    • Ideale per le applicazioni più esigenti, con un elevato contenuto di solidi abrasivi.

    Caratteristiche del dipositivo

    • Sistema a bobine

    • Ampia...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Nome del prodotto

    Misuratore di portata con elevata resistenza all'abrasione e diagnostica integrata del contenuto di solidi. Ottima stabilità del segnale grazie alla speciale elaborazione del segnale.
    Ideale per applicazioni con severi requisiti, elevato contenuto di solidi e forte abrasione.

  • Caratteristiche del sensore

    Massima sicurezza - elettrodi di misura e rivestimenti ottimizzati per l'industria. Misura di portata con risparmio energetico - nessuna perdita di carico dovuta alla restrizione della sezione. Non richiede manutenzione - senza parti in movimento. Sistema di bobine intensificato. Vasta gamma di rivestimenti.

  • Caratteristiche del trasmettitore

    Massime prestazioni - con misura di solidi integrata per fluidi critici. Massima sicurezza - pulizia dell'elettrodo incorporata. Recupero automatico dei dati per l'assistenza. Display retroilluminato a 4 righe con touch control. Due uscite contatto.

  • Diametro

    DN 15 … 600
    1/2"… 24"

  • Materiali delle parti bagnate

    Rivestimento: poliuretano, gomma dura, PFA, PTFE, gomma naturale
    Elettrodi: 1.4435/304L, Alloy C-22, tantalio, platino, Duplex 1.4465, carburo di tungsteno, titanio

  • Variabili misurate

    Portata volumetrica, conducibilità elettrica, portata massica

  • Errore di misura massimo

    Portata volumetica: ±0.5 % c.m.± 1 mm/s (0.04 in/s)
    Opzione: ±0.2 % c.m. ± 2 mm/s (0.08 in/s)

  • Campo di misura

    0 … 9600 m³/h

  • Campo di pressione

    PN 10 … 40
    Cl. 150 … 300
    JIS 10 … 20K
    AS 2129 Tabella E
    AS 4087 PN16

  • Temperatura di processo

    -40 … +180°C
    (-40 … +356°F)

  • Temperatura ambiente

    –40...+60 °C (–40...+140 °F)

  • Materiale del corpo del sensore

    Alluminio rivestito AlSi10Mg, acciaio al carbonio con verniciatura protettiva

  • Materiale della custodia del trasmettitore

    In alluminio pressofuso con verniciatura a polvere

  • Protezione elettronica

    Standard: IP 67 (custodia Type 4X) per trasmettitore e sensore
    Opzionale: IP 68 (custodia Type 6P) per versione separata del sensore Promag

  • Display / Operazione

    Display a quattro righe con retroilluminazione
    Touch control

  • Uscite

    4-20 mA
    (attiva/passiva) Uscita impulsi/frequenza (attiva/passiva)
    2 uscite di stato

  • Ingressi

    Stato
    Ingresso in corrente

  • Comunicazione

    HART
    PROFIBUS PA
    Fieldbus Foundation

  • Alimentazione

    c.a. 20 ... 260 V
    c.c. 20 ... 64 V

  • Approvazioni Ex

    ATEX, FM, CSA

  • Sicurezza del prodotto

    Marchio CE, C-tick, EAC

  • Certificati e approvazioni per pressione

    CRN, PED

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    Approvazione per acqua potabile: ACS, KTW/W270, NSF 61, WRAS BS 6920
