Proline Promass G 100
Misuratore di portata Coriolis

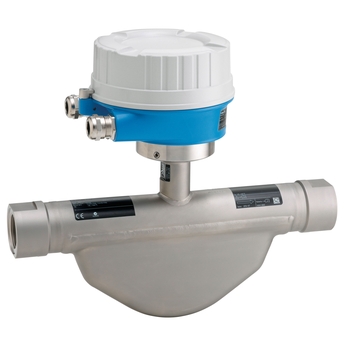

Immagine del Promass G 100 / 8G1B per la misura di liquidi e gas in applicazioni ad alta pressione ©Endress+Hauser

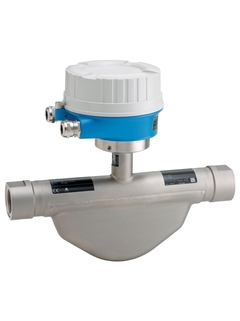

Promass G 100 / 8G1B per la misura di liquidi e gas in applicazioni ad alta pressione

Introduzione al Proline Web server

Sensore per pressioni elevate con trasmettitore ultra-compatto.

Promass G fornisce misure precise e sicure di liquidi e gas in applicazioni ad alta pressione fino a 350 bar (5080 psi). Disco di rottura e connessioni al processo filettati forniscono un'integrazione facile e sicura. In combinazione con la custodia del trasmettitore più piccola oggi disponibile sul mercato, offre massime prestazioni in spazi ristrettissimi. Promass F 100 è la scelta ideale per integratori di sistemi, costruttori di skid e produttori di macchine.

  • Vantaggi

    • Integrazione nel processo facile e sicura - attacchi filettati

    • Minori punti di misura nel processo - misura multivariabile (portata, densità, temperatura)

    • Ingombro ridotto - non necessita di tratti in ingresso/uscita

    • Trasmettitore di dimensioni ridotte...

  • Campo applicativo

    • Principio di misura che opera indipendentemente dalle proprietà fisiche del fluido, come viscosità o densità

    • Misura accurata di liquidi e gas in applicazioni ad alta pressione.

    Caratteristiche del dispositivo

    • Connessioni al processo filettate

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Il sensore di alta pressione più compatto con trasmettitore
    ultracompatto. Misura accurata di liquidi e gas per applicazioni con
    alta pressione.

  • Caratteristiche del sensore

    Integrazione semplice e sicura nel processo – attacchi filettati. Riduzione dei punti
    di misura nel processo – misura multivariabile (portata, densità, temperatura). Installazione non ingombrante – nessun tratto rettilineo in entrata/uscita. Filettature interne per la connessione al processo. Pressione di processo fino a 350 bar (5080 psi).

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - tutte le funzionalità con il minimo ingombro.
    Risparmi di tempo con operatività locale senza software e hardware addizionali -
    web server integrato. Verifica integrata - tecnologia Heartbeat.
    Custodia del trasmettitore robusta e ultracompatta. Connettore
    già configurato.

  • Diametro

    DN 8...25 (⅜...1")

  • Materiali delle parti bagnate

    Misuratore: 1.4435 (316L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata,
    densità di riferimento

  • Errore di misura massimo

    Portata massica (liquidi): ±0,15 %
    Portata volumetrica (liquidi): ±0,15 %
    Portata massica (gas): ±0,75 %
    Densità (liquidi): ±0,0005 g/cm³

  • Campo di misura

    0...18 000 kg/h (0...662 lb/min)

  • Campo di pressione

    350 bar (5080 psi)

  • Temperatura di processo

    –50...+150 °C (–58...+302 °F)

  • Temperatura ambiente

    –40...+60 °C (–40...+140 °F)
    Opzione: –50...+60 °C (–58...+140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento

    Contatto/ultracompatto: 1.4301 (304)

  • Protezione elettronica

    IP66/67, custodia Type 4X

  • Display / Operazione

    Disponibile display retroilluminato a 4 righe (controllo locale non previsto)
    Possibilità di eseguire la configurazione mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/stato (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    c.c. 20...30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, TIIS

  • Sicurezza del prodotto

    CE, C-Tick

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati dei materiali

    Certificato materiali 3.1

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Il flussimetro con precisione e robustezza di prim'ordine, anche in versione remota con un massimo di 4 I/O. Le più alte prestazioni di misura per liquidi e gas in condizioni di processo variabili ed esigenti.

  • Caratteristiche del sensore

    Massima sicurezza di processo - immune alle fluttuazioni e agli ambienti difficili. Meno punti di misura del processo - misura multivariabile (portata, densità, temperatura). Installazione salvaspazio - nessuna necessità di trtti rettilinei in ingresso/uscita. Portata massica: errore di misura ±0,05 % (PremiumCal). Temperatura del fluido: da -196 a 350 °C (da -320 a 662 °F).

  • Caratteristiche del trasmettitore

    Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O e bus di campo liberamente combinabili. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Verifica integrata - Tecnologia Heartbeat. Alloggiamento compatto a doppio scomparto con un massimo di 3 I/O. Display retroilluminato con controllo tattile e accesso WLAN.

  • Diametro

    DN 8 a 250 (⅜ a 10")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4539 (904L); 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022)
    Connessione: 1.4404 (316/316L); Alloy C22, 2.4602 (UNS N06022); 1.4301 (F304)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica corretta, densità di riferimento.

  • Errore di misura massimo

    Portata massica (liquido): ±0,10 % (standard), 0,05 % (opzionale)
    Portata volumetrica (liquido): ±0,10 %
    Portata massica (gas): ±0,35 %
    Densità (liquido): ±0,2 kg/m³.

  • Campo di misura

    Da 0 a 2 200 000 kg/h (da 0 a 80 840 lb/min)

  • Campo di pressione

    PN 100, classe 600, 63K

  • Temperatura di processo

    Standard: da -50 a +150 °C (-58...+302 °F)
    Opzione: da -50 a +240 °C (-58...+464 °F)
    Opzione alta temperatura: da -50 a +350 °C (-58...+662 °F)
    Opzione: da -196 a +150 °C (da -320 a +302 °F)

  • Temperatura ambiente

    Standard: da -40 a +60 °C (da -40 a +60 °C (da -40 a +140 °F)
    Opzione: da -50 a +60 °C (da -58 a +140 °F)

  • Materiale del corpo del sensore

    Standard: 1.4301 (304), resistente alla corrosione
    Opzione: 1.4404 (316L)
    Custodia di collegamento del sensore (standard): AlSi10Mg, rivestito
    Custodia di collegamento del sensore (opzione): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) simile a 316L

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito; 1.4409 (CF3M) simile a 316L; Policarbonato

  • Protezione elettronica

    Versione remota del sensore (standard): IP66/67, custodia tipo 4X
    Versione remota del sensore (opzionale): IP69.
    Versione remota del trasmettitore: IP66/67, custodia tipo 4X

  • Display / Operazione

    Display retroilluminato a 4 righe con comando a sfioramento (comando dall'esterno)
    Possibilità di configurazione tramite display locale e strumenti di comando.

  • Uscite

    8 uscite:
    4-20 mA HART (attivo/passivo)
    4-20 mA WirelessHART
    4-20 mA (attivo/passivo)
    Uscita impulsi/frequenza/commutazione (attivo/passivo)
    Uscita a doppio impulso (attivo/passivo)
    Uscita a relè

  • Ingressi

    Ingresso di stato
    Ingresso 4-20 mA

  • Comunicazione

    HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

  • Alimentazione

    DC 24 V

    Da 100 a 230 V AC

    Da 100 a 230 V AC / 24 V DC (area non pericolosa)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC

  • Sicurezza del prodotto

    Marchio CE, C-tick, marcatura EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, nelle applicazioni di sicurezza secondo IEC 61511

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti accreditati (secondo ISO/IEC 17025)

    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (attestato TÜV)
    MI-005 (Liquidi diversi dall'acqua (Idrocarburi, liquidi criogenici)
    NTEP (Liquidi diversi dall'acqua, GPL, liquidi criogenici)
    MC (Liquidi diversi dall'acqua, liquidi criogenici).

  • Certificati e approvazioni per pressione

    PED, CRN, AD 2000

  • Certificati dei materiali

    3.1 Certificato materiali
    NACE MR0175/MR0103, PMI; test di saldatura secondo EN ISO, ASME, NORSOK.

  • Certificati e approvazioni igieniche

    3-A, EHEDG

  • Principio di misura

    Coriolis

  • Nome del prodotto

    Il sensore di alta pressione più compatto con trasmettitore
    ultracompatto. Misura accurata di liquidi e gas in applicazioni
    con alta pressione.

  • Caratteristiche del sensore

    Semplice integrazione di processo - connessioni filettate. Minor numero di punti
    punti Installazione di poco ingombro - non richiede tratti in entrata/uscita. Filettatura
    interna come connessione al processo. Pressione di processo fino a 350 bar (5080 psi).

  • Caratteristiche del trasmettitore

    Trasmettitore salvaspazio - tutte le funzionalità con il minimo ingombro.
    Risparmi di tempo con operatività locale senza software e hardware addizionali -
    web server integrato. Verifica integrata - tecnologia Heartbeat.
    Custodia del trasmettitore robusta e ultracompatta. Connettore
    già configurato.

  • Diametro

    DN 8 … 25 (³⁄₈ ... 1")

  • Materiali delle parti bagnate

    Tubo di misura: 1.4435 (316L)
    Connessione: 1.4404 (316/316L)

  • Variabili misurate

    Portata massica, densità, temperatura, portata volumetrica, portata volumetrica compensata,
    densità di riferimento

  • Errore di misura massimo

    Portata massica (liquido): ±0,15%
    Portata volumetrica (liquido): ±0,15%

    Portata massica (gas): ±0,75%

    Densità (liquido): ±0,0005 g/cm³

  • Campo di misura

    0 … 18 000 kg/h (0 … 660 lb/min)

  • Campo di pressione

    350 bar (5080 psi)

  • Temperatura di processo

    –50 … +150 °C (–58 … +302 °F)

  • Temperatura ambiente

    –40 … +60 °C (–40 … +140 °F)
    Opzione: –50 … +60 °C (–58 … +140 °F)

  • Materiale del corpo del sensore

    1.4301 (304), resistente alla corrosione

  • Materiale della custodia del trasmettitore

    Compatto: AlSi10Mg, con strato di rivestimento

    Contatto/ultracompatto: 1.4301 (304)

  • Protezione elettronica

    Custodia IP66/67, Type 4x

  • Display / Operazione

    Disponibile display a 4 righe retroilluminato (senza controllo locale)
    Configurazione eseguibile mediante web browser e tool operativi

  • Uscite

    4‐20 mA HART (attiva)
    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    HART, Modbus RS485, EtherNet/IP, PROFIBUS DP, PROFINET

  • Alimentazione

    20 … 30 V c.c.

  • Approvazioni Ex

    ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC

  • Sicurezza del prodotto

    Marcatura CE, C-Tick, EAC

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)

    La Heartbeat Technology soddisfa i requisiti di verifica tracciabile previsti dalla norma ISO 9001:2008 – Sezione 7.6 a (attestazione TÜV)

  • Certificati dei materiali

    Certificato materiali 3.1
