Proline Promag W 300
Misuratore di portata elettromagnetico

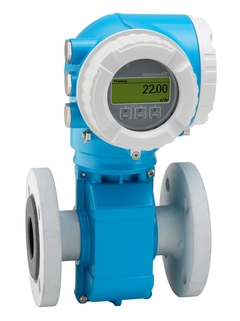

Immagine del flussimetro elettromagnetico Proline Promag W 300 / 5W3B per il trattamento dell'acqua e delle acque reflue ©Endress+Hauser

Proline Promag W 300 per il settore delle acque potabili e reflue

Verifica Heartbeat

Il principio elettromagnetico per la misura della portata

Lo specialista per applicazioni difficili nel settore acque potabili e reflue, con trasmettitore compatto e di semplice accesso

Il dispositivo premium per la misura di acque potabili e reflue Promag W 300 è stato progettato per un impiego affidabile in aree pericolose e in condizioni difficili. Il trasmettitore compatto offre un'elevata flessibilità in termini di funzionamento e integrazione nel sistema: accesso da un lato, display separato, migliori opzioni di connettività. La Heartbeat Technology garantisce conformità e sicurezza di processo in qualsiasi momento.

  • Vantaggi

    • Progettazione flessibile – sensore con connessioni al processo saldate o calettate

    • Misura affidabile – valori misurati accurati anche con un tratto in entrata di 0 DN

    • Migliore disponibilità d'impianto – sensore conforme ai requisiti specifici di settore

    • ...

  • Campo applicativo

    • Principio di misura bidirezionale sostanzialmente indipendente da pressione, densità, temperatura e viscosità

    • Dedicato alla misura delle acque potabili e reflue industriali o comunali

    Proprietà del dispositivo

    • Approvazioni internazionali per l'acqua potabile

    • Custodia compatta con doppio scompartimento...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Nome del prodotto

    Specialista per applicazioni esigenti nel settore idrico e delle acque reflue con trasmettitore compatto e facilmente accessibile. Dedicato alla misura di acque industriali o comunali e acque reflue.

  • Caratteristiche del sensore

    Ingegneria flessibile - sensore con attacchi al processo saldati o lap-joint. Misura affidabile - valori di misura precisi anche con tratti rettilinei in ingresso 0 DN. Migliore disponibilità dell'impianto - sensore conforme ai requisiti specifici del settore. Approvazioni internazionali per acqua potabile.

  • Caratteristiche del trasmettitore

    Accesso completo alle informazioni di processo e diagnostiche - numerosi I/O e bus di campo liberamente combinabili. Ridotta complessità e varietà - funzionalità I/O liberamente configurabili. Verifica integrata - Tecnologia Heartbeat. Alloggiamento compatto a doppio scomparto con un massimo di 3 I/O. Display retroilluminato con touch control e accesso WLAN.

  • Diametro

    DN 25 a 2400(1 a 90")

  • Materiali delle parti bagnate

    Rivestimento: Poliuretano; Gomma dura, PTFE
    Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalio

  • Variabili misurate

    Flusso volumetrico, conducibilità, portata massica

  • Errore di misura massimo

    Portata volumetrica (standard): ±0,5 % o.r. ± 1 mm/s (0,04 in/s)
    Portata volumetrica (opzionale): ±0,2 % o.r. ± 2 mm/s (0,08 in/s), Flat Spec.

  • Campo di misura

    da 9 dm³/min a 162 000 m³/h (da 2,5 gal/min a 100 000 gal/d)

  • Campo di pressione

    PN 40, classe 300, 20K

  • Temperatura di processo

    Rivestimento in gomma dura: da 0 a +80 °C (da +32 a +176 °F)
    Materiale rivestimento in poliuretano: da -20 a +50 °C (da -4 a +122 °F)
    Materiale rivestimento PTFE: da -20 a +90 °C (da -4 a +194 °F)

  • Temperatura ambiente

    Materiale flangia in acciaio al carbonio: da -10 a +60 °C (da +14 a +140 °F)
    Materiale flangia in acciaio inossidabile: da -40 a +60 °C (da -40 a +140 °F)

  • Materiale del corpo del sensore

    DN 25 a 300 (1 a 12"): AlSi10Mg, rivestito
    DN da 25 a 2400 (da 1 a 90"): Acciaio al carbonio con vernice protettiva
    Custodia di collegamento del sensore (standard): AlSi10Mg, rivestito
    Custodia di connessione del sensore (opzionale): Policarbonato; 1.4409 (CF3M) simile a 316L

  • Materiale della custodia del trasmettitore

    AlSi10Mg, rivestito; 1.4409 (CF3M) simile a 316L; acciaio inossidabile per il design del trasmettitore igenico.

  • Display / Operazione

    Display retroilluminato a 4 righe con comando a sfioro (comando dall'esterno)
    Configurazione tramite display locale e strumenti operativi possibili
    Display remoto disponibile

  • Uscite

    3 uscite:
    4-20 mA HART (attivo/passivo)
    4-20 mA WirelessHART
    4-20 mA (attivo/passivo)
    Uscita impulsi/frequenza/interruttore (attivo/passivo)
    Uscita a doppio impulso (attivo/passivo)
    Uscita a relè

  • Ingressi

    Ingresso di stato Ingresso 4-20 mA

  • Comunicazione

    HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, Profinet, Ethernet/IP, OPC-UA

  • Alimentazione

    24 V DC 24 V
    AC da 100 a 230 V
    AC da 100 a 230 V / DC 24 V (area non pericolosa)

  • Approvazioni Ex

    ATEX, IECEx, cCSAus

  • Sicurezza del prodotto

    Marchio CE, C-tick, marchio EAC

  • Sicurezza funzionale

    Sicurezza funzionale secondo IEC 61508, applicabile nelle applicazioni di sicurezza secondo IEC 61511.

  • Certificati e approvazioni metrologiche

    Taratura eseguita su impianti di taratura accreditati (secondo ISO/IEC 17025), NAMUR
    Heartbeat Technology è conforme ai requisiti per la verifica tracciabile secondo ISO 9001:2008 - Sezione 7.6 a (TÜV-attestation)

  • Approvazioni e certificazioni navali

    Approvazione LR, DNV GL, ABS, LH/BV

  • Certificati e approvazioni per pressione

    CRN, PED

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    ACS, KTW/W270, NSF 61, WRAS BS 6920

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 31
    • Nr 31 Order code 71323007

      Kit alimentazione, 100-230VAC, Ex

      Per: Promag/Promass 300/500, custodia trasmettitore, scomparto elettronico.

    • Nr 31 Order code 71323008

      Kit alimentazione, 24VDC, Ex

      Per: Promag/Promass 300/500, custodia trasmettitore, scomparto elettronico.

    • Nr 31 Order code 71323009

      Kit aliment.,100-230VAC/24VDC, No Ex

      Per: Promag/Promass 300/500 digitale. No Ex, Zona 2, custodia trasmettitore, scomparto elettronico.

  • 39
    • Nr 39 Order code 71185788

      Kit T-DAT,Promass 100,Promag 100/400(C)

      Per: Promag/Promass 100/300/500, 500 digitale, Prosonic Flow E 100, Promag 400(C). (C) = index C.

  • 33
  • 37
    • Nr 37 Order code 71323010

      Kit module cartridge, 300/500, Ex

      Usage: transmitter housing, electronic compartment. Consists of: module cartridge incl. interconnection board.

  • 34
  • 37
    • Nr 37 Order code 71323011

      Kit module cartridge, 300, Non-haz

      Usage: transmitter housing, electronic compartment. Consists of: module cartridge incl. interconnection board.

  • 46
  • 45
    • Nr 45 Order code 71323073

      Kit conn.terminal option A, 300, Non-haz

      Usage: transmitter housing Alu/hygienic, connection compartment. Option A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consists of: 1x connection terminal 2-Pol., 1x connection terminal 3-Pol., 1x connection terminal 4-Pol.

  • 35
  • 45
    • Nr 45 Order code 71323074

      Kit conn.terminal option B, 300, Non-haz

      Usage: transmitter housing Alu/hygienic, connection compartment. Option B = EtherNet, PROFINET. Consists of: 1x connection terminal 3-Pol., 1x connection terminal 4-Pol.

  • 50
  • 45
    • Nr 45 Order code 71327818

      Kit morsetti opz. C, 300, Non-haz

      Per: custodia trasmettitore Alu/igienica, vano connessione. Opzione C = PROFIBUS DP, Modbus RS485. Composto da: 1x morsetto di connessione 2-Pol., 1x morsetto di connessione 3-Pol., 1x morsetto di connessione 4-Pol.

    • Nr 45 Order code 71323075

      Kit conn. terminale opz. A, 300/500, Ex

      Uso: custodia trasmettitore Alu/cast, Scomparto di collegamento. Opzione A = HART, PROFIBUS PA, FOUNDATION Fieldbus. Consiste in: 2x collegamento terminale 2-Pol., 1x collegamento terminale 4-Pol.

    • Nr 45 Order code 71323076

      Kit conn.terminal option B, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: 2x connection terminal 2-Pol.

    • Nr 45 Order code 71327819

      Kit conn.terminal option C, 300/500, Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option C = PROFIBUS DP, Modbus RS485. Consists of: 2x connection terminal 2-Pol., 1x connection terminal 4-Pol.

  • 49
    • Nr 49 Order code 71323079

      Kit terminal, transm.,remote display,300

      Usage: transmitter housing Alu/cast, connection compartment with remote display DKX001. Consists of: 1x connection terminal 4-Pol.

  • 20
    • Nr 20 Order code 71323016

      Kit coper., vetro, Alu,Non-haz/Exde

      Per: Promag/Promass 300, alloggiamento del trasmettitore Alu, Non-haz. Promag/Promass 300/500, alloggiamento del trasmettitore Alu, Ex. Composto da: coperchio Alu, vetro, O-Ring 110.7x3.53 HNBR.

  • 21
    • Nr 21 Order code 71323018

      Kit cover, blind, Alu, Non-haz/Exde

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Promag/Promass 300, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 110,7x3,53 HNBR.

  • 20
    • Nr 20 Order code 71323020

      Kit cover, sight glass, Alu, Exd

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, sight glass, O-Ring 110.7x3.53 HNBR.

  • 21
    • Nr 21 Order code 71323022

      Kit cover, blind, Alu, Exd

      Usage: Promag/Promass 300, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 110,7x3,53 HNBR.

  • 70
    • Nr 70 Order code 71323026

      Kit cover gasket, sight glass/blind

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast. Consists of: 10x O-Ring 110.7x3.53 HNBR.

  • 22
    • Nr 22 Order code 71323028

      Kit cover, electr.compart., Alu, Non-haz

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Consists of: cover Alu, O-Ring 117,1x3,53 HNBR.

  • 74
    • Nr 74 Order code 71323030

      Kit cover gasket,electr.compart.,Non-haz

      Usage: Promag/Promass 300, transmitter housing Alu, Non-haz. Consists of: 10x O-Ring 117,1x3,53 HNBR.

  • 22
    • Nr 22 Order code 71323032

      Kit cover, electronic compart., Alu, Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu, Ex. Consists of: cover Alu, O-Ring 120,2x3,53 HNBR.

  • 74
    • Nr 74 Order code 71323036

      Kit cover gasket, electronic compart.,Ex

      Usage: Promag/Promass 300/500, transmitter housing Alu/cast, Ex. Consists of: 10x O-Ring 120,2x3,53 HNBR.

  • 28
    • Nr 28 Order code 71323044

      Kit cover, remote display, Alu

      Usage: Remote display DKX001, housing Alu. Consists of: cover Alu, O-Ring 88,50x3,53 HNBR.

  • 76
    • Nr 76 Order code 71323048

      Kit cover gasket, remote display

      Usage: Remote display DKX001, housing Alu/cast. Consists of: 10x O-Ring 88,50x3,53 HNBR.

  • 71
    • Nr 71 Order code 71323069

      Kit interface gaskets, Promag 300/500

      Usage: transmitter housing/sensor or transmitter housing/wall mount. Consists of: 5x O-Ring 88,50x3,53 HNBR for interface, 5x O-Ring 29,87x1,78 HNBR for for sensor plug.

  • 11
    • Nr 11 Order code 71368488

      Kit coperchio protez. opz. A,300,Non-haz

      Per: custodia trasmettitore Alu / igienica, compartimento di connessione. Opzione A = HART, PROFIBUS PA, PROFIBUS DP, Modbus RS485, FOUNDATION Fieldbus. Composto da: Coperchio di protezione del vano di collegamento,supporto display, 2x vite M4x10.

    • Nr 11 Order code 71368489

      Kit protective cover optionB,300,Non-haz

      Usage: transmitter housing Alu/hygienic, connection compartment. Option B = EtherNet, PROFINET. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

    • Nr 11 Order code 71323081

      Kit protective cover option A,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option A = HART, PROFIBUS PA, PROFIBUS DP, Modbus RS485, FOUNDATION Fieldbus. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

    • Nr 11 Order code 71323082

      Kit protective cover option B,300/500,Ex

      Usage: transmitter housing Alu/cast, connection compartment. Option B = EtherNet, PROFINET. Consists of: Connection compartment protective cover, display carrier, 2x screw M4x10.

  • 87
    • Nr 87 Order code 71343505

      Kit weather protection cover, 300/500

      Usage: Promag/Promass 300/500, transmitter housing. Consists of: weather protection cover 4404, installation material.
