Dosimag
Misuratore di portata elettromagnetico

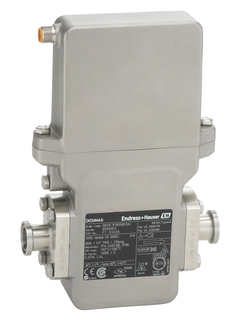

Misuratore di portata elettromagnetico - Dosimag ©Endress+Hauser

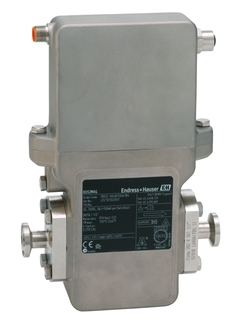

Misuratore di portata elettromagnetico - Dosimag con funzionalità batch ©Endress+Hauser

Flussimetro con design igienico, massima ripetibilità e sensore ultracompatto

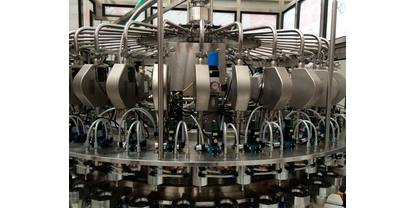

Dosimag è progettato appositamente per applicazioni di riempimento e imbottigliamento di liquidi conduttivi. Misura il volume direttamente. Progettato per applicazioni dove lo spazio è ridotto, Dosimag è la scelta ideale per gli integratori di sistemi, costruttori di skid e produttori di apparecchiature.

  • Vantaggi

    • Sicurezza del processo elevata – grande accuratezza di misura e ripetibilità con tempi di riempimento molto ridotti

    • Nessuna perdita di carico grazie alla sezione di passaggio completamente libera

    • Esigenze di manutenzione minime – assenza di parti mobili

    • ...

  • Campo applicativo

    • Il principio di misura bidirezionale è virtualmente indipendente da pressione, densità, temperatura e viscosità.

    • Per applicazioni di dosaggio e riempimento impegnative.

    Proprietà del dispositivo

    • Materiali bagnati adatti a cicli di pulizia CIP e SIP

    • ...

Caratteristiche e specifiche

Indietro

Details

  • Principio di misura

    Elettromagnetico

  • Caratteristiche principali

    Misuratore di portata con design igienico, massima ripetibilità e sensore ultracompatto. Per applicazioni esigenti di dosaggio e riempimento.

  • Caratteristiche

    Elevata sicurezza del processo - elevata precisione di misura e ripetibilità nel più breve tempo di riempimento. Misura di portata a risparmio energetico - nessuna perdita di pressione dovuta a restringimento della sezione trasversale. Nessuna manutenzione - nessuna parte in movimento. Materiali bagnati CIP, pulibili SIP. Diametro nominale: DN 4 a 25 (¹⁄₈ a 1").

  • Caratteristiche del trasmettitore

    Cablaggio versatile e veloce - connettore a spina. Ottimizzato per l'industria - design ultracompatto. Per i requisiti igienici - custodia in acciaio inox. Uscita impulsi/frequenza/interruttore, Modbus RS485. Approvazioni per transazioni commerciali (MID, NTEP).

  • Diametro

    DN 4 (⁵⁄₃₂"), 8 (⁵⁄₁₆"), 15 (½"), 25 (1")

  • Materiali delle parti bagnate

    Rivestimento: PFA
    Elettrodi: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalio;
    Platino

  • Variabili misurate

    Portata volumetrica

  • Errore di misura massimo

    ±0,25% v.i. ±1 … 4 m/s (3.3 … 13 ft/s)
    ±0,5% v.i. ±1 mm/s (0.04 "/s)
    ±5% v.i.

  • Campo di misura

    0,14 … 1,66 l/s (0.035 … 0.44 gal/s)

  • Campo di pressione

    PN 16

  • Temperatura di processo

    Materiale di tenuta EPDM: -20 … +130 °C (-4 … 266 °F)
    Materiale di tenuta silicone: --20 … +130 °C (-4 … 266 °F)
    Materiale di tenuta Viton: 0 … +150 °C (32 … 302 °F)

  • Temperatura ambiente

    –40 … +60 °C (–40 … +140 °F)

  • Materiale del corpo del sensore

    1.4308 (304)

  • Materiale della custodia del trasmettitore

    1.4308 (304)

  • Protezione elettronica

    Custodia IP66/67, Type 4x

  • Display / Operazione

    Senza operatività locale
    Configurazione eseguibile mediante tool operativi

  • Uscite

    Uscita impulsi/frequenza/contatto (passiva)

  • Ingressi

    Nessuno

  • Comunicazione

    Modbus RS485

  • Alimentazione

    c.c. 20 … 30 V

  • Approvazioni Ex

    ATEX, IECEx, cCSAus

  • Sicurezza del prodotto

    CE

  • Certificati e approvazioni metrologiche

    Taratura eseguita in laboratori accreditati (secondo ISO/IEC 17025)
    NTEP

  • Certificati dei materiali

    Certificato materiali 3.1

  • Certificati e approvazioni igieniche

    Approvazione sanitaria: 3-A, EHEDG, tenute conformi a FDA (eccetto EPDM)

Documenti / Manuali / Software

Accessori / Parti di ricambio

Nr
Order code
Specification
  • 2
  • 7
  • 6
  • 5
  • 4
  • 3
  • 9
  • 8
    • Nr 8 Order code 51516983

      Commubox FXA291 (Hardware)

      Interfaccia seriale - USB Specifiche e requisiti - MS Windows 2000 o XP - USB 1.1 o superiore - Alimentazione via USB - IP51; NEMA/Typ 3 - Temperatura ambiente: -20..+60°C - Ex: II(2) G (EEx ia) II C - ATEX: BVS 05 ATEX E 095 Oggetto della fornitura: Commubox FXA 291 Driver USB MS Windows Dispositivo idoneo per applicazioni CSA/FM Il dispositivo non può essere modificato e può essere utilizzato in circuiti a sicurezza intrinseca con le caratteristiche specificate nel certificato di sicurezza.

  • 10
    • Nr 10 Order code 5BH-

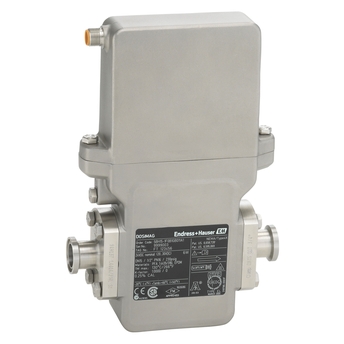

      Dosimag OEM-Versione

      Misuratore di portata elettromagnetico per riempimento (versione compatta) Tubo di misura rivestito in PFA Custodia in acciaio inossidabile.

  • 8
    • Nr 8 Order code FXA193-

      Interfaccia FXA193

      Interfaccia service usata per il collegamento tra personal computer o o Notebook alla porta del Proline e strumenti ToF tramite connessione RS232C Contiene: - interfaccia service con cavo connessione RS 232C (9 pin.) - FXA cavo "USB", alimentazione addizionale per FXA193 da porta USB a PC.
